商混站成套生产设备及配套运输车辆布局

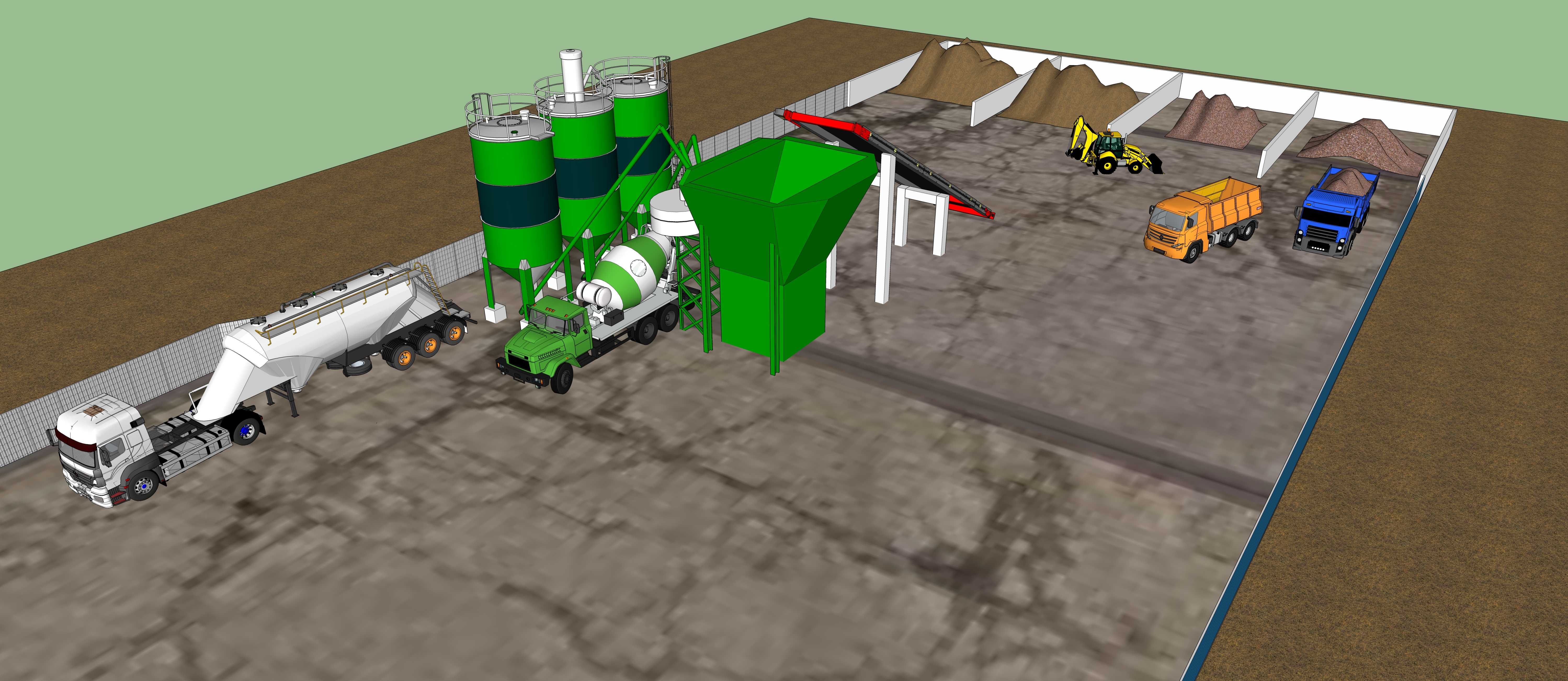

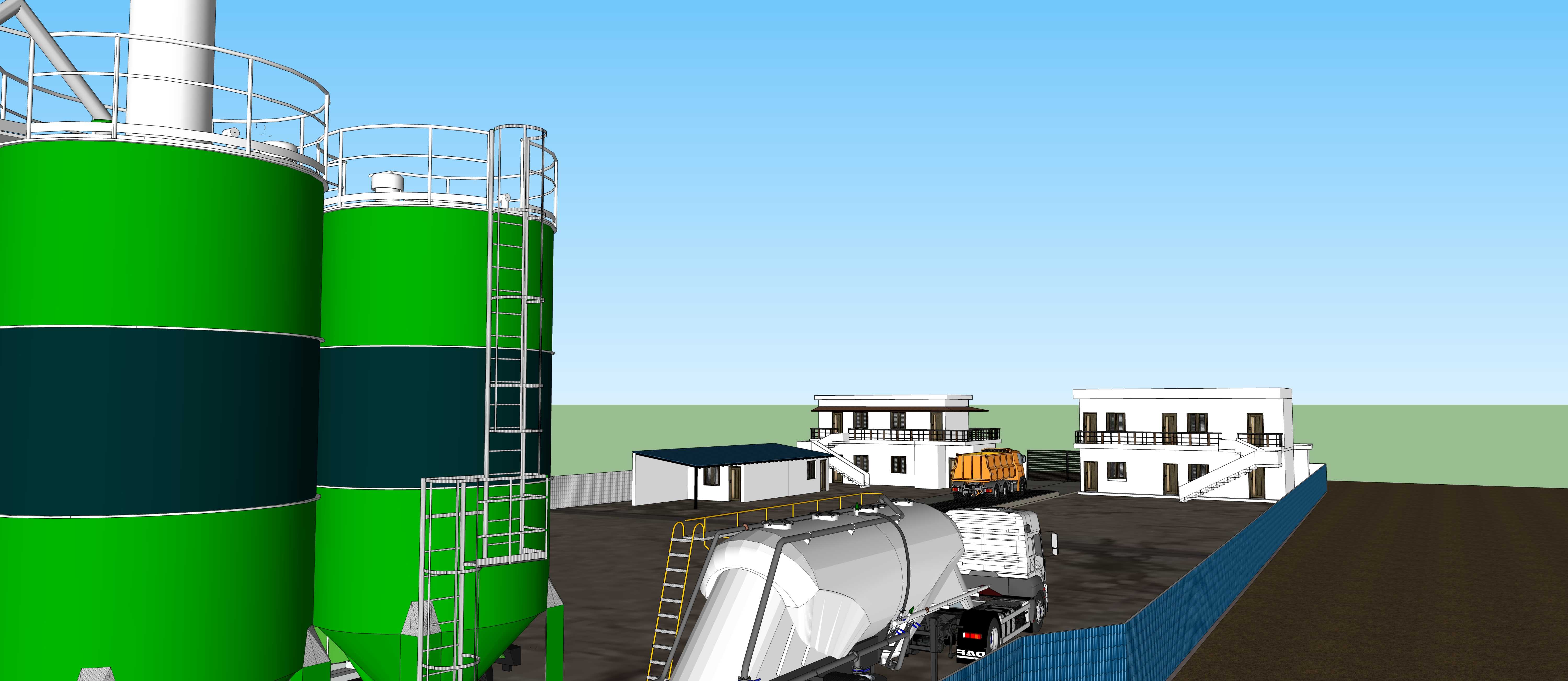

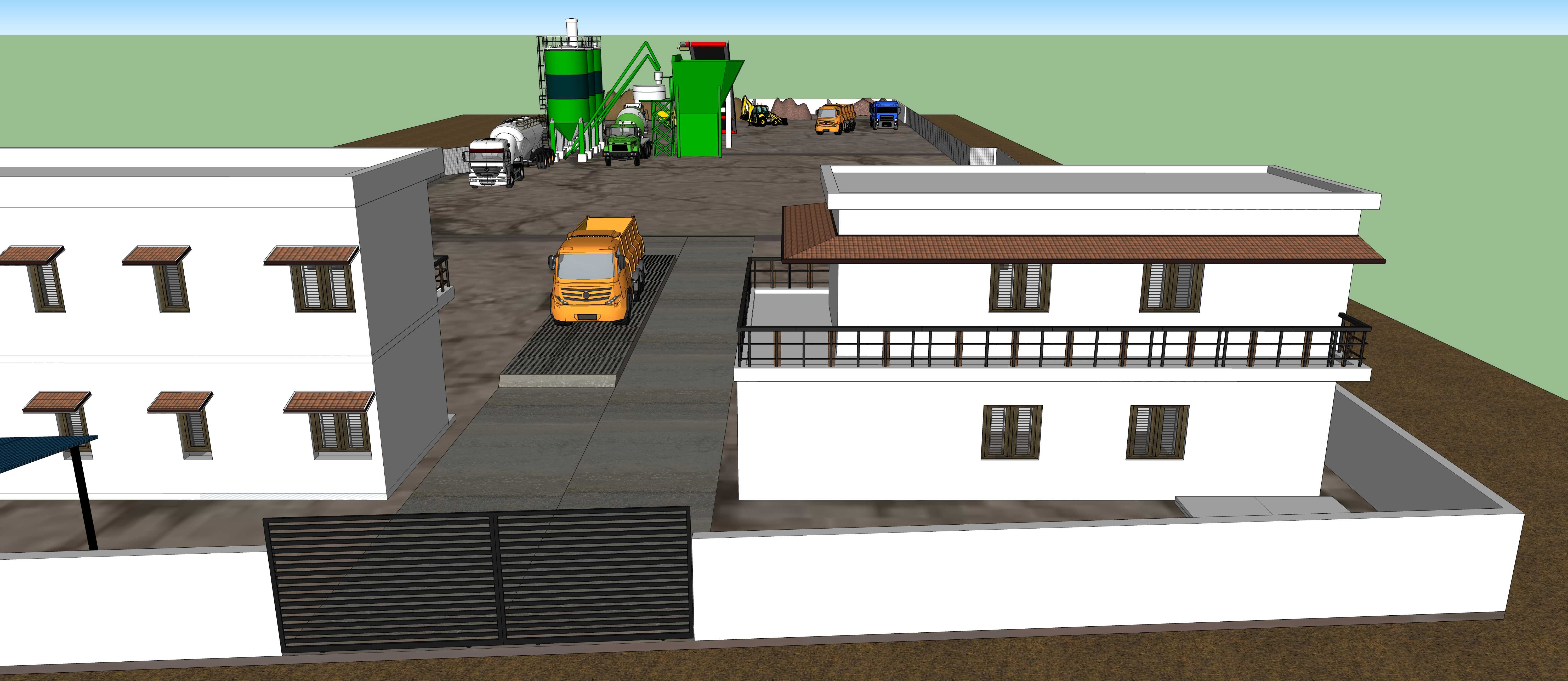

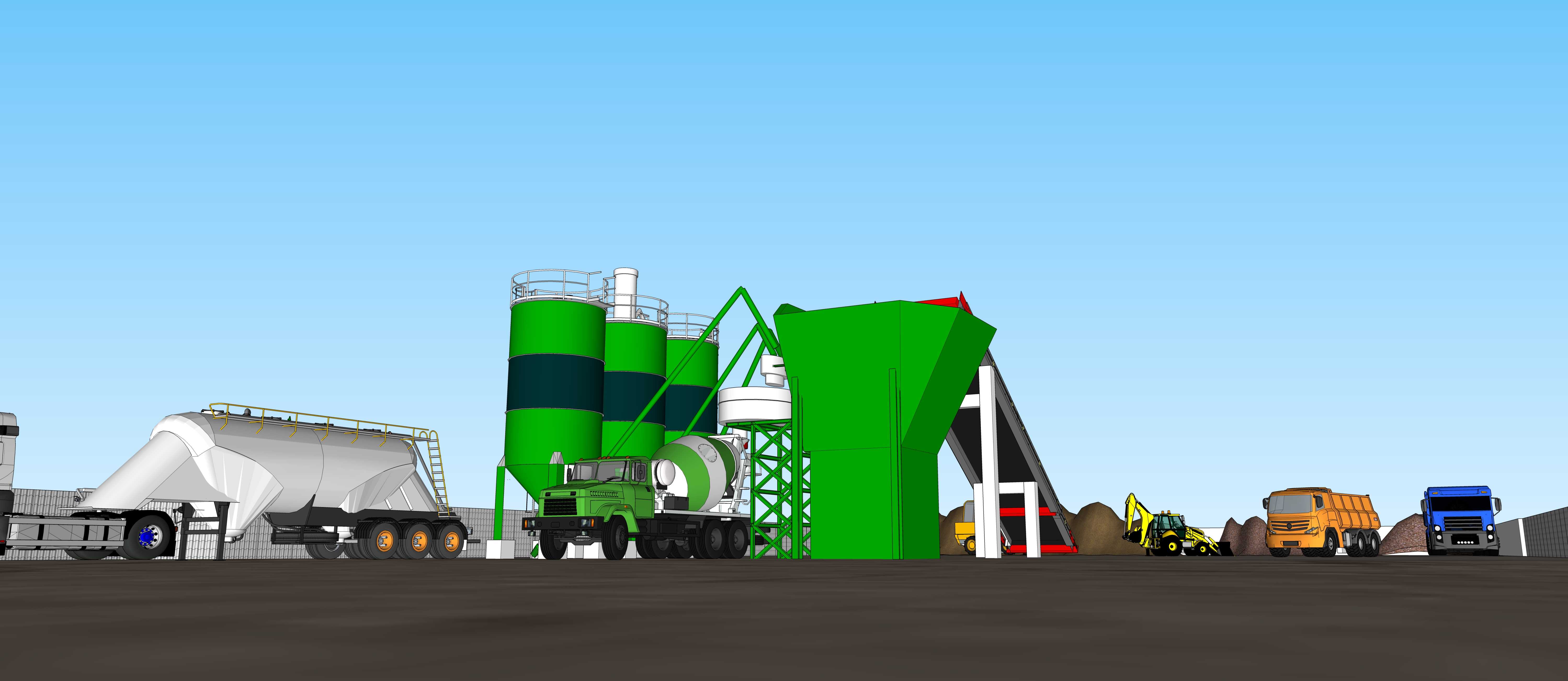

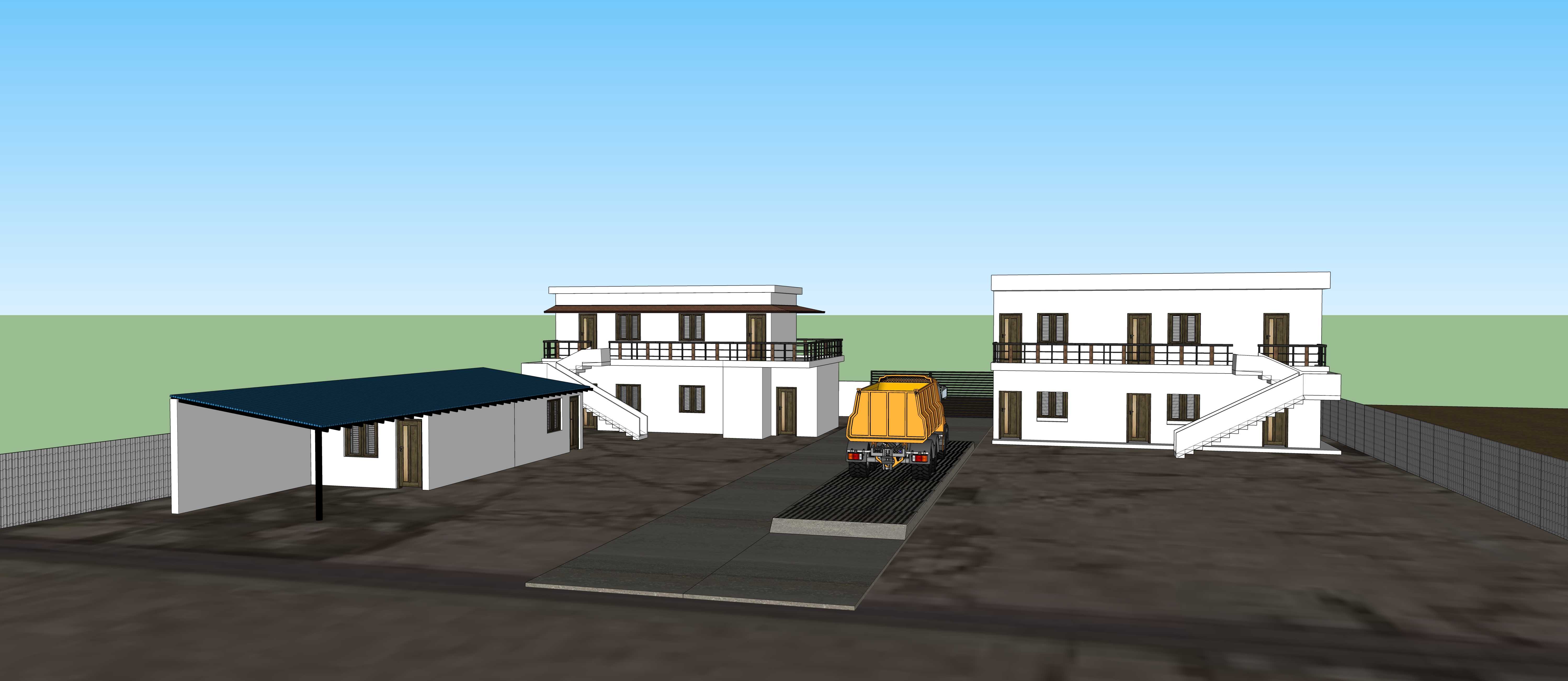

这套三维布局方案针对城郊固定式商品混凝土生产场景搭建，覆盖从原料进场存储、计量搅拌到成品外运的全流程作业环节，可直接用于厂区规划阶段的方案论证、动线模拟与设备排布校核。布局中核心搅拌主机采用高位架设结构，配套的粉料存储罐按水泥、粉煤灰、矿粉三类常用粉料分仓设置，罐体下部搭配螺旋输送机构直接连通计量斗，减少粉料输送过程中的溢散损耗；骨料存储区采用地仓式上料设计，配套斜皮带输送机构将筛分后的砂石骨料输送至主楼计量层，骨料仓下方设置的计量斗可按配合比完成单盘骨料的精准称重，避免人工上料产生的配比误差。厂区内部的动线规划做了明确分区，原料运输车辆从厂区侧门进入后可直接停靠至骨料卸料区与粉料罐进料口，无需穿越成品装车区域，避免厂内车辆交汇产生的拥堵；成品装车区设置在搅拌主楼正下方，可同时容纳两台搅拌车停靠接料，接料完成后可直接从厂区正门驶出前往浇筑现场，缩短场内转运距离。配套的辅助生产设备也做了完整还原，包括骨料场旁设置的除尘装置，可在骨料卸料、输送过程中收集逸散粉尘，满足厂区环保作业要求；厂区角落设置的机修工位与备件存放区，可满足日常设备维保的配件取用需求，无需长距离转运待修部件。设计过程中对各设备的安装边界做了严格校核，粉料罐与周边围墙的安全距离满足设备安装与后期检修的操作空间要求，斜皮带输送廊的倾角控制在物料不滑落的合理区间，搅拌主楼的基础预留位置与下方装车区的净空高度满足常规搅拌车的通行要求，各设备之间的管线排布预留了足够的检修通道，避免后期管线交叉干涉。场区内还还原了日常作业所需的辅助作业车辆，包括场内转运骨料的装载机、清理场地的小型工程机械，以及不同方量的混凝土搅拌车、原料运输罐车，可完整模拟不同生产负荷下的厂内车辆调度情况，提前预判高峰生产时段的动线瓶颈，为实际厂区的标识标线设置、调度岗亭布置提供直观的三维参考。
