单活塞内燃驱动小型移动式混凝土搅拌设备

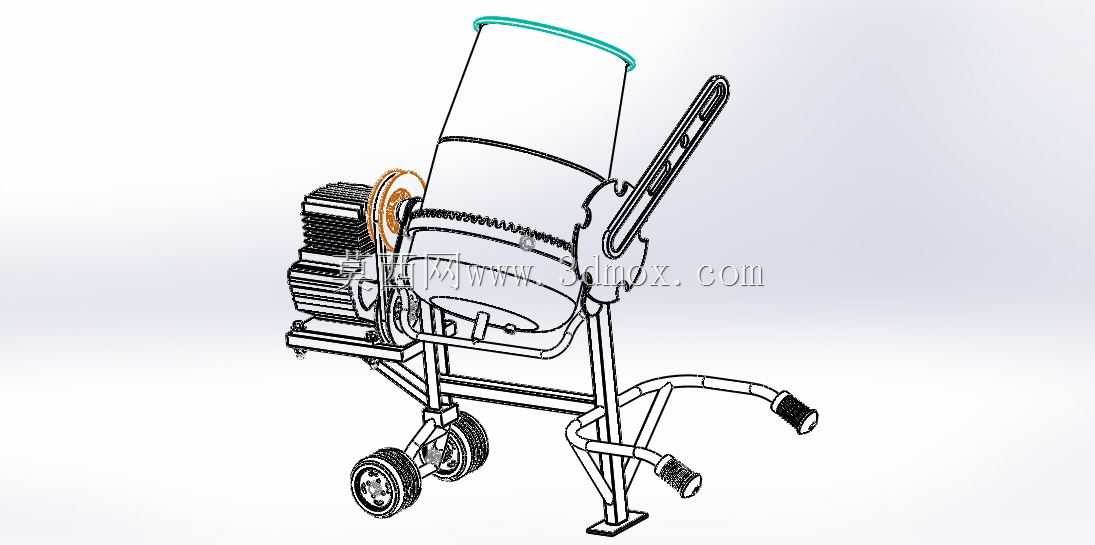

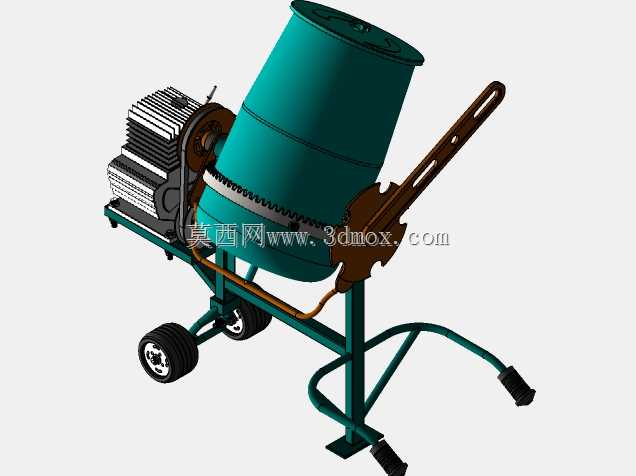

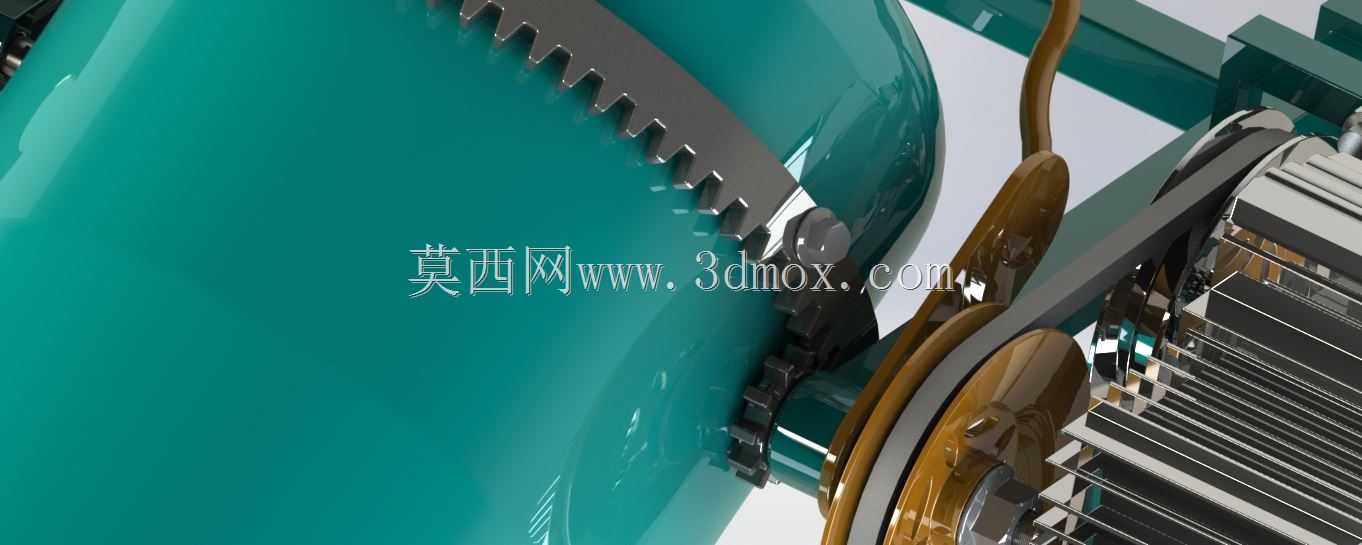

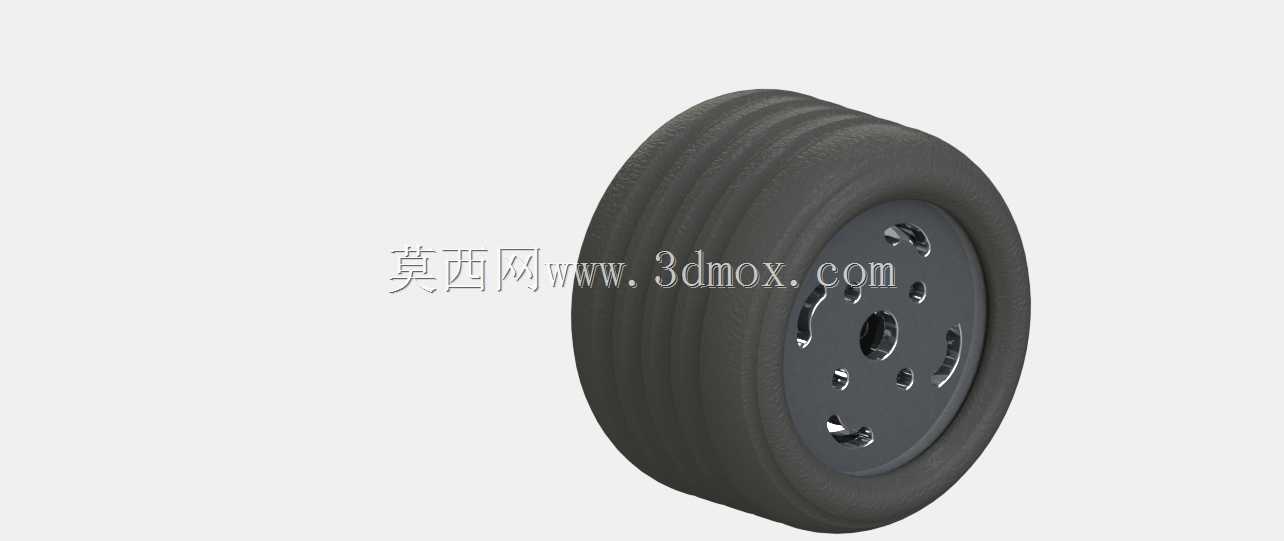

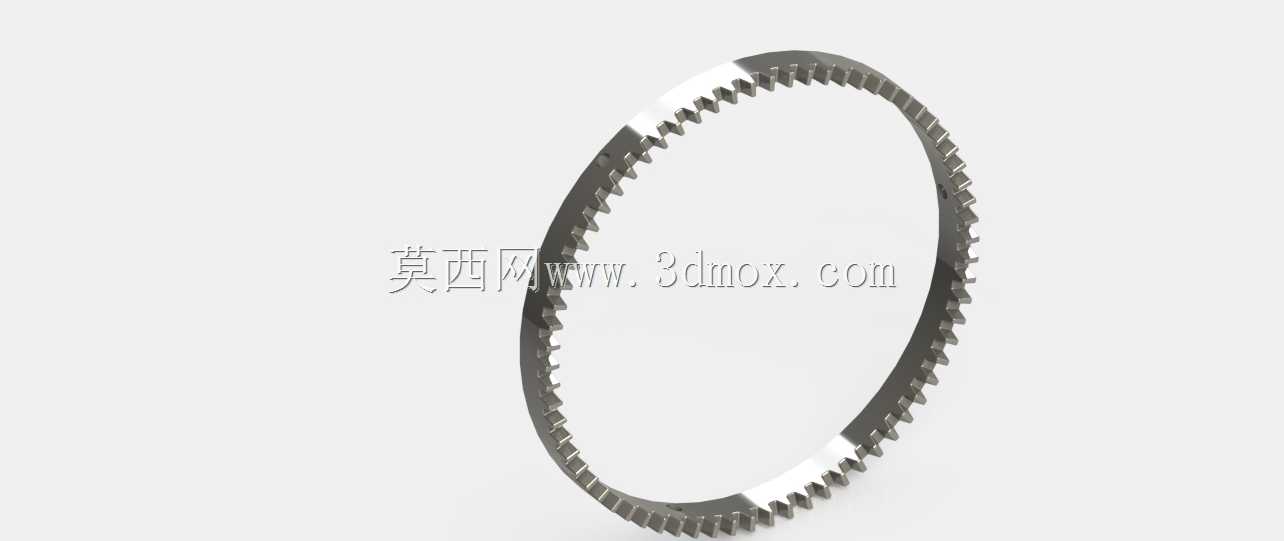

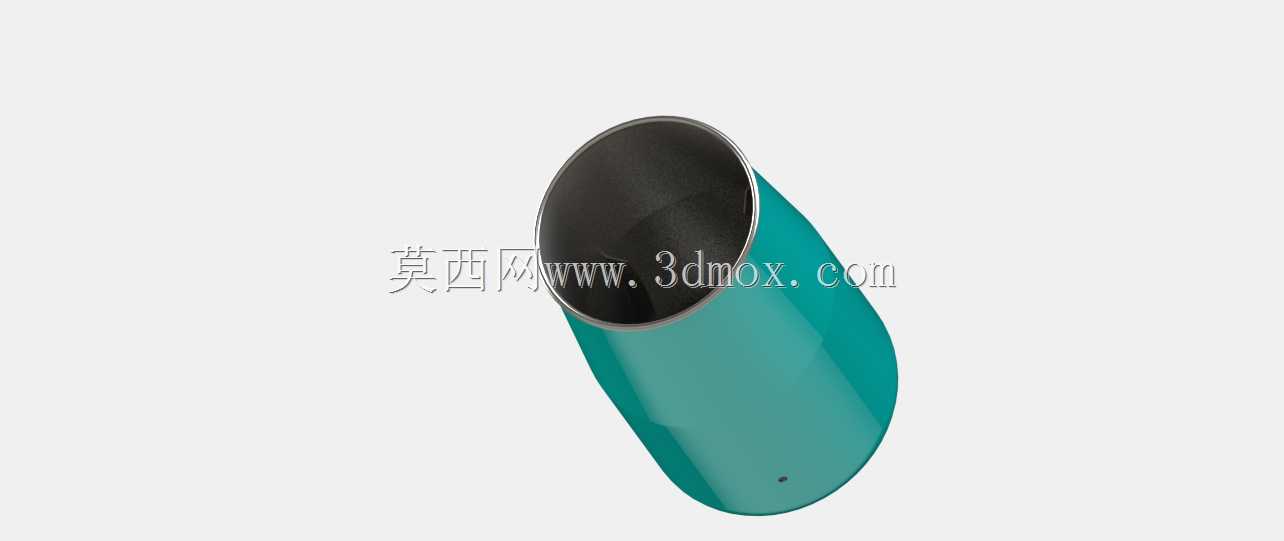

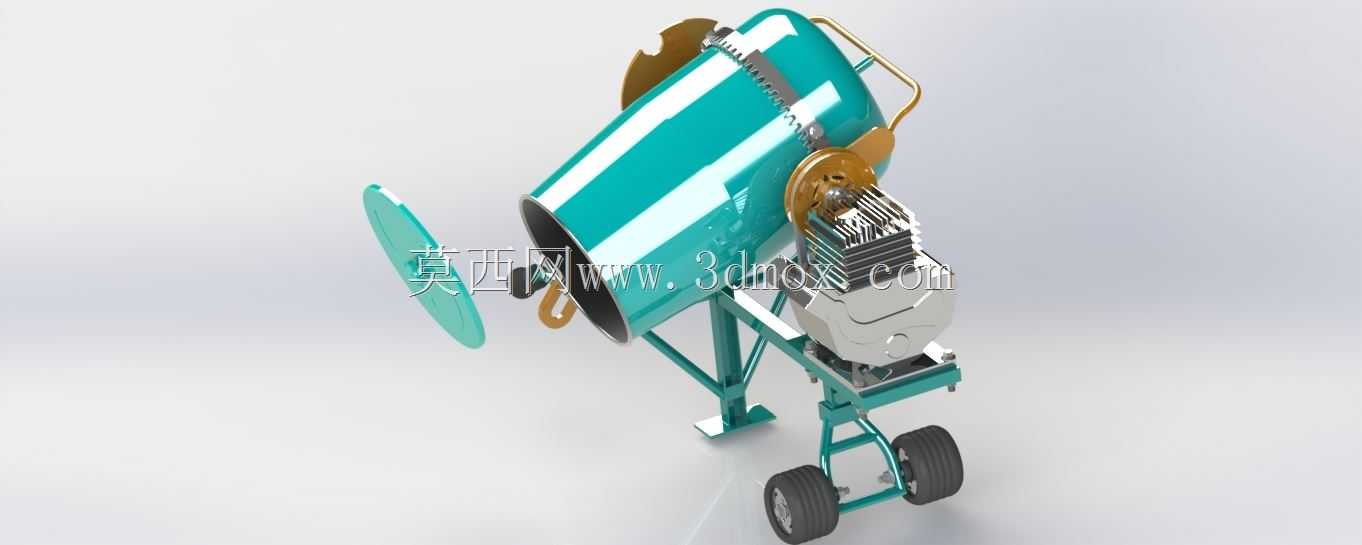

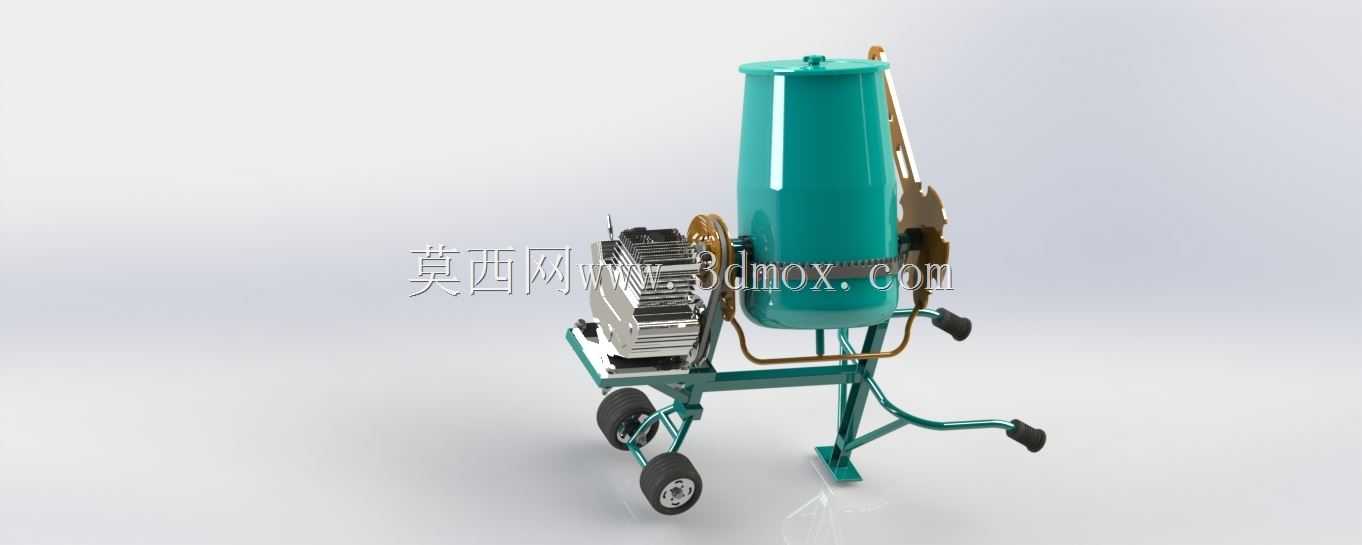

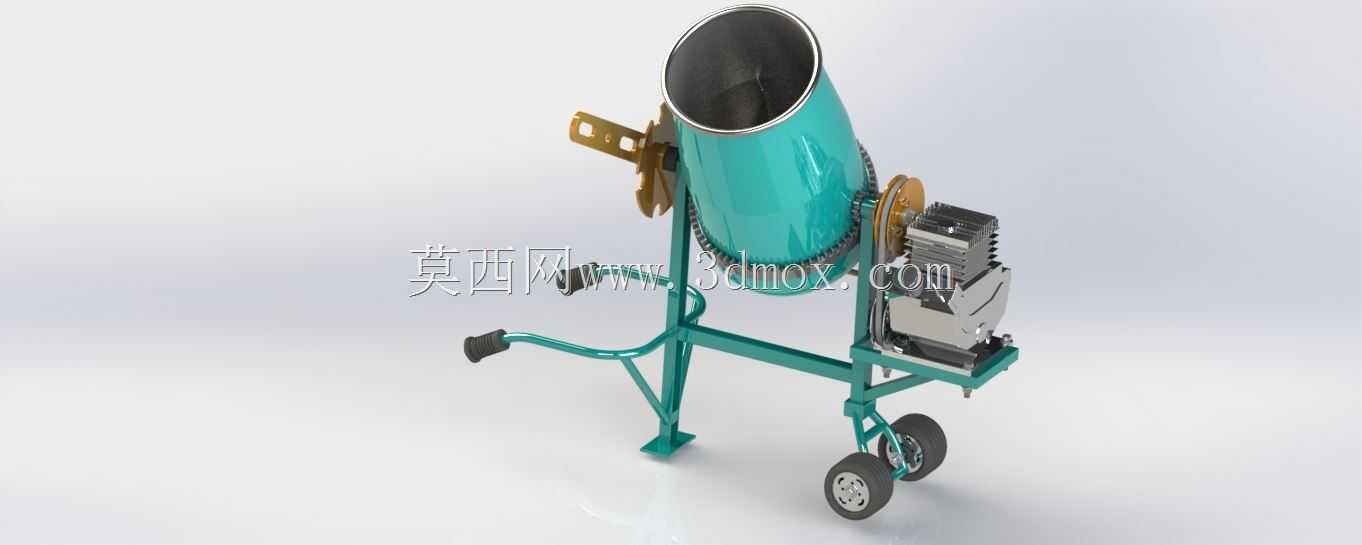

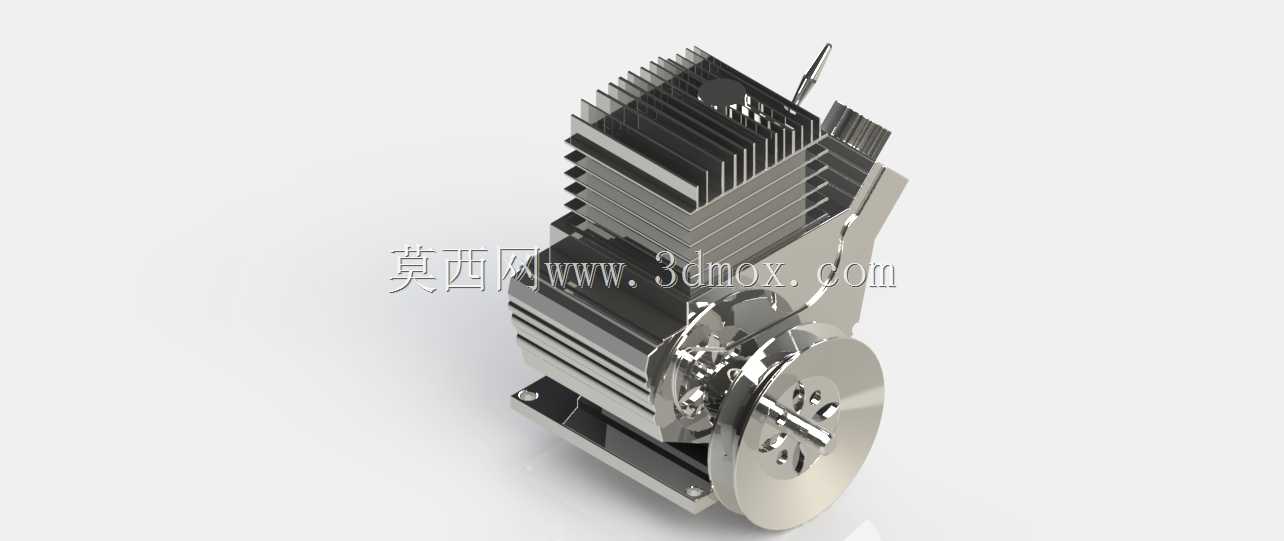

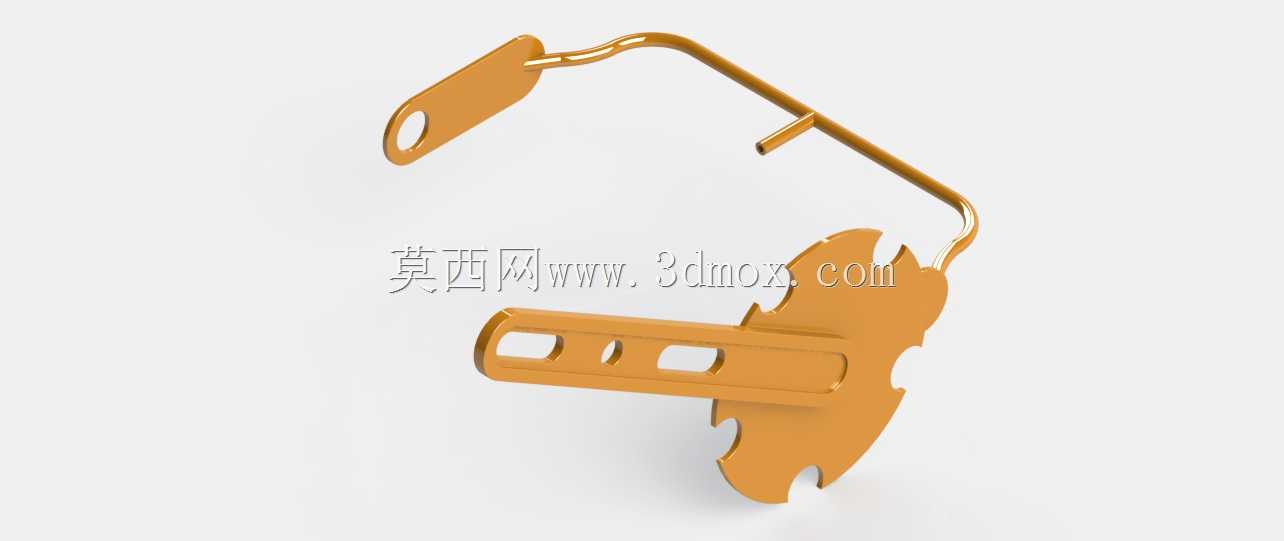

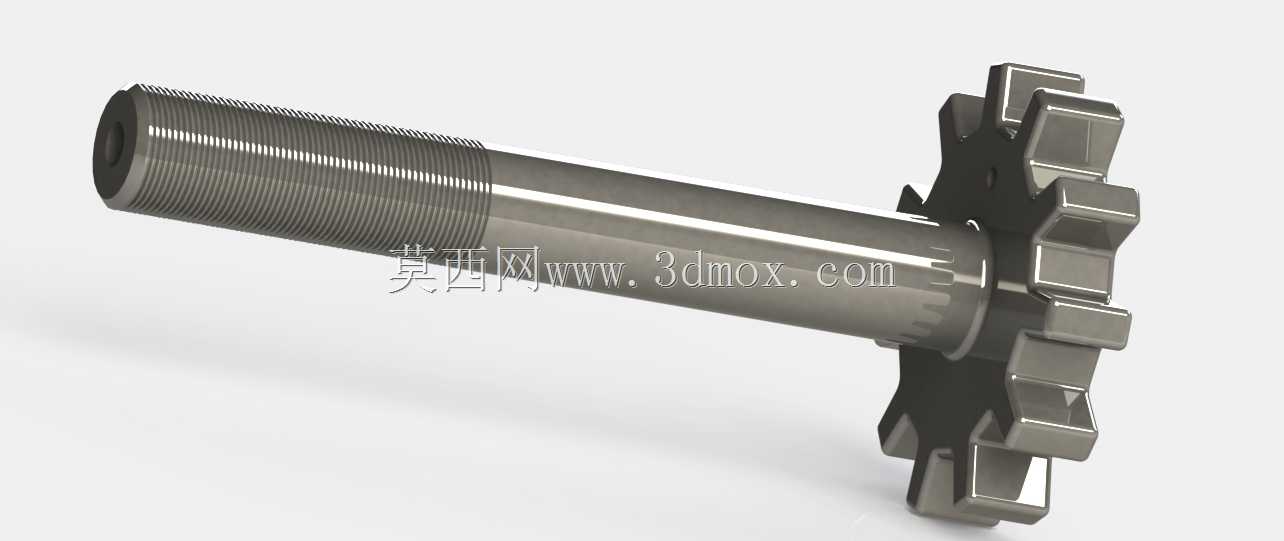

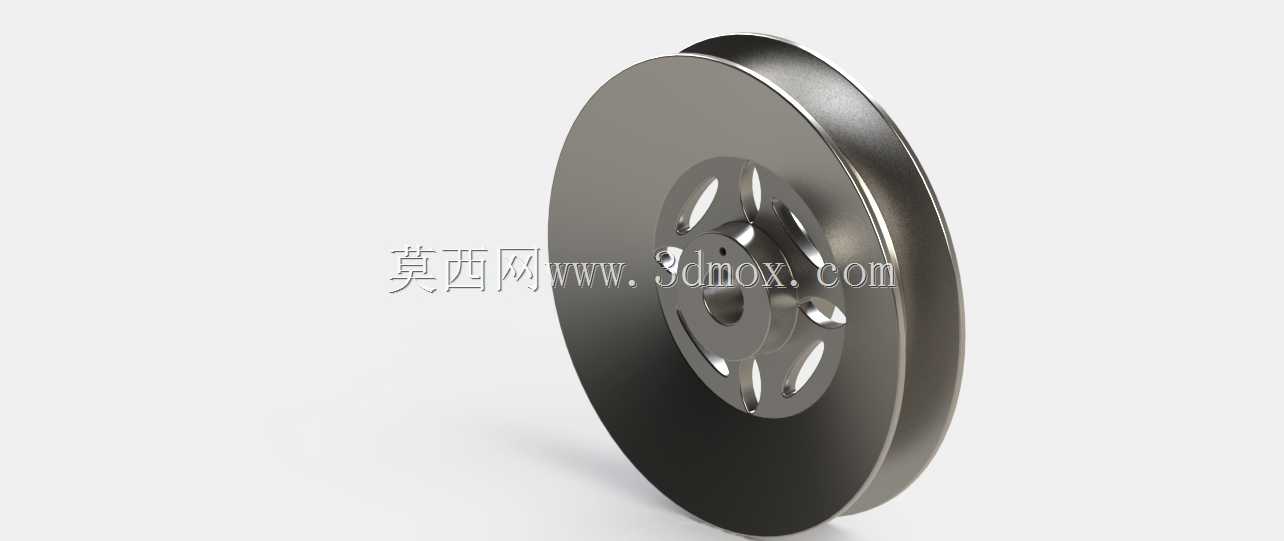

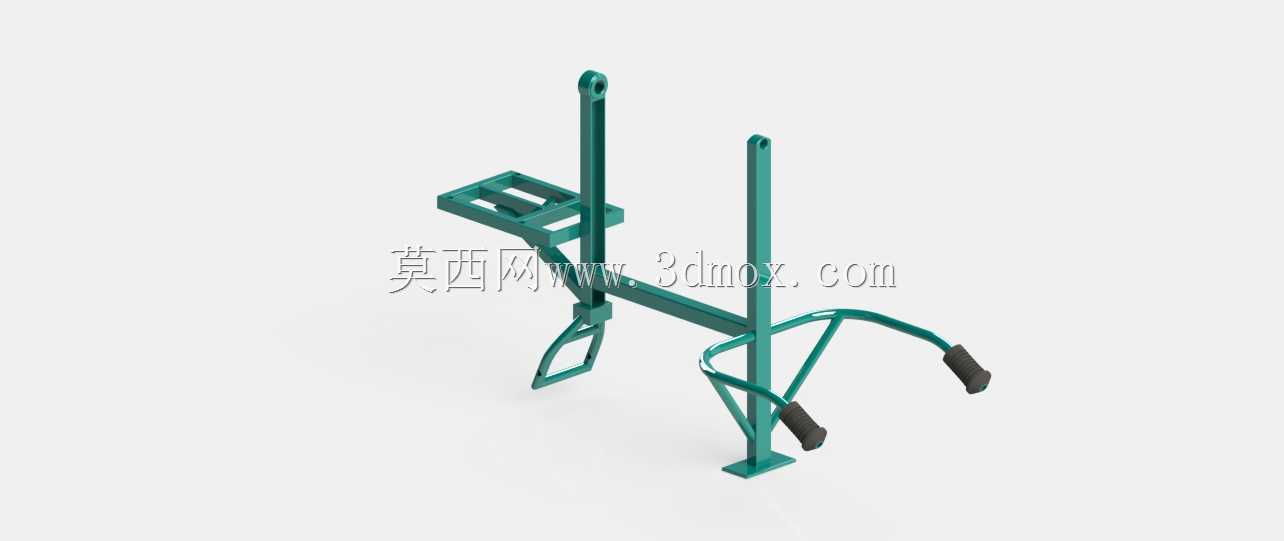

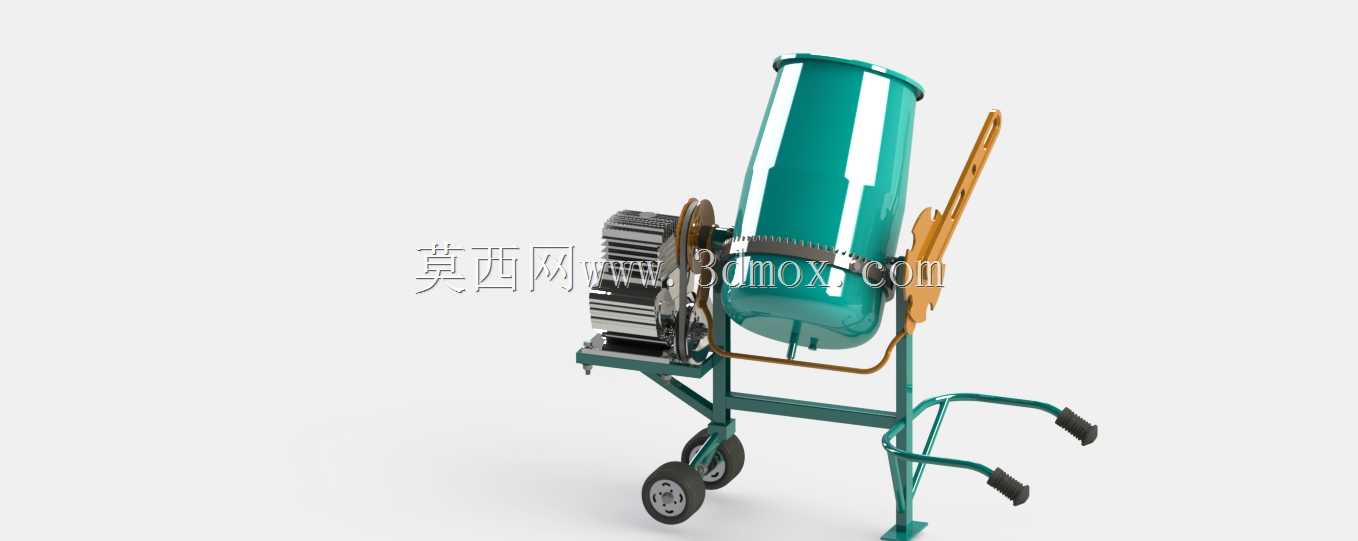

这款小型搅拌设备主要面向零散施工场景设计，常见于乡村自建房施工、庭院景观改造、小型市政修补作业这类无法部署大型商混站配套搅拌设备的工况，单次搅拌量适配人工小批量作业节奏，避免大批量商混到场后超时凝固的物料浪费问题。设备采用单活塞内燃机作为动力源，无需外接工业供电，在无电网覆盖的野外施工点位也能独立作业，动力输出路径从内燃机输出端出发，先通过皮带传动完成一级减速，再经滑轮组调整传动张紧度后将扭矩传递至机器齿轮，最终啮合滚筒外圈的齿圈带动搅拌滚筒匀速转动，整套传动结构的传动比经过匹配，让滚筒转速维持在适合混凝土拌合的区间，既不会因转速过快导致物料离心附着在筒壁，也不会因转速过慢拉长拌合周期、降低匀质度。搅拌滚筒的圆柱形腔室内壁设置有径向布置的搅拌桨结构，滚筒转动过程中桨叶会持续带起筒内的水泥、砂石、水混合料，通过反复的提升、跌落、翻搅动作让不同组分充分混合，避免出现水泥结块、砂石分布不均的拌合缺陷。设备的支撑框架采用管式型材焊接成型，底部设置两个充气脚轮配合前侧的支撑支脚，转场时可通过后侧的手摇曲柄结构抬起前支脚，依靠人力牵引完成短距离移动，到位后放下支脚即可保证作业过程的整机稳定性，不会因滚筒转动的动载荷出现整机移位、侧翻风险。手摇曲柄除了承担移动时的抬升功能，还可在搅拌完成后操作机构让滚筒倾斜，直接将拌合完成的混凝土从筒口倒出，无需额外搭配卸料装置，简化现场操作流程。从建模的结构边界来看，整机的轮距、支脚展开尺寸适配狭窄施工通道的通行需求，滚筒的最大倾翻角度经过限位设计，卸料时不会出现物料泼洒到机架或动力部件上的问题，内燃机与传动部件的安装位置预留了日常维护的操作空间，皮带张紧机构的调节行程覆盖了皮带长期使用后的伸长量，齿圈与驱动齿轮的啮合间隙也预留了磨损补偿余量，整套结构在满足轻量化移动需求的同时，兼顾了小型工程作业的耐用性要求，没有冗余的结构设计，所有部件的选型都围绕小型现场搅拌的核心需求配置。
