卧式双轴混凝土水泥搅拌设备结构设计

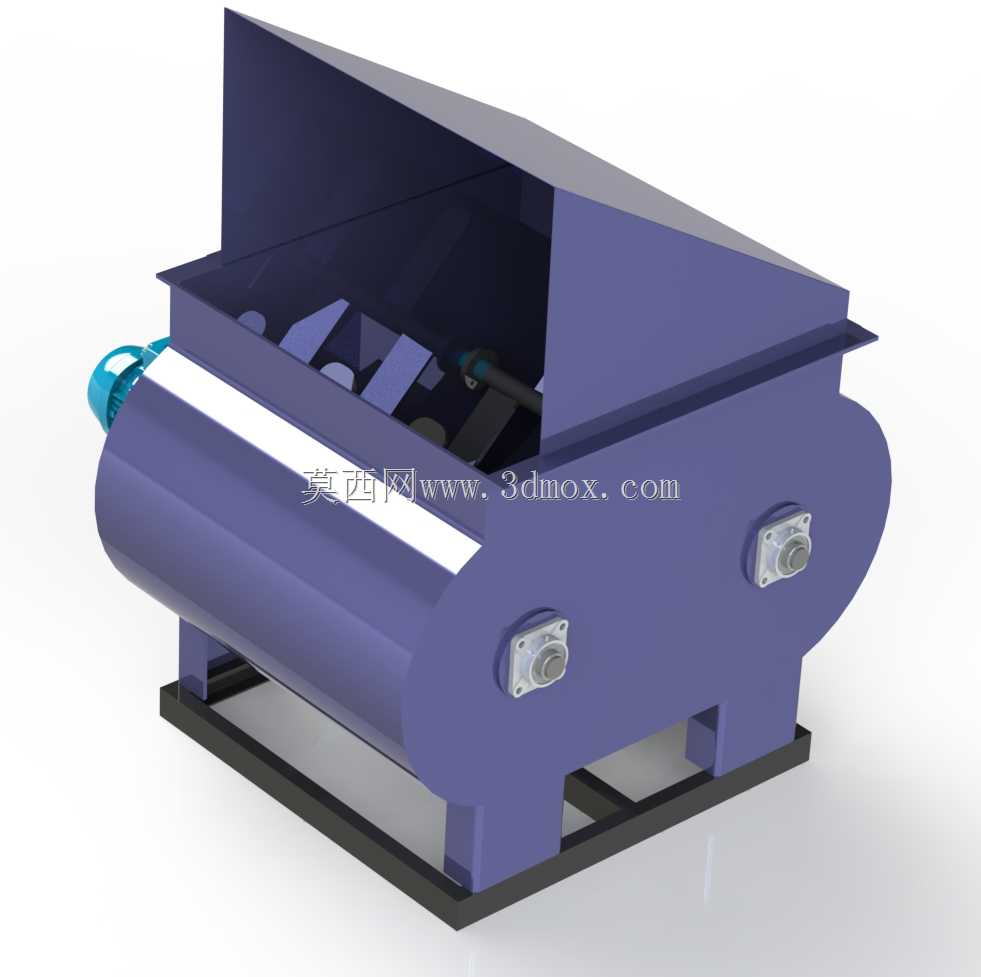

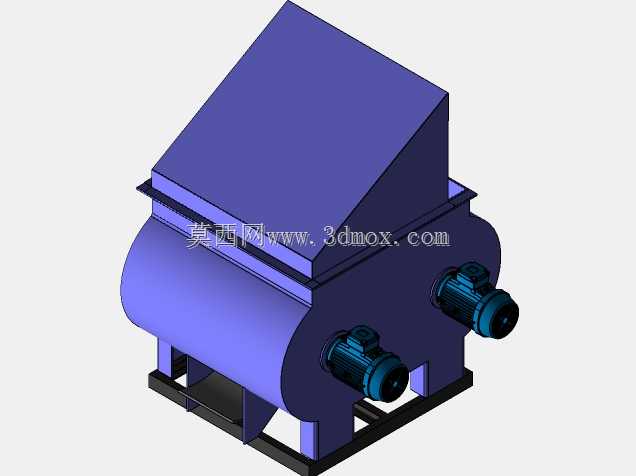

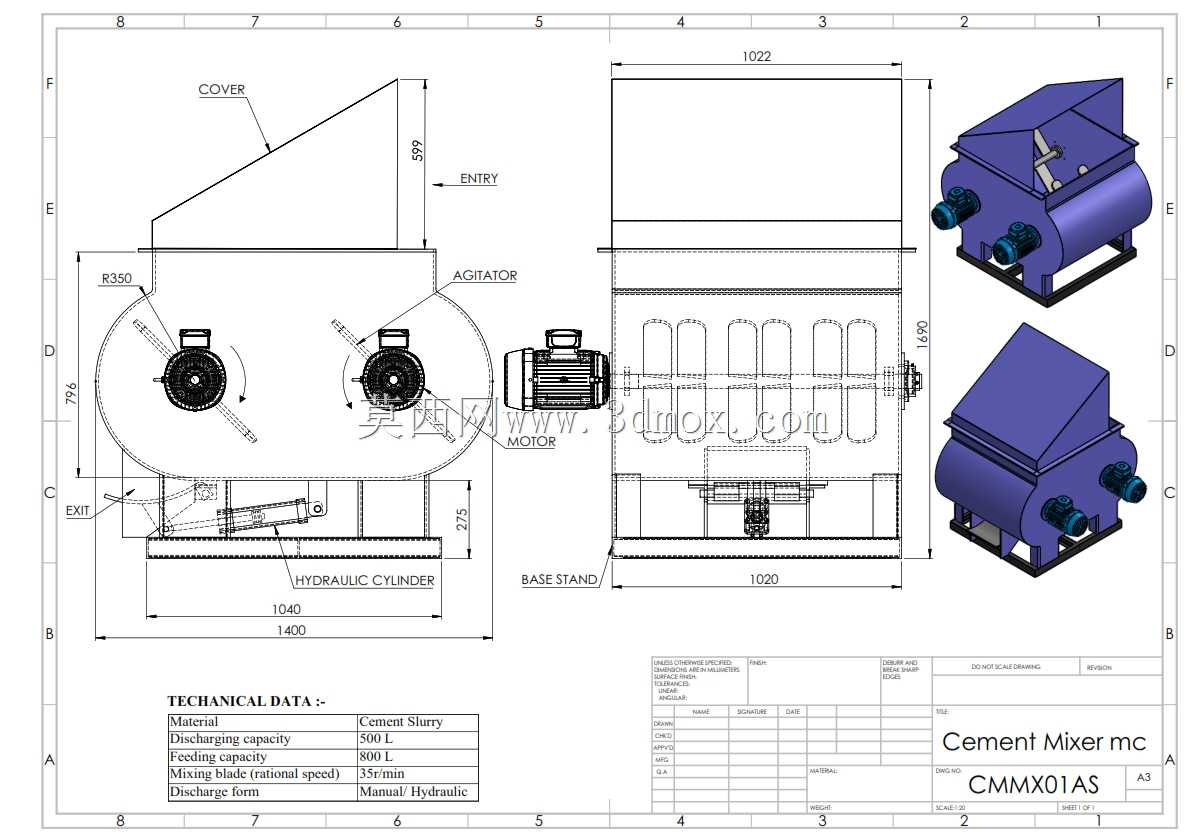

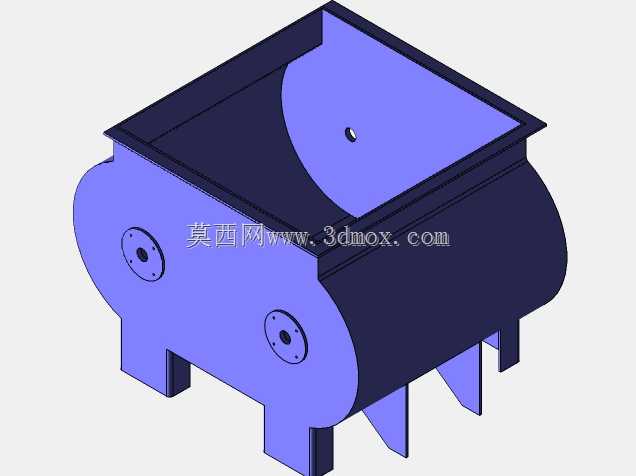

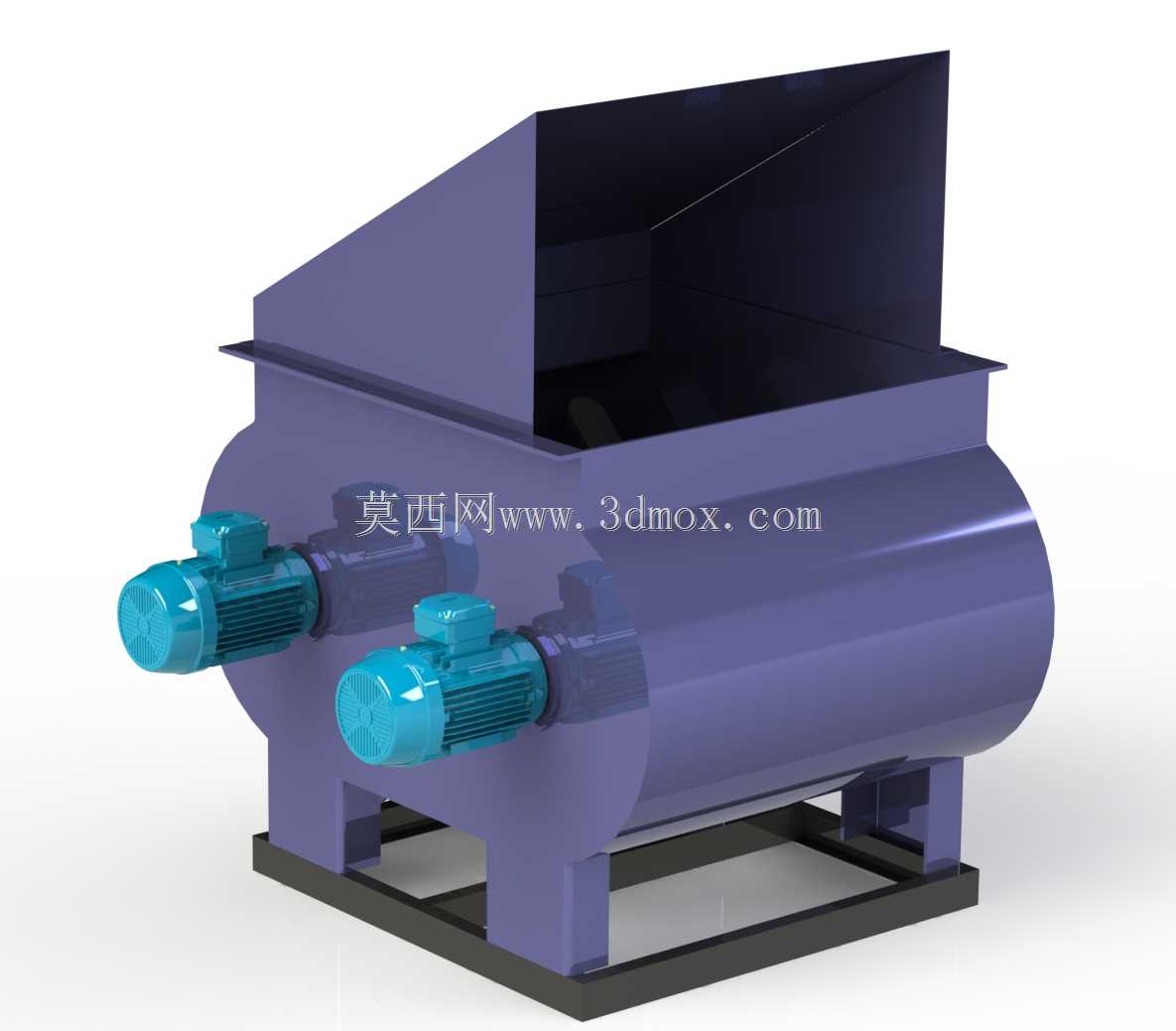

这款卧式搅拌设备主要面向建筑施工、预制构件生产、商混站备料等场景的物料拌合需求，可适配干硬性混凝土、塑性混凝土、流动态混凝土、轻骨料混凝土以及各类建筑砂浆的拌合作业，既可以作为独立拌合单元完成小批量物料搅拌，也能接入预制构件生产线作为前端配料拌合模块，适配现场零散施工、中小型预制厂固定工位的作业需求。从结构设计逻辑来看，设备采用卧式筒形搅拌腔体，上侧设置倾斜导料的进料口结构，可降低投料时的物料撒漏概率，进料口的倾斜导板角度经过适配，能让袋装水泥、砂石骨料投料时直接滑入搅拌腔体核心区域，减少物料在腔体内壁的堆积残留。腔体两端配置密封式轴承座结构，支撑双轴搅拌组件运转，轴端密封采用多道组合密封形式，可避免细颗粒水泥浆渗入轴承位造成磨损，延长核心传动部件的维护周期。搅拌叶片采用交错角度布置，单根轴上的叶片沿轴向呈螺旋角度排布，两根轴的叶片转动轨迹相互穿插无干涉，运转时可同时实现物料的径向翻动与轴向推流，让不同密度、不同粒径的骨料、水泥、外加剂在短时间内实现均匀拌合，避免出现局部结块、拌合不均的问题。设备底部采用框架式焊接安装底座，底座的支腿位置预留了地脚螺栓安装孔位，可直接固定在硬化混凝土地面上，安装时需保证底座平面水平度偏差控制在合理范围，避免轴系长期偏载造成的轴承磨损、密封件渗漏问题。设备侧端预留了传动单元的安装接口，可适配不同功率的减速驱动单元，根据拌合物料的容重、单次拌合容量匹配对应传动配置，常规配置下可实现稳定的拌合转速，既保证物料拌合均匀度，也避免转速过高造成的物料离析问题。腔体下侧可根据需求配置卸料门结构，适配手动、气动或液压驱动的卸料方式，满足不同工位的卸料操作需求。从安装边界来看，设备整体外形紧凑，进料口高度适配常规人工投料或小型输送带送料的高度区间，无需额外搭建过高的投料平台，侧面的检修位预留了足够的操作空间，方便日常检查叶片磨损情况、紧固连接螺栓、补充润滑脂等维护作业，设备运行时的振动幅度经过结构优化控制，底座无需额外做特殊减震处理即可稳定运行，适配中小型施工场地的快速安装部署需求。
