微软Surface Pro台式落地安装支架结构设计

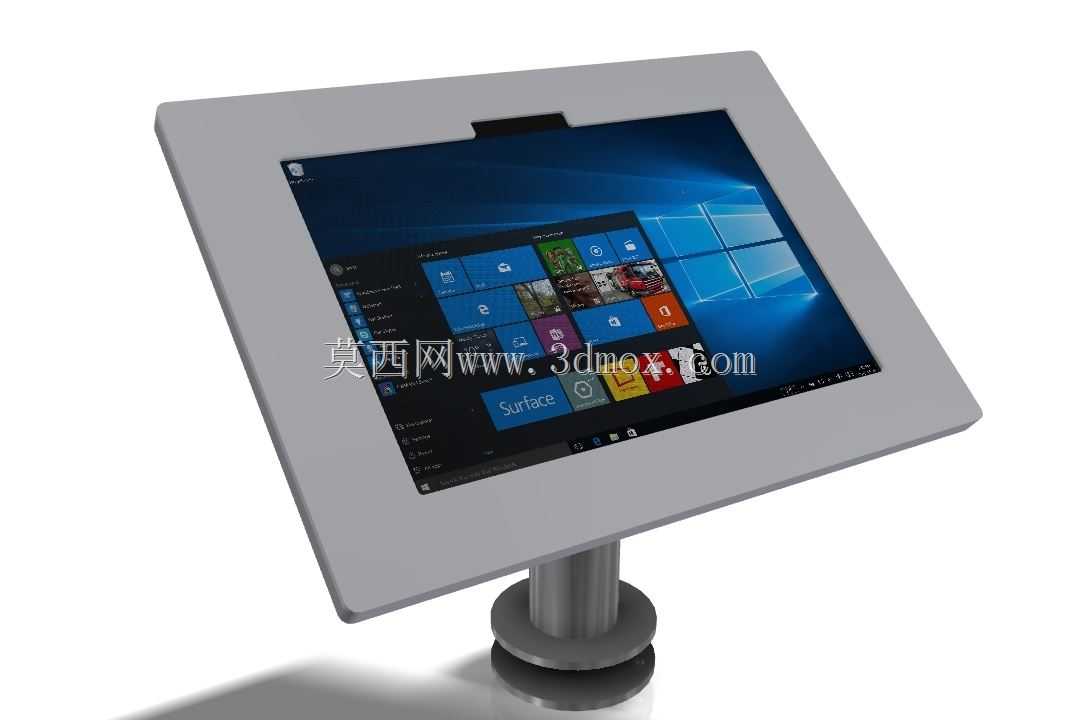

这款落地式安装支架主要面向展厅导览、车间工位终端、政务服务自助点、商业门店交互点位等场景设计，专门适配微软Surface Pro系列平板电脑的安装固定需求，解决平板设备在公共场景长期放置的防护、走线与散热问题。

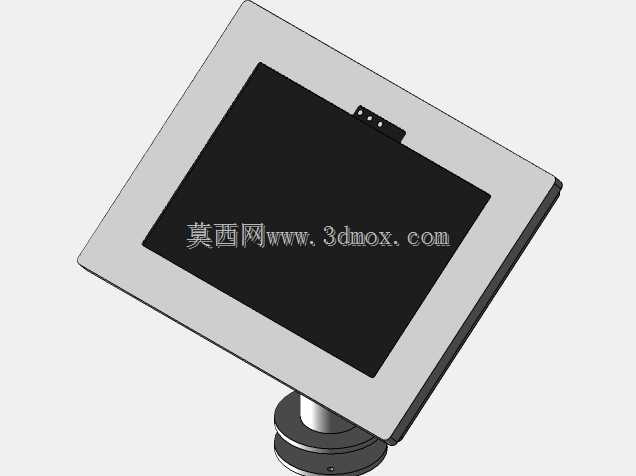

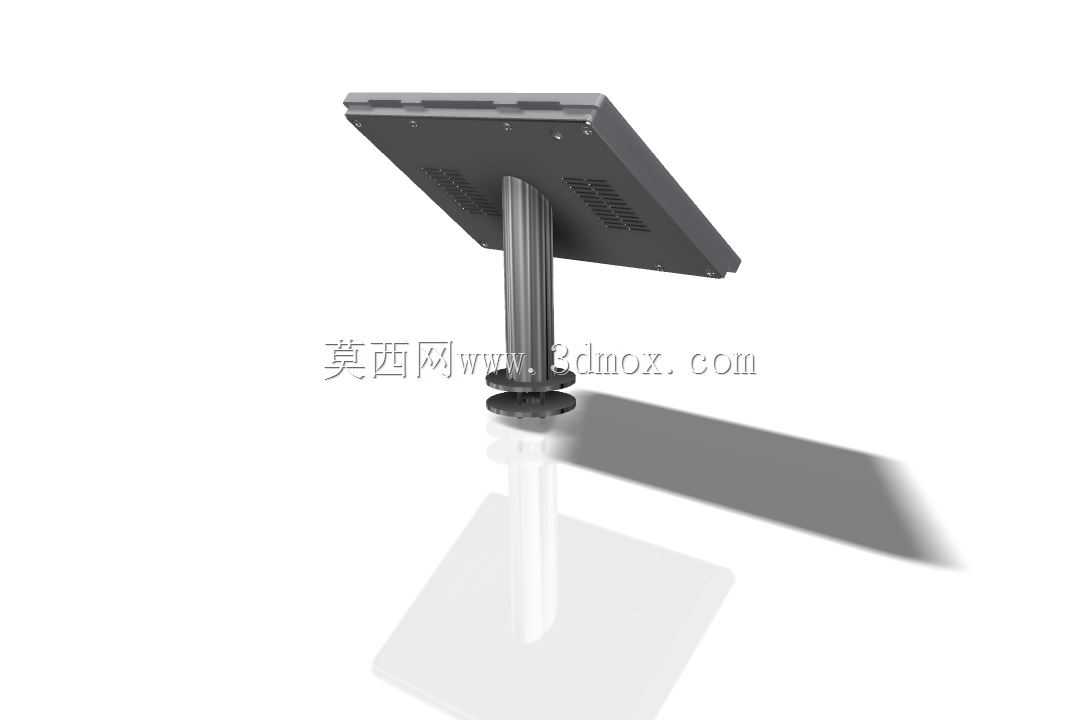

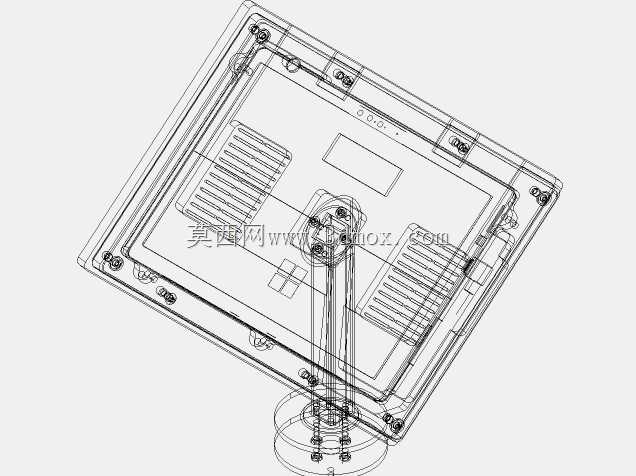

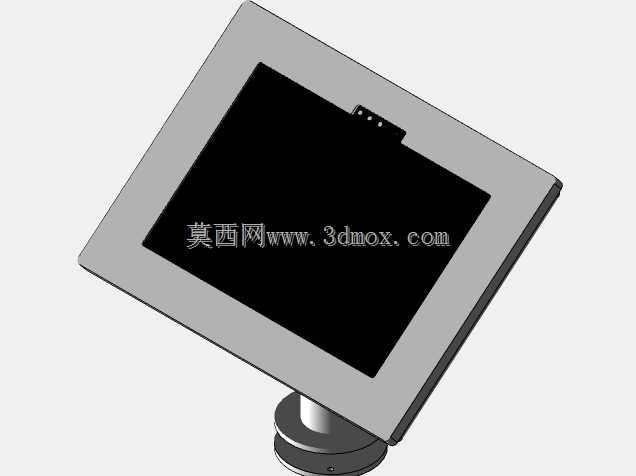

从结构设计逻辑来看，支架顶部采用可丽耐实心材质打造表面框架，框架内圈做了与Surface Pro机身厚度匹配的嵌装槽，槽边预留0.2mm的安装公差，方便设备快速嵌入固定，同时框架边缘做了R3的圆角处理，避免日常操作时剐蹭操作人员手臂。框架背部没有做全封闭设计，而是对应平板背部的散热区域开设了阵列式通风孔，配合支架立柱与台面之间预留的15mm悬空间隙，形成自然对流的散热风道，能够保证平板长时间高负荷运行时，热量不会在封闭外壳内积聚，避免设备因过热出现降频、死机等问题。

支撑部分采用不锈钢材质立柱，立柱直径设计为60mm，壁厚2mm，既保证足够的结构强度，避免公共场景下外力碰撞导致支架晃动倾斜，同时不锈钢材质的表面做拉丝处理，耐指纹、抗腐蚀，适合在展厅、车间等不同环境下长期使用，日常清洁维护仅需擦拭即可。立柱底部的安装法兰盘直径为180mm，盘上均匀分布6个M8的安装孔，可直接通过膨胀螺栓固定在水泥地面、防静电地板或者木质台面上，安装后整体支架的承重上限可达15kg，完全覆盖Surface Pro搭配外接扩展模块的重量需求。

走线设计上，立柱内部做了中空走线通道，通道内径30mm，平板的电源线、数据线可以从背部框架的出线口穿入立柱内部，直接从底部法兰盘的出线孔引出接入地面预埋的管线槽，完全避免明线外露带来的缠绕、剐蹭、拉扯风险，同时让整体安装效果更加整洁美观。框架与立柱的连接部位采用可调节角度的阻尼转轴，转轴的调节阻尼设置为8N·m，操作人员可以根据站立操作、坐姿操作的不同需求，在0到60度范围内随意调整屏幕的倾斜角度，调整后无需额外锁止即可保持角度稳定，不会出现屏幕自行下坠的问题。

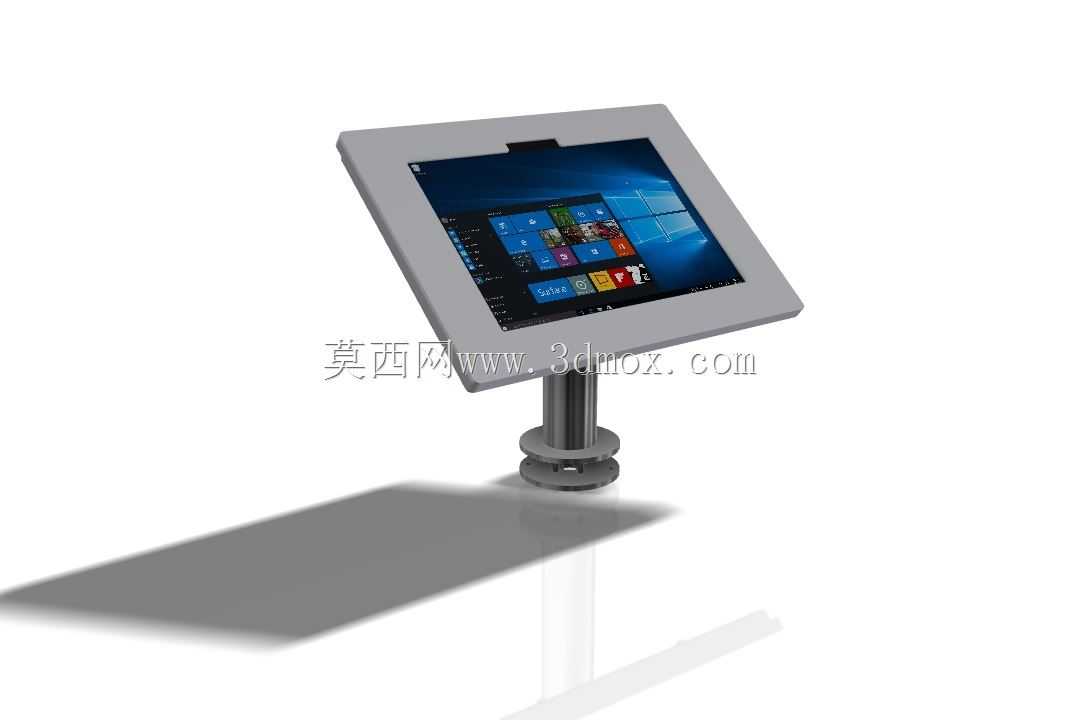

在安装边界上，支架整体高度为1100mm，适配成年人站立操作的舒适视线高度，屏幕中心距离地面的高度约为950mm，符合人体工程学的视线范围，长时间操作不会产生颈部疲劳。框架的整体外尺寸为320mm*220mm，比Surface Pro的机身尺寸单边大出25mm，能够在设备受到意外碰撞时，由外框率先承接冲击力，保护平板屏幕与机身不受损伤。底部法兰盘安装时需要预留至少200mm*200mm的地面安装空间，地面平整度误差需控制在2mm以内，保证支架安装后不会出现倾斜晃动。

这款支架的设计没有多余的装饰结构，所有结构特征都围绕实际使用中的防护、散热、走线、调节需求展开，没有冗余的零件，整体装配仅需6颗螺栓即可完成，安装效率高，后期如果需要更换适配的平板设备，仅需更换顶部的固定框架即可，立柱与底座部分可以通用，降低了后续的改造成本。
