舒尔A400SMXLR话筒防震安装连接组件

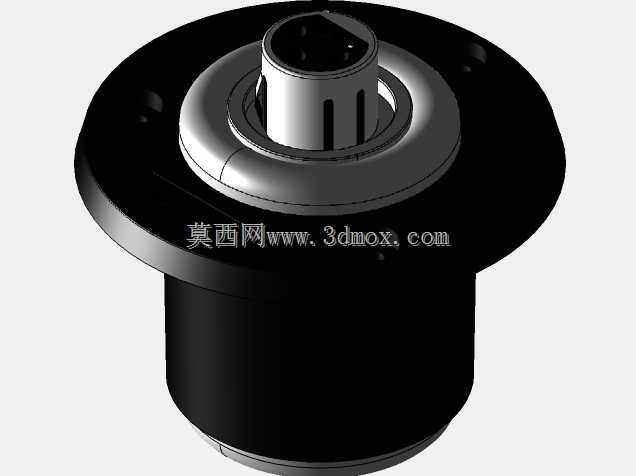

　　在专业音频工程的现场搭建、固定录音棚布设、演播室设备集成场景里，话筒安装的稳定性与抗干扰能力直接决定拾音质量，这套集成式安装组件正是针对这类场景的痛点做的整合设计，把防震悬置结构与XLR接口连接座做了一体化整合，省去了现场安装时分别选配防震架、转接法兰、接口底座的适配麻烦。从结构设计逻辑来看，组件核心分为两大功能模块，上方的卡接锁紧结构用于固定话筒尾端，周向均匀分布的弹性开槽是核心的隔振结构，这类开槽结构的刚度经过调校，能够在保证话筒装夹稳固不发生径向偏移的前提下，切断安装面传递过来的结构振动路径，实测可将结构传导的振动噪声降低20dB，不管是舞台上人员走动带来的台面振动、演播室空调风管传递的微幅振动，还是桌面安装时敲击桌面、

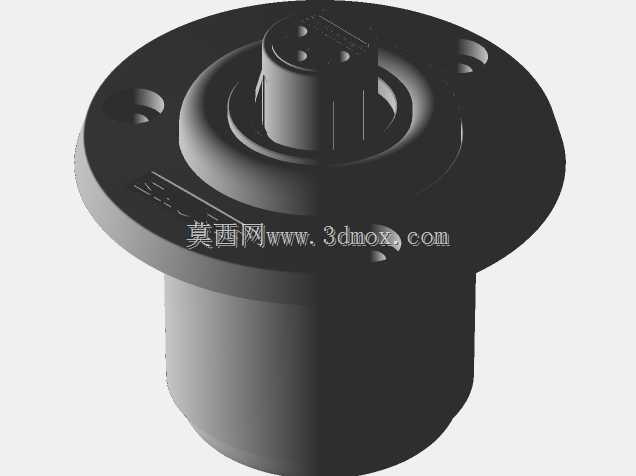

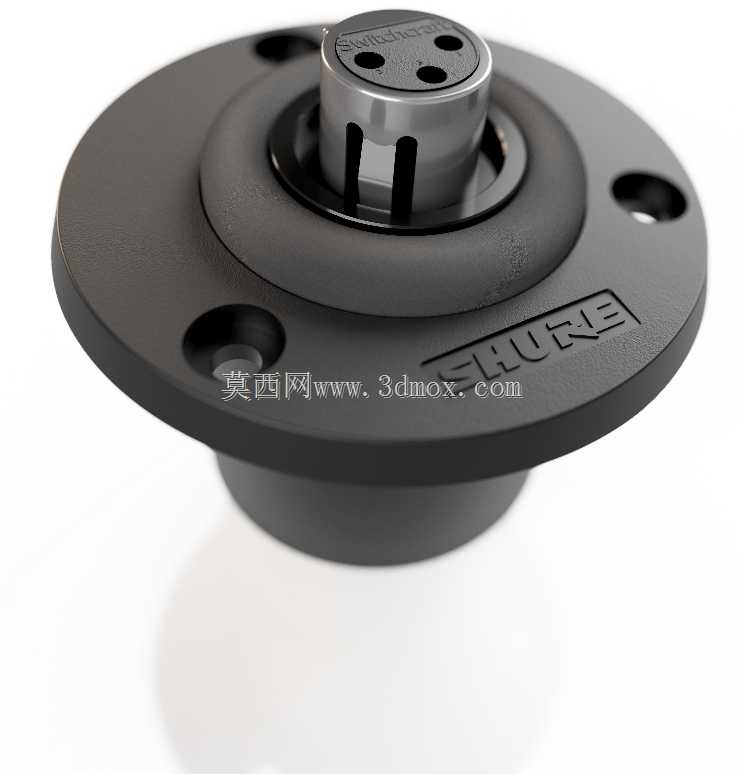

　　触碰设备机架带来的冲击振动，都能通过这层弹性悬置结构被有效滤除，避免振动通过话筒壳体转化为低频嗡声被拾取。下方的法兰盘是整个组件的安装基准面，法兰上开设的三个沉头安装孔呈120度均匀分布，适配行业内通用的嵌入式台面安装孔位标准，安装时直接将组件从台面上方嵌入预留开孔，从台面下方用配套紧固件锁紧即可完成固定，不需要额外设计转接支架，安装边界的公差适配范围覆盖常见的19英寸机架面板、演播桌安装位、讲台嵌入式安装位的开孔尺寸，法兰盘表面做了哑光耐磨处理，避免长期插拔接口时表面掉漆影响外观，同时法兰盘上模压的品牌标识也能在安装时快速识别安装方向，避免XLR接口装反导致插接受阻。集成在组件下部的XLR连接器插件直接与话筒尾端的触点对接，

　　不需要额外在安装面后方布设XLR延长线，话筒装入锁紧结构的同时就完成了与接口的电气连接，大幅减少现场布线的工作量，同时这种内置式的接口设计也能避免线材拉扯直接作用在话筒本体上，接口的插拔寿命满足专业场景下频繁拆装话筒的使用需求，接触电阻稳定，不会因为长期使用出现信号传输损耗增大的问题。在做三维建模的时候，需要重点关注几个配合尺寸的公差：一是上方卡接结构的内孔与话筒尾端的配合间隙，间隙过大会导致话筒装夹后出现旷量，振动时产生额外的碰撞噪声，间隙过小则会导致话筒拆装困难，甚至刮花话筒壳体表面；二是法兰盘的厚度与安装台面的沉台深度匹配，要保证安装后法兰上表面与台面齐平，不会出现凸起硌手或者凹陷积灰的问题；三是弹性开槽的宽度与深度参数，

　　这部分直接决定隔振结构的固有频率，要把固有频率设计到低于音频拾音的低频下限，避免共振导致的拾音失真；四是下部XLR接口的针脚位置度，要保证与标准XLR插头的对中精度，避免插针偏斜导致的接触不良。这类集成式安装组件相比传统的分离式防震架加转接座的方案，整体安装高度更低，能够减少话筒在台面上的突出高度，在演播室、视频会议场景下不会遮挡镜头视线，同时整体结构没有外露的弹性橡皮筋、金属弹簧这类易损件，长期使用不需要定期更换易损部件，维护成本更低，适合在固定安装的音频场景下长期使用。结构材质上，法兰与主体基座采用硬质工程塑料一体成型，兼顾结构强度与阻尼特性，弹性卡接部分采用耐疲劳的弹性材质，经过多次拆装后依然能保持足够的夹紧力，不会出现松脱的问题，所有边缘位置都做了圆角过渡处理，安装和插拔话筒时不会划伤手部或者线材外皮。
