音频设备卡侬接口防震安装固定座结构

　　在专业音视频工程的现场搭建环节，接口安装件的防震性能直接决定了信号传输的稳定性，尤其是讲坛、大型会议桌、固定讲台这类经常会被触碰、存在桌面振动传导的场景，普通硬连接的卡侬接口座很容易因为桌面磕碰、人员倚靠产生的振动传递到接口引脚，长期使用会出现引脚虚接、接触不良，甚至出现信号中断、底噪增大的问题，这类故障在现场会议、公开讲座场景下的影响极大，因此专门配套卡侬内螺纹连接器的防震安装板，是专业音频工位布线时的常用配件。

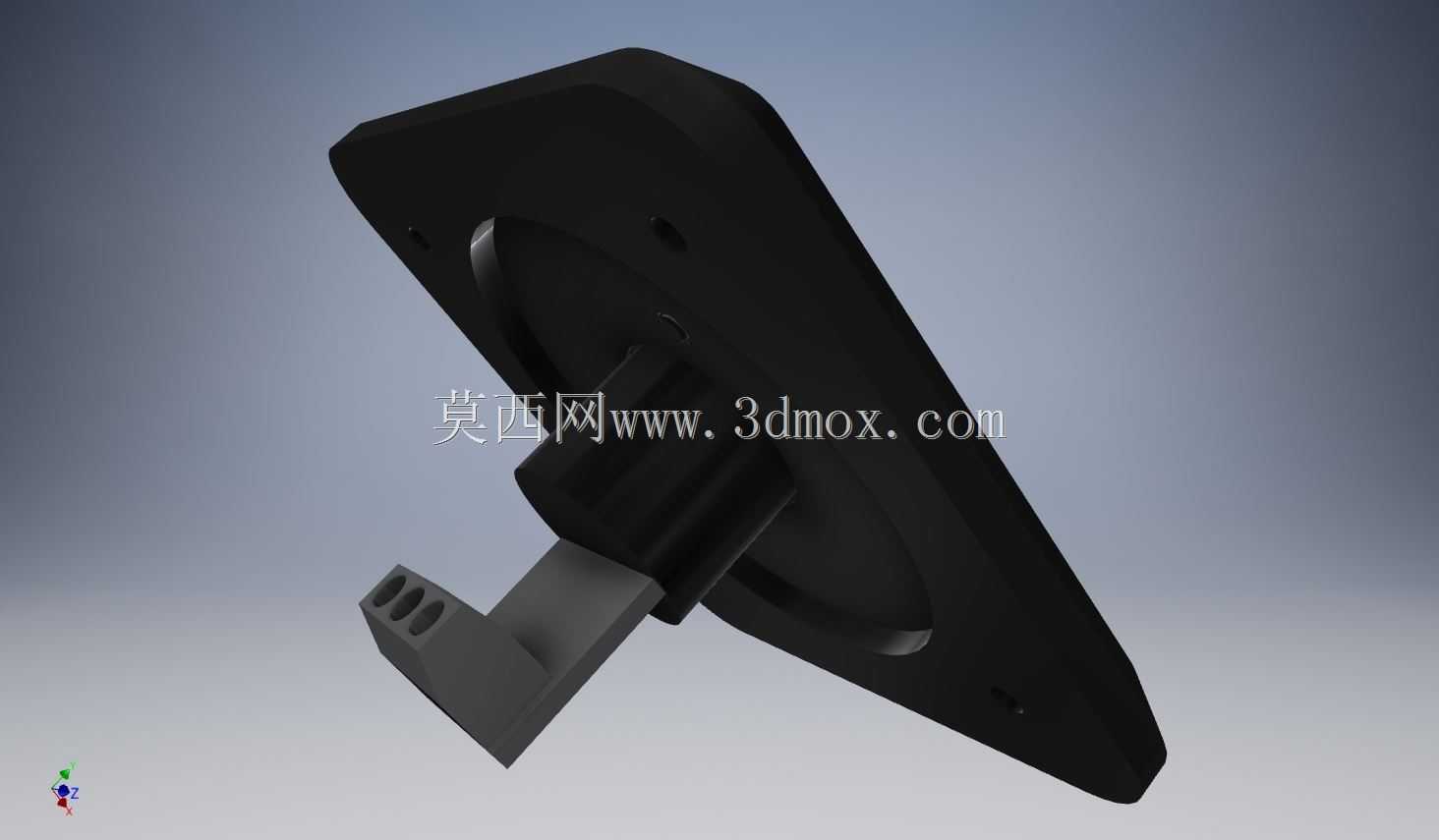

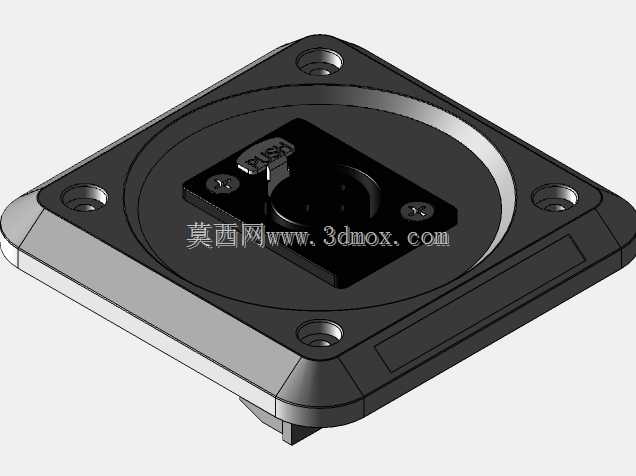

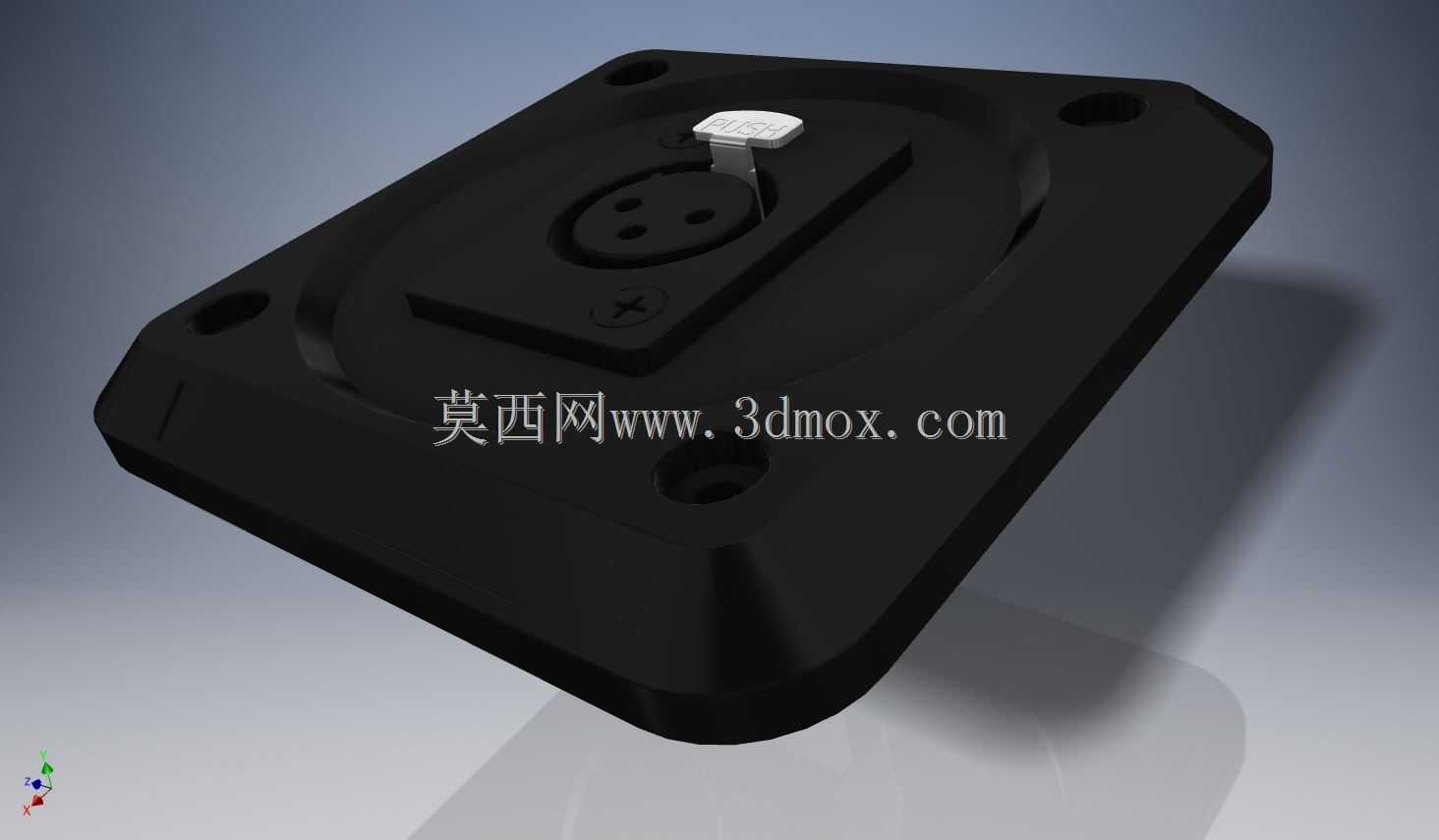

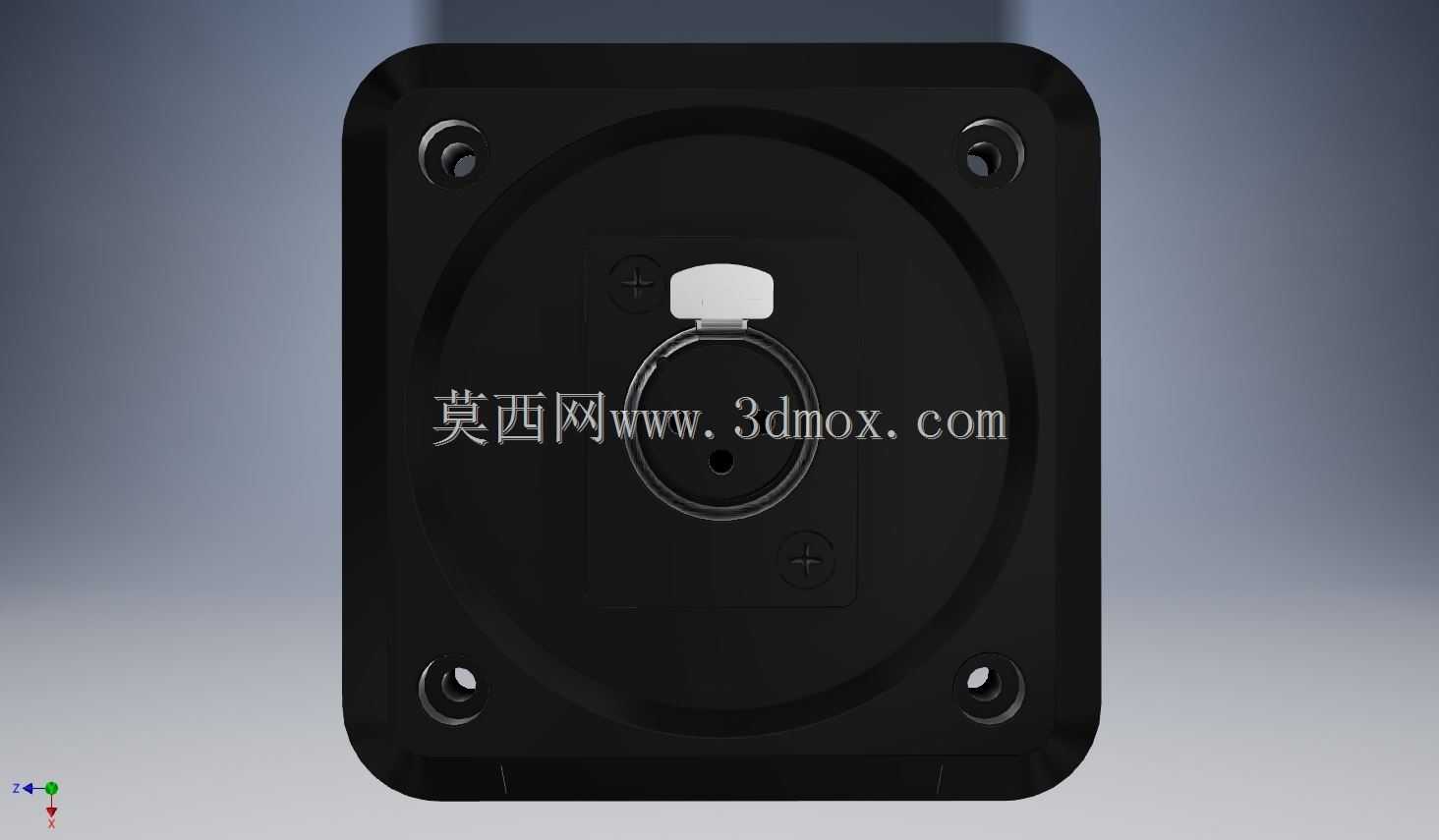

　　这款安装座整体采用方形法兰式的外轮廓，四个角位预留了沉头安装孔，安装时可以直接通过螺丝将整个座体固定在桌面、讲台台面的预留开孔位上，沉头孔的设计可以让螺丝安装后端面与座体表面齐平，不会突出台面影响美观，也不会剐蹭到桌面上放置的文件、设备。座体主体采用硬质工程塑料作为基体，中间集成了隔离橡胶结构，卡侬连接器的安装位并不是直接和硬质基座刚性连接，而是通过橡胶结构实现浮动支撑，当外部振动从桌面传递到基座时，橡胶层会通过自身的形变吸收大部分振动能量，避免振动直接传导到卡侬接口的连接部位，从结构上降低振动对信号连接的影响。

　　从结构设计的逻辑来看，这款安装座没有采用复杂的多零件拼接结构，而是将橡胶隔震层与硬质基座做了嵌入式的结合，既减少了装配环节的零件数量，也避免了多零件拼接带来的配合间隙问题，长期使用不会出现零件松动、错位的情况。卡侬接口的安装位预留了标准的三芯卡侬内螺纹连接器安装尺寸，接口上方设置了弹性卡扣位，安装卡侬母座时可以直接通过卡扣和内螺纹配合实现双重固定，不需要额外增加固定压片，装配效率更高。座体的边缘做了大圆角过渡处理，一方面是避免安装时尖锐的边角划伤施工人员，另一方面也能减少应力集中，在螺丝锁紧安装时不会因为边角应力过大出现基座开裂的问题。

　　在实际安装边界的适配性上，这款安装座的法兰面厚度控制在合理范围，适配市面上常见的15mm到25mm厚度的桌面、讲台板材，安装时只需要在台面上开出对应尺寸的方形安装孔，将座体从台面上方嵌入，再从背面通过四个角的螺丝锁紧即可完成固定，不需要额外做复杂的台面加固。隔震橡胶的硬度经过调校，既能够保证足够的支撑力，在插拔卡侬插头时不会出现整个座体下陷、移位的情况，又能够有效过滤日常使用中产生的中低频振动，比如人员敲击桌面、挪动桌面设备、脚步传导的振动都能被有效隔离，避免振动传递到音频线缆上产生摩擦噪音，也能减少接口引脚长期受振动影响出现的疲劳松动问题。

　　在日常的工程选型中，这类防震安装座往往容易被忽略，很多施工方会直接采用普通的刚性卡侬面板安装，使用一段时间后就会频繁出现接触故障，尤其是在经常举办会议、讲座的场地，这类故障的排查和维修会占用大量的运维成本，而采用带隔震结构的专用安装座，从结构根源上降低了振动对接口的影响，能够大幅提升音频系统的长期运行稳定性。建模过程中需要重点关注几个配合尺寸的公差控制：首先是四个安装孔的位置度公差，必须保证和台面孔位的匹配度，避免安装时出现螺丝孔错位无法锁紧的问题；其次是卡侬接口安装位的同轴度公差，要保证连接器安装后接口端面与座体表面齐平，插头插拔顺畅不会出现卡滞；另外隔震橡胶的嵌入槽尺寸需要和橡胶件的过盈量匹配，既保证橡胶件安装后不会脱落，又不会因为过盈量过大导致硬质基座出现注塑变形。座体表面做了哑光磨砂处理，不会在会议场景下产生反光，适配大部分专业音频场地的深色装修风格，安装后整体视觉效果简洁规整，不会破坏台面的整体美观度。
