农业给料用支架式镀锌槽结构设计

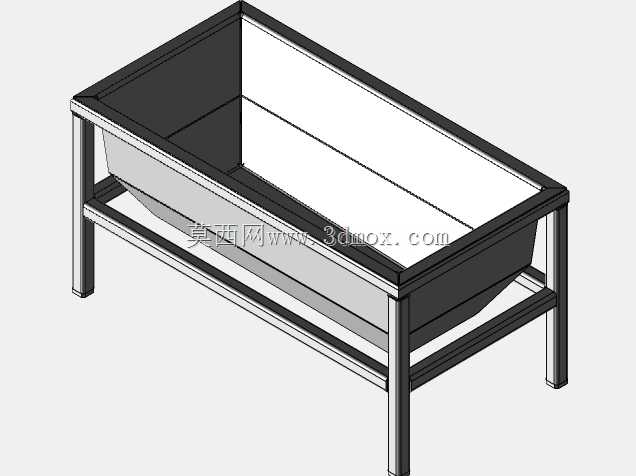

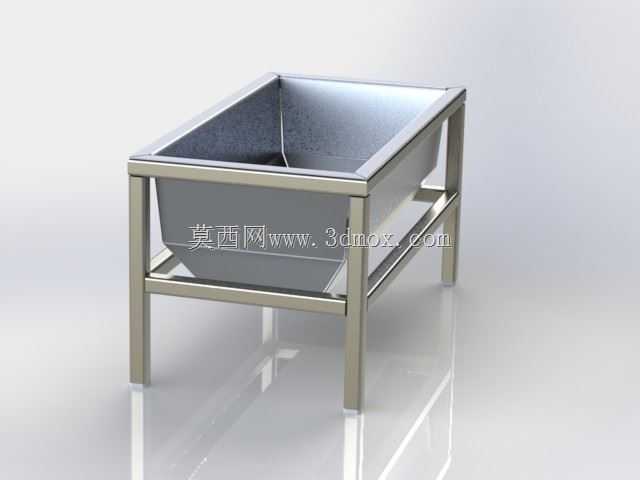

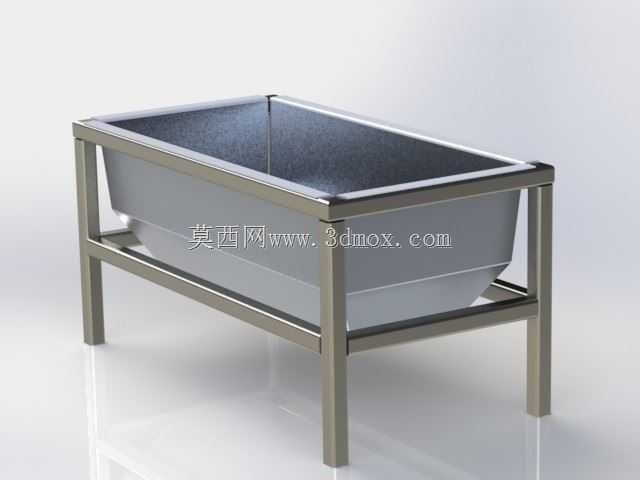

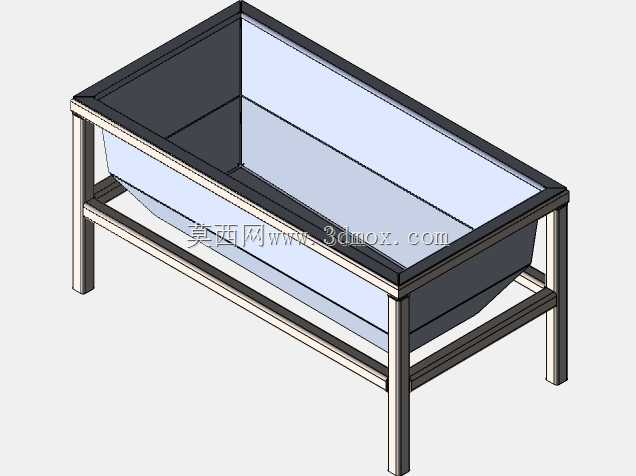

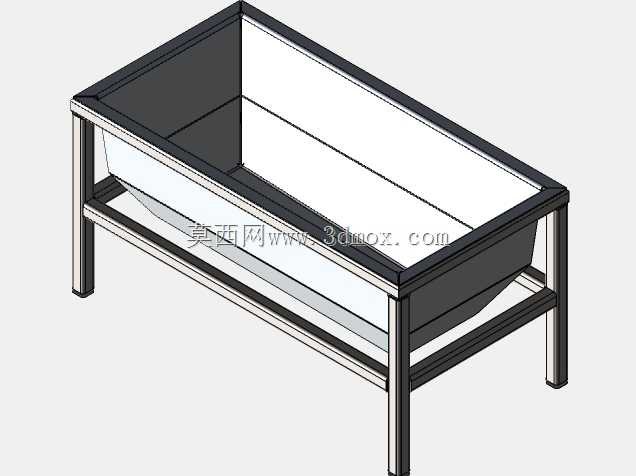

这类带金属支架的镀锌槽，在农业养殖、小型物料输送给料场景中应用十分普遍，日常主要用来承接、暂存颗粒状饲料或者小型加工物料，依靠敞口式的槽体结构方便物料投放与取用，支架抬高槽体的设计能避免槽底直接接触地面，减少槽体被地面潮气腐蚀的概率，同时适配人工接料或者配套给料设备的出料高度。从结构设计逻辑来看，整个构件将焊接工艺与钣金成型特征做了结合，支撑框架采用截面为20x20x3的ISO方管搭建，四根竖直支腿作为主要承重结构，上下两层横向方管围框分别承担槽体固定、结构抗扭的作用，下层横撑还能进一步提升支腿的稳定性，避免槽体满载时出现支腿外张变形的问题。槽体本身采用钣金折弯成型，边角处做焊接密封处理，镀锌层的设计一方面是提升槽体的防锈耐腐蚀能力，适配农业场景中潮湿、多物料残留的使用环境，另一方面光滑的镀锌表面也能减少物料挂壁，降低日常清理的工作量。设计过程中需要重点关注几个边界问题：首先是槽体与框架的配合尺寸，槽体上沿的外翻边需要刚好搭在上层方管围框上，不需要额外紧固件就能实现槽体的定位，方便后期拆卸清理；其次是支腿的高度设计，要匹配常用给料设备的出料口高度，同时预留出人工接料时的操作空间，避免槽体过高导致物料投放外溢，或者过低需要操作人员弯腰作业增加劳动强度。另外针对钣金展开的需求，建模时特意将展平特征放在特征树的最后位置，正常装配状态下该特征处于抑制状态，需要输出钣金加工图纸时，取消对应特征的抑制就能直接获取完整的展平图样，不需要重新绘制展开轮廓，能大幅减少加工出图的重复工作量。焊接框架的建模过程中，特意将方管的交接处做了贴合处理，模拟真实焊接时的管件切口形态，避免出现模型干涉，也能为后续焊接工装的设计提供准确的尺寸参考，保证实际加工时框架的形位公差符合要求，不会出现槽体放不进框架的装配问题。槽体底部的斜度设计也经过考量，小角度的倾斜能让物料在重力作用下向给料口位置汇聚，减少槽内的物料残留，提升给料过程的顺畅度，避免物料在槽底结块堆积。
