方形平板Chladni振动模态仿真模型

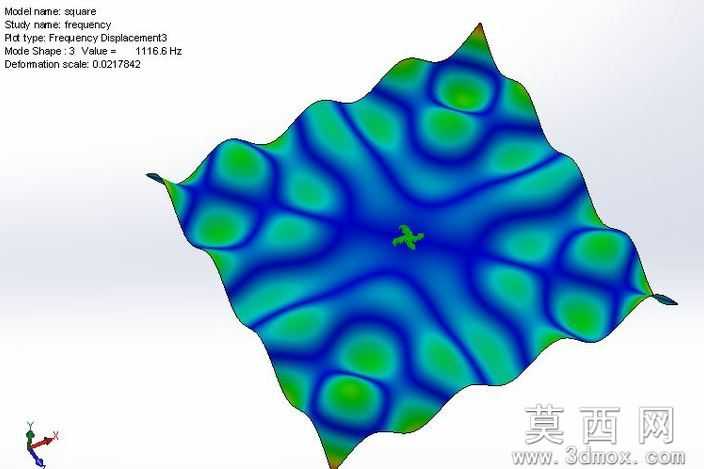

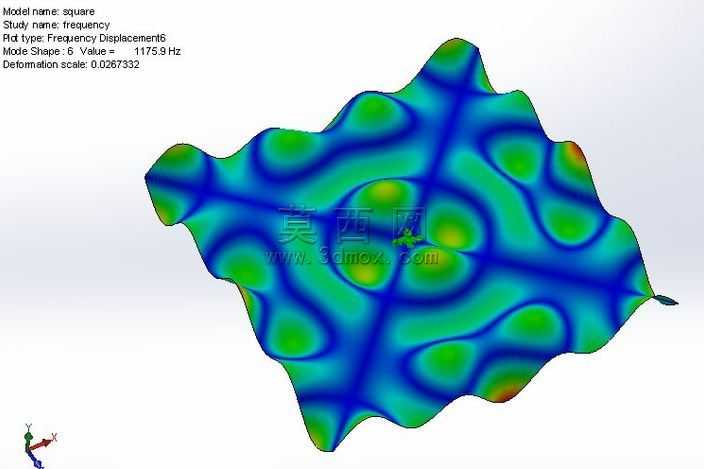

本模型基于经典Chladni振动实验原理搭建，以方形平板为核心研究载体，在三维建模环境中完成几何结构的精准构建，首先确定平板的基础尺寸参数，将其设定为四边可施加约束的均质薄板结构，建模过程中严格遵循薄板振动的几何简化规则，忽略非关键的微小倒角与安装结构，保证仿真计算的效率与结果准确性。模型完成几何构建后，进入仿真前处理阶段，首先为平板赋予均质弹性材料属性，设置对应的密度、弹性模量与泊松比参数，匹配真实金属薄板的物理特性，随后对平板的边界条件进行定义，模拟实验中平板被约束固定的安装状态，避免非预期的刚体位移影响振动模态计算。在网格划分环节，采用高精度的实体网格对平板结构进行离散，针对平板厚度方向进行多层网格布置，保证振动位移计算的精度，能够准确捕捉不同阶次振动下的板面变形分布。求解设置阶段，选择模态分析求解类型，设定求解频率范围覆盖0至1000赫兹，提取该区间内的多阶固有振动模态，计算得到每阶模态对应的固有频率与板面位移分布结果。后处理环节中，采用位移云图的渲染方式对振动结果进行可视化呈现，以彩虹色阶映射不同位置的位移幅值，蓝色代表位移极小的节线区域，绿色、黄色、红色依次对应位移逐渐增大的振动波腹区域，清晰还原Chladni图形中节线分隔出的不规则振动区域特征，渲染过程中调整材质的透明度与光影效果，让三维变形状态的展示更加直观，同时标注出对应阶次的频率数值与变形缩放系数，将微小的振动变形放大至肉眼可清晰识别的程度，完整复现经典Chladni实验中薄板受激振动形成的特有驻波图案，可用于物理振动原理演示、结构振动特性教学等场景，帮助理解薄板共振时的节线分布规律与振动形态特征。
