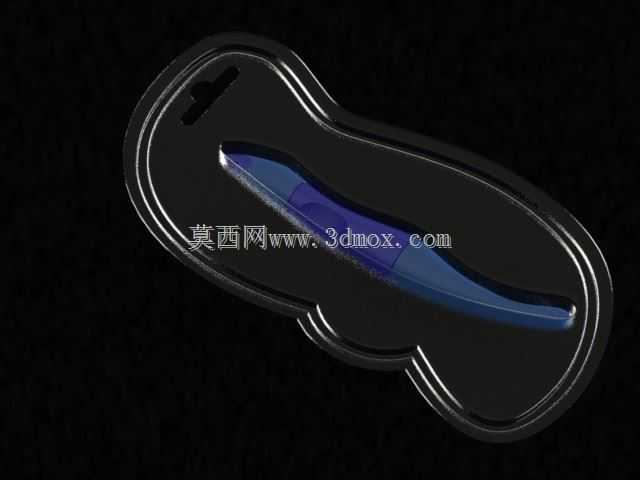

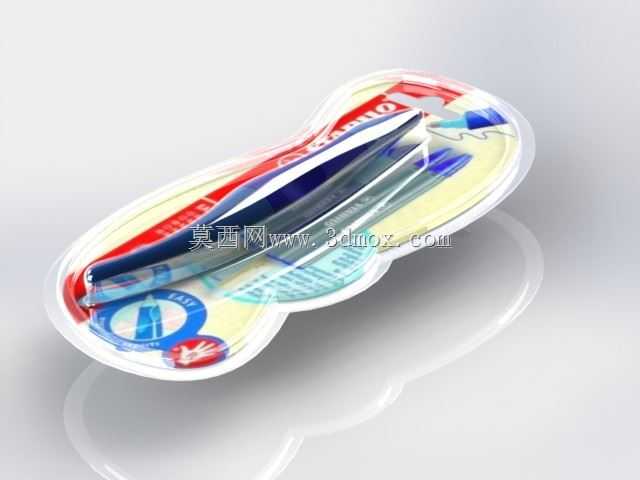

钢笔吸塑泡罩包装结构三维设计

　　日常文具零售场景中，钢笔类产品的终端展示与运输防护，高度依赖适配的泡罩包装结构，这类包装直接决定产品在货架端的视觉辨识度，以及流通过程中的抗损能力。本次设计的泡罩包装针对单支Ergo钢笔做专属适配，整体采用贴合笔身轮廓的异形吸塑成型结构，没有采用常规矩形泡罩的冗余空间设计，所有成型曲面完全顺着钢笔的笔帽、笔身、笔夹的外轮廓做贴合包覆，既能够把钢笔牢牢固定在泡罩腔体内部，避免运输过程中笔身在包装内晃动产生刮花、笔帽脱落的问题，也能最大程度缩减包装的整体外形尺寸，降低单份包装的材料耗用。

　　从结构设计逻辑来看，泡罩的腔体深度做了分层处理，对应钢笔不同位置的直径差做精准的尺寸匹配：笔帽位置直径偏大，腔体深度预留1.2mm的缓冲间隙，避免吸塑成型后局部壁厚过薄导致的易开裂问题；笔身中段握持区做了微凸的定位筋，刚好卡入笔身的防滑槽位置，不需要额外添加纸卡固定结构，就能限制钢笔在腔体内的轴向窜动与周向转动。泡罩的边缘封合边宽度统一控制在8mm，封合面做了细咬花纹理处理，和背衬纸卡热压封合后能够获得足够的剥离强度，满足零售端随意拿取不会开胶脱落的使用要求，同时封合边的外缘做了R1.5的圆角处理，避免尖锐边缘划伤消费者手部。

　　在实际应用层面，这类泡罩包装除了适配线下商超的挂装陈列需求，在泡罩顶部预留了标准的挂孔结构，挂孔中心距离包装顶部边缘12mm，挂孔尺寸适配市面上通用的货架挂杆直径，不需要额外加装挂耳配件就能直接上架陈列。包装的正面成型面做了局部的平面预留区，用来印刷产品标识、参数信息的贴花位置，该区域的曲面弧度控制在0.5°以内，保证贴花粘贴后不会出现翘边、褶皱的问题。考虑到零售端的展示效果，泡罩选用高透光的透明材质，成型后表面粗糙度控制在Ra0.8以下，能够清晰展示内部钢笔的外观质感，同时针对黑色背景的陈列场景做了轮廓棱线的高亮设计，在普通浅色背景下也能清晰分辨包装的整体轮廓，不会和背景融在一起影响视觉识别。

　　从安装与适配边界来看，整个泡罩包装的最大外轮廓尺寸控制在长185mm、宽75mm、最大厚度22mm，能够适配常规的文具类快递包装盒尺寸，单份包装在装箱时可以紧密堆叠，堆叠间隙小于1mm，不会因为包装外形不规则导致装箱空间浪费。泡罩的壁厚分布做了针对性的优化，转角位置壁厚控制在0.3mm，平面区域壁厚0.2mm，既保证了整体结构的抗挤压能力，在承受15N的正面静压力时不会出现凹陷变形，也能控制整体材料成本。设计过程中还考虑了消费者的拆封体验，在封合边的一侧预留了易撕缺口，缺口深度3mm，消费者不需要借助剪刀等工具，就能顺着缺口轻松撕开包装取出钢笔，不会因为封合强度过高导致拆封时损坏内部的钢笔产品。

　　这类泡罩结构的设计难点，在于平衡防护性能、展示效果、材料成本与拆封体验四者的关系，不同于标准化的通用泡罩结构，针对特定笔型做的专属适配，需要反复调整腔体的曲面轮廓，既要保证贴合度足够固定产品，又不能因为腔体过紧导致钢笔放入时刮伤笔身表面的漆面。在建模过程中需要反复做干涉检查，模拟钢笔放入腔体的整个过程，确认所有接触位置的间隙均匀，没有局部过盈的位置，同时还要验证泡罩成型后的脱模斜度，所有垂直于脱模方向的侧面都预留了1°的脱模斜度，保证吸塑生产时能够顺利脱模，不会出现粘模导致的结构破损问题。
