装配式组合式工业供水储水水箱结构

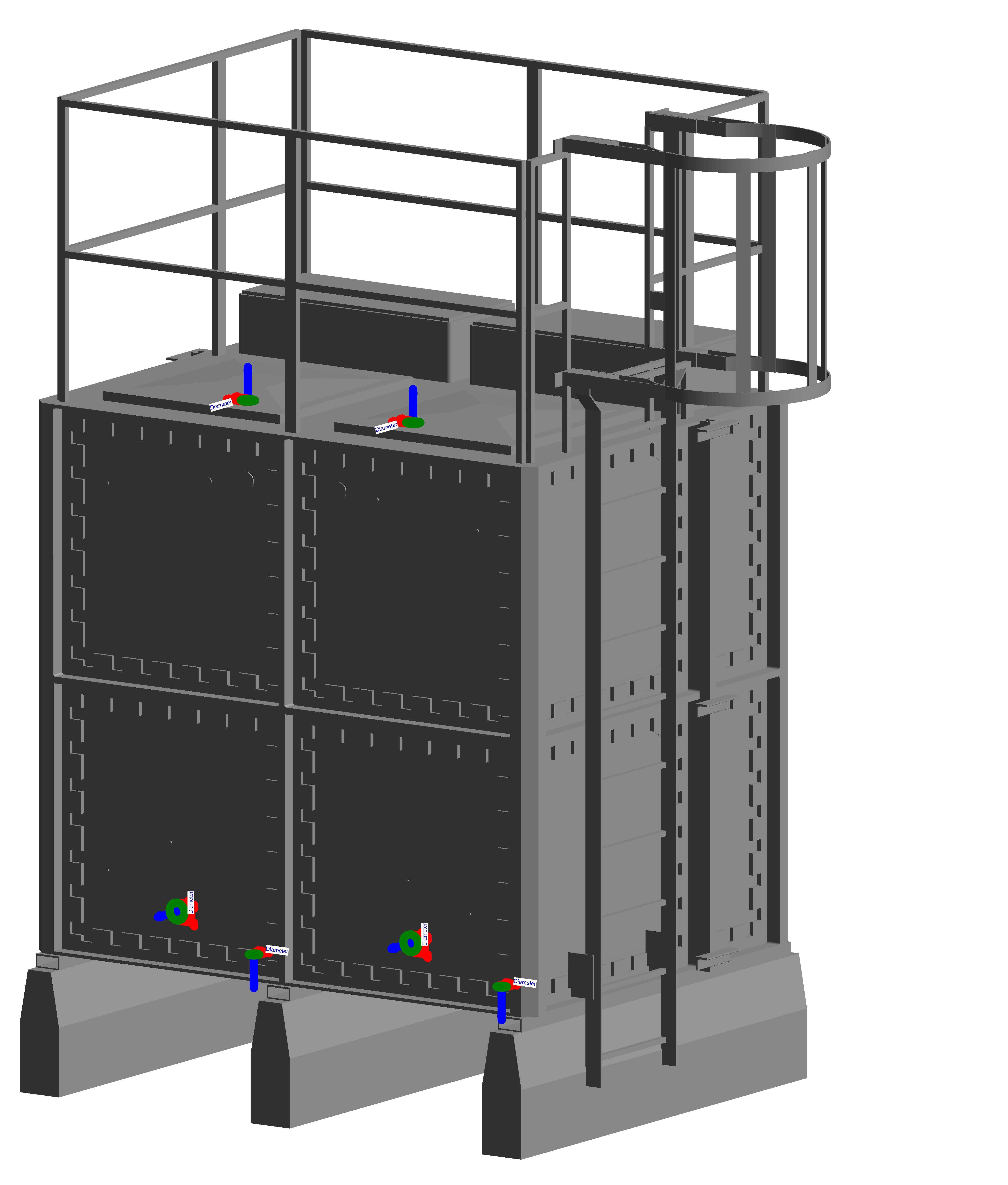

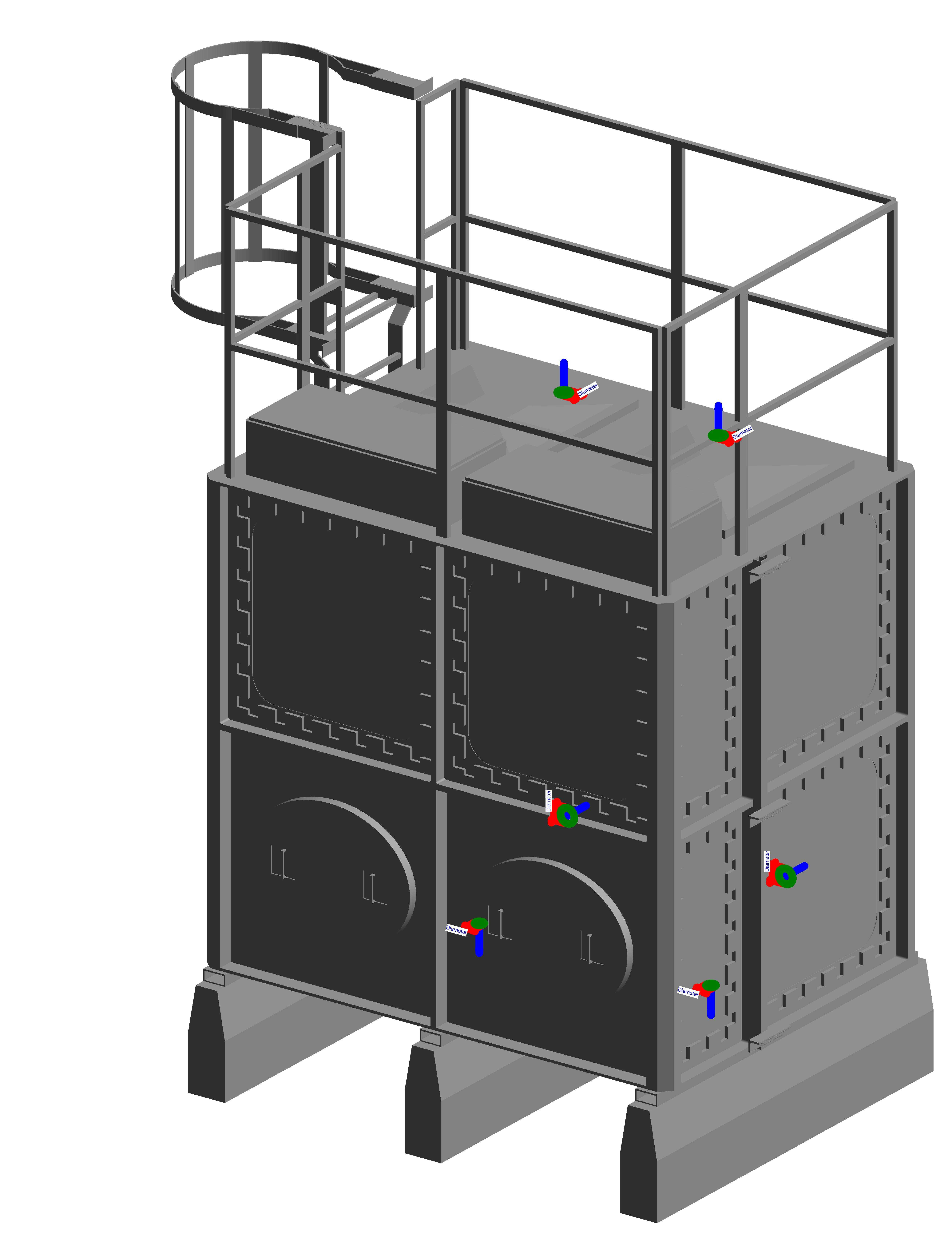

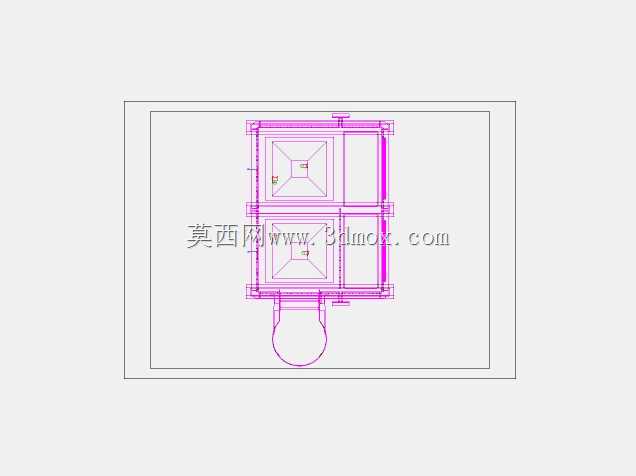

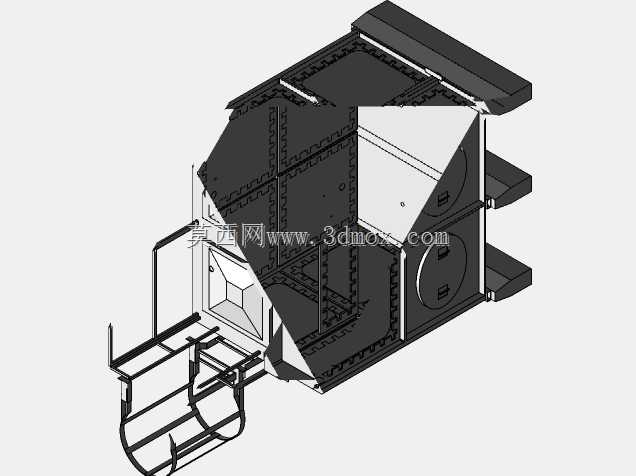

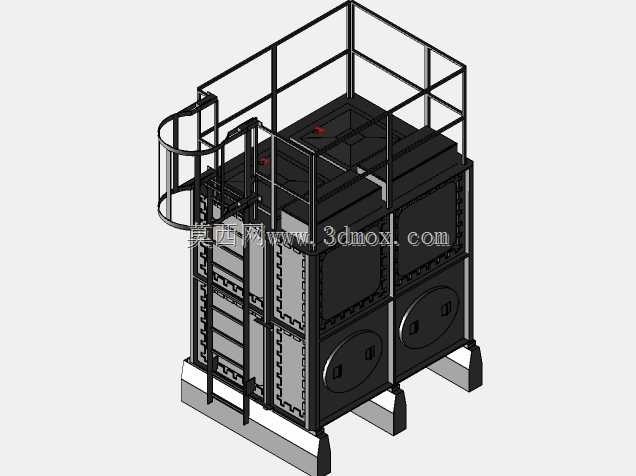

这款装配式组合储水水箱，主要面向民用建筑二次供水、工业生产循环水储配、消防应急储水等场景设计，区别于传统焊接式储水罐体，采用模块化拼装的结构逻辑，可根据项目实际储水量需求灵活调整拼装模块数量，适配不同场地的安装边界条件。从结构设计来看，箱体主体采用板块拼接形式，板块间通过密封紧固件连接，无需现场大量焊接作业，能大幅缩短现场安装周期，同时降低焊接变形带来的密封失效风险。箱体底部设置了混凝土支墩式安装基座，基座预留了管道对接的操作空间，进出水接口、排污接口、溢流接口均在箱体下部预设对应安装位，接口位置可根据项目管线走向做局部调整，适配不同项目的管线排布逻辑。箱体顶部设置了带安全护栏的检修操作平台，平台一侧配置了笼式爬梯，爬梯与平台护栏做一体化衔接，满足日常检修、内部清洁作业的安全防护要求，护栏高度符合工业操作平台的安全规范，避免检修作业人员坠落风险。箱体板块采用加强筋压型结构，在不增加板材整体厚度的前提下提升板块的抗水压变形能力，可根据储水高度调整板块的加强筋密度，高液位区域的板块加强筋排布更密，低液位区域可适当降低加强筋密度，在保证结构强度的前提下控制整体制造成本。设计过程中充分考虑了运输与安装的便利性，单块拼装板块的尺寸控制在常规货运车辆的装载边界内，无需特殊超限运输设备，现场安装时仅需普通吊装工具即可完成板块就位，无需大型起重设备长期驻场。箱体内部可根据需求设置拉筋结构，当储水容积较大、液位较高时，内部横向、纵向拉筋可抵消水体对箱体板块的侧压力，避免板块长期受水压作用出现鼓胀变形，延长设备整体使用寿命。顶部检修平台预留了通气装置、液位计安装位，可直接配套常规的液位监测设备，实现储水液位的实时监控，适配自动化供水系统的联动控制需求。这类装配式水箱相比传统混凝土储水池，自重更轻，对安装场地的地基承载力要求更低，同时内部板材可选用食品级材质适配生活饮用水储水需求，也可选用防腐材质适配工业循环水、消防水的储放要求，应用场景覆盖范围较广。
