建筑结构配筋基础脚节点构造

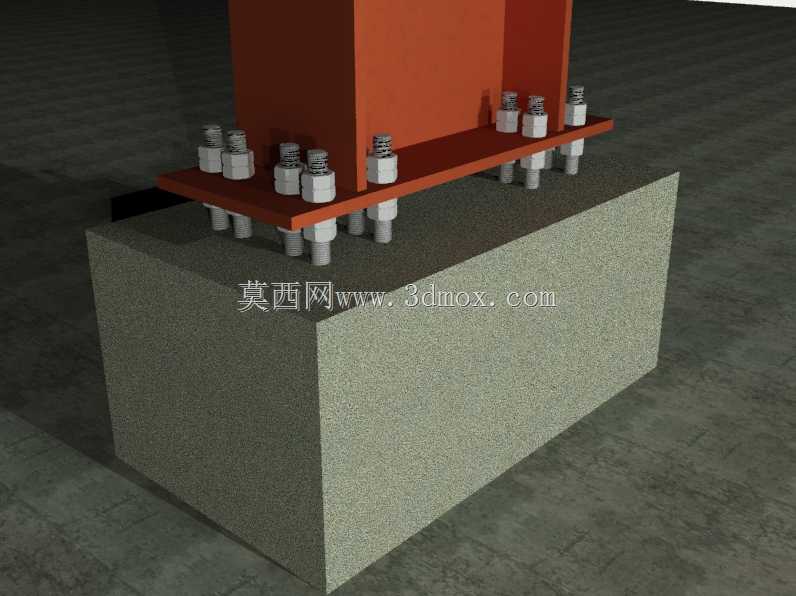

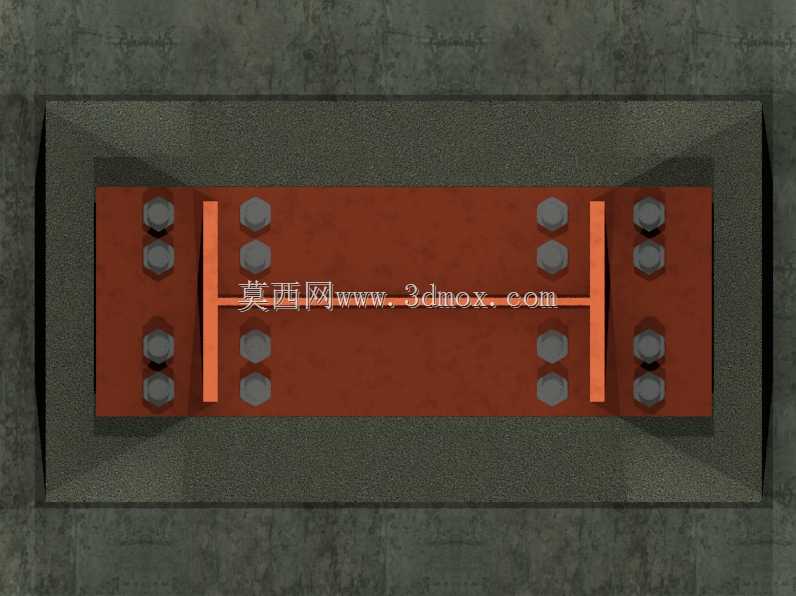

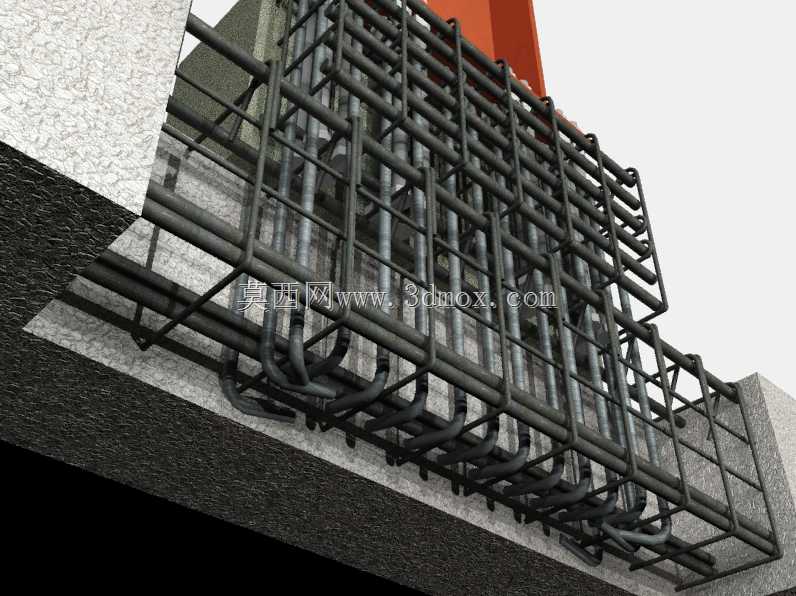

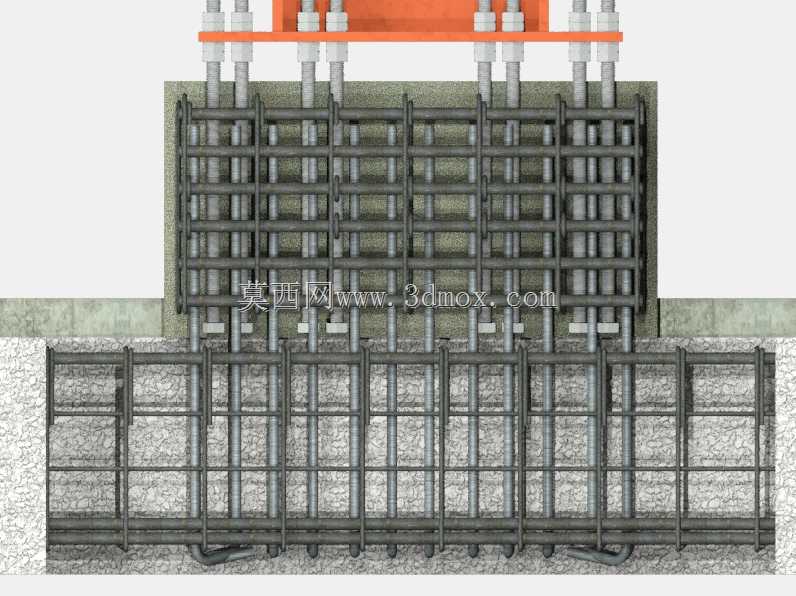

在民用建筑、工业厂房的上部荷载传递路径中，结构基脚是衔接上部承重构件与地基持力层的核心受力节点，带钢筋的结构基脚主要应用于框架结构、排架结构的柱底承接场景，也可用于重型设备基础的荷载扩散部位，解决竖向荷载、水平剪力、弯矩共同作用下的地基应力集中问题，避免基础出现冲切破坏、不均匀沉降等工程隐患。从设计逻辑来看，该基脚的钢筋排布完全贴合受力传导路径，底层双向受力筋承担基底反力产生的弯矩，向上弯折的锚固段与上部柱体、工字梁、w型梁的预埋钢筋形成可靠拉结，保证节点部位的力传递连续性，避免应力突变导致的混凝土开裂。基脚的混凝土保护层厚度严格匹配工程规范要求，底层钢筋与垫层之间预留足够间隙，保证混凝土握裹层完整，侧边钢筋的排布兼顾混凝土浇筑时的振捣空间，避免出现蜂窝、露筋等施工缺陷。预埋螺栓的定位精度直接决定上部构件的安装效率，模型中螺栓的排布位置与上部工字梁、w型梁的安装孔位完全对应，螺栓外露长度满足双螺母紧固、垫片安装的操作空间，螺栓底部的弯钩锚固段与底层钢筋网焊接固定，避免混凝土浇筑过程中出现螺栓移位。从安装边界来看，该基脚的平面尺寸根据上部荷载大小、地基承载力特征值计算确定，边缘预留的施工操作面满足模板支设、后期防腐处理的作业需求，基脚顶面的标高预留二次找平层厚度，保证上部构件安装后的标高精度。钢筋网片的排布间距兼顾受力需求与混凝土骨料的通过性，节点部位的钢筋弯折半径符合钢筋锚固的规范要求，避免弯折处出现应力集中导致的钢筋断裂。不同直径钢筋的排布位置严格对应受力大小，受力较大的柱底冲切破坏锥体范围内加密箍筋与斜向加强筋，提升节点的抗剪、抗冲切性能，w型梁与基脚衔接部位的附加钢筋承担梁端传递的负弯矩，避免梁底与基脚衔接处出现开裂。整个模型的构造细节还原了实际工程中的配筋逻辑，可用于结构施工交底、配筋工艺演示、节点受力模拟等场景，帮助结构设计人员、施工技术人员直观理解基脚内部的钢筋排布逻辑，核对现场钢筋绑扎的位置与数量，避免施工过程中出现配筋遗漏、位置错误等问题，也可作为土建类专业的教学演示模型，帮助学员理解基础节点的受力原理与构造要求。
