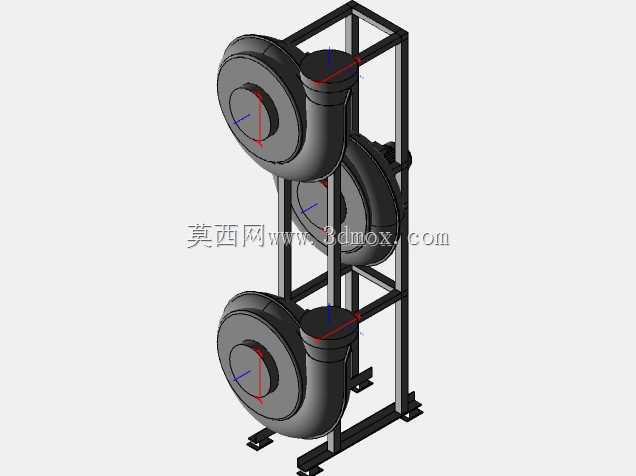

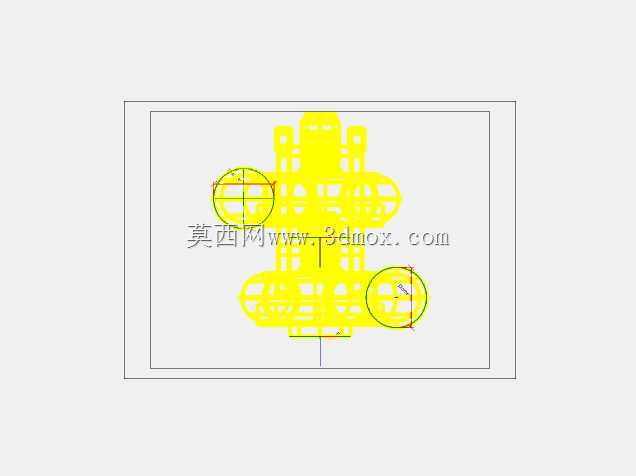

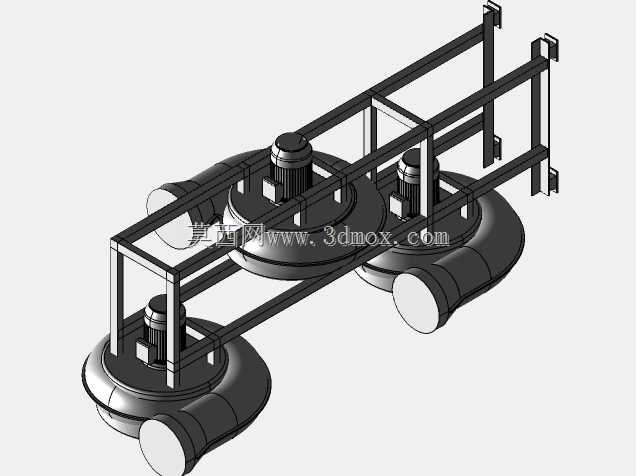

风管抽风机族系列参数化三维构件

　　在民用建筑暖通系统、工业厂房通风排风、地下管廊空气置换、商业综合体新风配套等场景中，风管抽风机是衔接通风管网与动力输出的核心构件，日常选型与管线综合排布时，往往需要匹配不同风管口径、安装间距、风压参数的适配机型，常规通用模型很难覆盖项目里多变的安装边界需求。这套参数化构件在设计时，优先考虑了BIM项目里的快速适配需求，将风机的进出风口法兰尺寸、机壳长度、电机安装位高度、吊装吊点间距都做了可驱动的参数关联，设计人员在Revit环境中调用时，不需要重新绘制基础轮廓，只需要输入项目对应的风管公称直径、设计风量对应的机号参数，就能直接生成匹配当前管段的风机模型，大幅减少机电建模过程中的重复建模工作量。从实际安装边界来看，

　　这类风管抽风机的安装预留空间需要同时考虑三个维度的尺寸要求：沿风管走向的轴向长度，需要预留出风机本体加上两端软接的安装距离，避免与相邻的防火阀、消声器等管线构件发生碰撞；垂直于风管走向的径向尺寸，需要考虑电机侧的检修操作空间，通常要预留不小于电机外壳直径1.2倍的操作面，方便后期运维时更换轴承、检修电机绕组；吊装场景下的顶部预留空间，需要匹配吊筋长度、减震器的安装高度，保证风机底部与吊顶完成面之间预留足够的冷凝水引流、接线操作空间。从功能特性上，该系列构件覆盖了常见的低压排风系统中常用的直联传动风管风机机型，机壳采用螺旋蜗壳型线设计，建模时还原了实际产品的蜗壳曲率、叶轮叶片的安装角度，在做管线综合碰撞检查时，

　　不会因为模型简化出现隐形碰撞点，比如实际施工中容易忽略的电机接线盒突出尺寸、底部冷凝水排水嘴的伸出长度，都在模型中做了1:1的还原，避免后期施工时才发现管线冲突导致的返工。在设计思路上，这套构件没有采用固定尺寸的块式建模逻辑，而是将风机拆解为机壳、叶轮、电机、法兰、吊耳、接线盒六个独立的参数化模块，每个模块的尺寸都与核心的机号参数做了公式关联，当调整风机风量参数时，所有关联部件的尺寸都会同步按比例调整，同时自动匹配对应压力等级下的法兰螺栓孔数量、孔径参数，完全符合通风管道施工规范里的法兰连接要求。针对不同的安装场景，构件里还预留了吊装、落地安装两种安装模式的切换选项，切换到落地安装模式时，会自动生成配套的型钢支架，支架的高度、

　　横担长度也会随风机尺寸自动调整，不需要设计人员单独绘制支架模型。在工业厂房的排风项目中，这类风机往往需要搭配隔音棉、防火软接使用，模型中也预留了软接的安装基准面，设计人员只需要在基准面位置直接绘制软接构件即可，不需要反复对齐安装点位。在地下车库的排风系统应用中，这类风机通常与排烟系统共用管网，模型的耐温等级对应的外壳厚度参数也做了对应设置，方便选型时直接匹配消防验收的相关要求。很多机电建模人员在做项目时，经常遇到通用模型与实际采购设备尺寸不符的问题，这套参数化构件的尺寸逻辑完全参照主流通风设备厂商的样本参数做的参数映射，调整参数后生成的模型尺寸与实际到货设备的安装尺寸偏差控制在5mm以内，完全满足施工图深度的建模要求，不需要在项目后期再根据设备厂商的图纸反复调整模型。在做管线综合排布时，该模型的所有实体部分都做了碰撞检测的实体属性，不会出现透模、漏检的问题，尤其是风机与风管连接的变径段、电机与桥架的安全间距，都能在碰撞检查时被准确识别，帮助设计人员在建模阶段就排查掉90%以上的现场安装冲突点。
