多跨式钢结构支撑框架三维结构设计

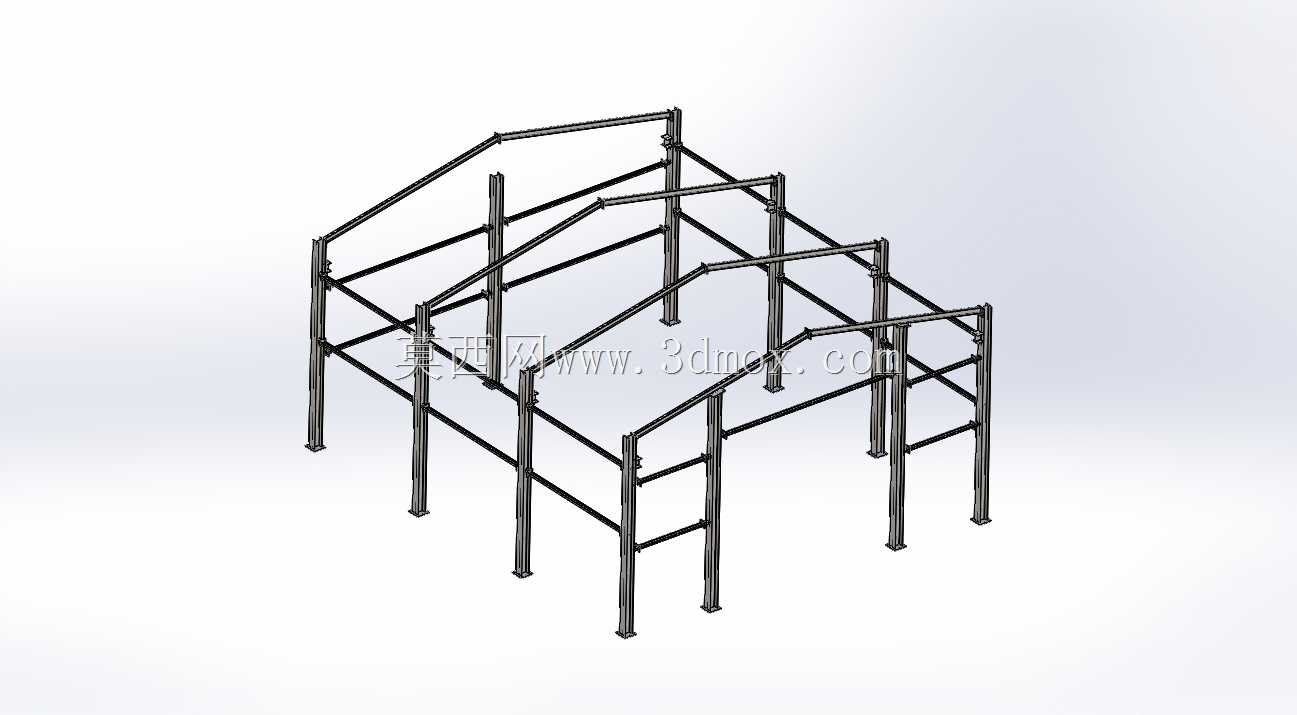

这套多跨式钢结构支撑框架，主要面向小型工业厂房附属作业棚、户外设备防护遮雨棚、临时物料存放区围护结构这类场景设计，日常可作为光伏板铺设承载架、轻型管线布设支撑骨架、厂区临时作业区的顶部承重结构使用，能适配常规风压、积雪荷载下的户外使用需求，整体采用等截面型钢作为主受力构件，立柱与横梁之间通过节点连接板配合螺栓紧固，也可根据现场施工条件选择焊接固定，兼顾预制装配的便捷性与现场调整的灵活性。从结构受力逻辑来看，设计阶段优先考虑了竖向荷载的均匀传递，每根立柱的底部都预留了地脚螺栓连接位，可直接与现场预制的混凝土独立基础固定，立柱间距按照常规轻型屋面的檩条布设跨度设置，避免横梁出现过大的跨中挠度，顶部斜向梁段按照常规排水坡度设置，既可以满足屋面排水的找坡需求，也能通过斜撑的受力分解，降低水平风荷载对整体框架的侧向推力，框架纵向设置了多道横向联系梁，将单组立柱连接为整体受力体系，避免单根立柱受侧向力出现失稳变形。在安装边界的考量上，整套框架的单根构件长度都控制在常规运输车辆的装载尺寸范围内，现场不需要额外进行大型构件的二次裁切，所有节点的连接孔位都在预制阶段完成定位加工，安装时只需要按照对应孔位对齐紧固即可，不需要现场反复测量放线，能大幅缩短现场施工的周期。框架的横向跨度适配常规小型作业区的通行需求，立柱底部的安装点位避开了常规设备摆放、人员通行的核心区域，不会对场地内部的作业动线造成遮挡，纵向可根据实际场地的长度需求，通过增减标准跨段的数量进行灵活拼接，不需要对原有结构的受力节点做额外修改。从构件选型来看，主立柱采用矩形截面型钢，抗扭性能优于同截面的槽钢或角钢，能更好应对户外不规则方向的风荷载作用，横梁采用同规格型钢，与立柱连接时节点接触面积更大，连接强度更有保障，斜向支撑构件采用稍小规格的型钢，在满足受力要求的前提下尽可能降低整体结构的自重，减少基础的承重负担。整套结构没有多余的装饰性构件，所有外露构件都可在安装完成后统一做防腐防锈涂装，适配户外长期使用的耐候需求，也可根据后续使用需求，在框架侧面加装围护板材，改造为封闭式的临时储物空间或设备防护间。
