公路跨路钢结构人行过街天桥结构设计

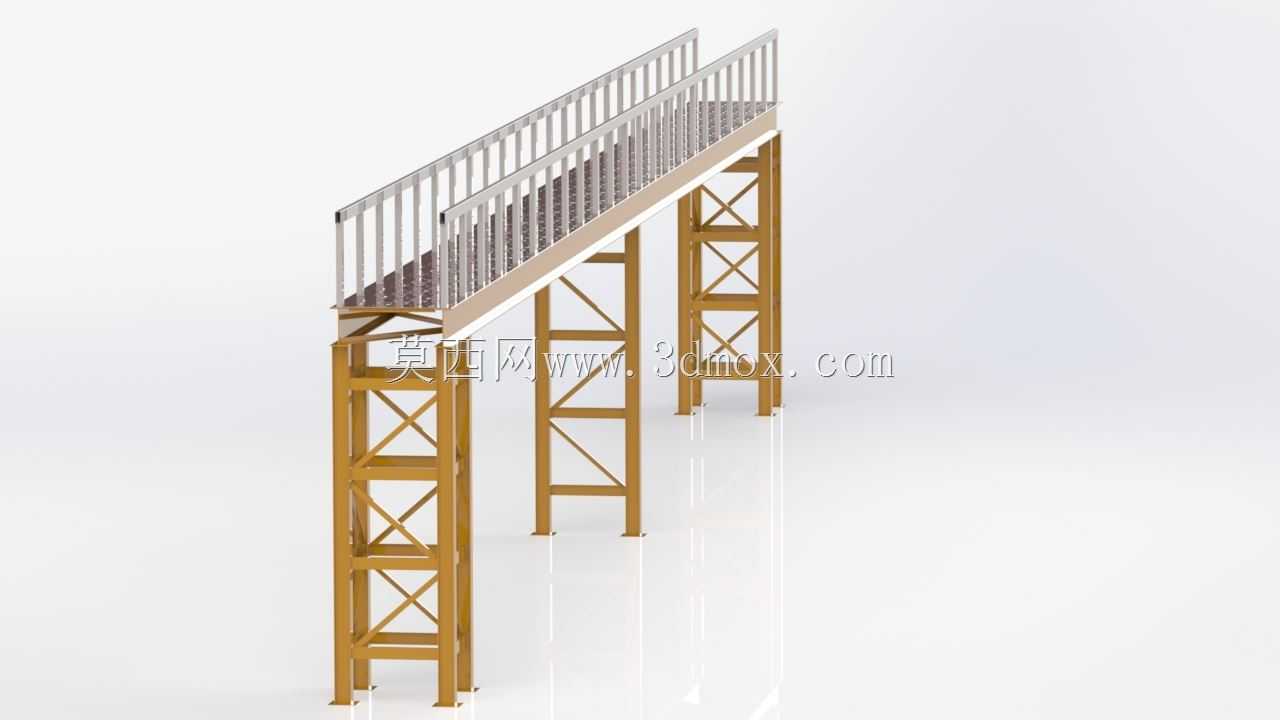

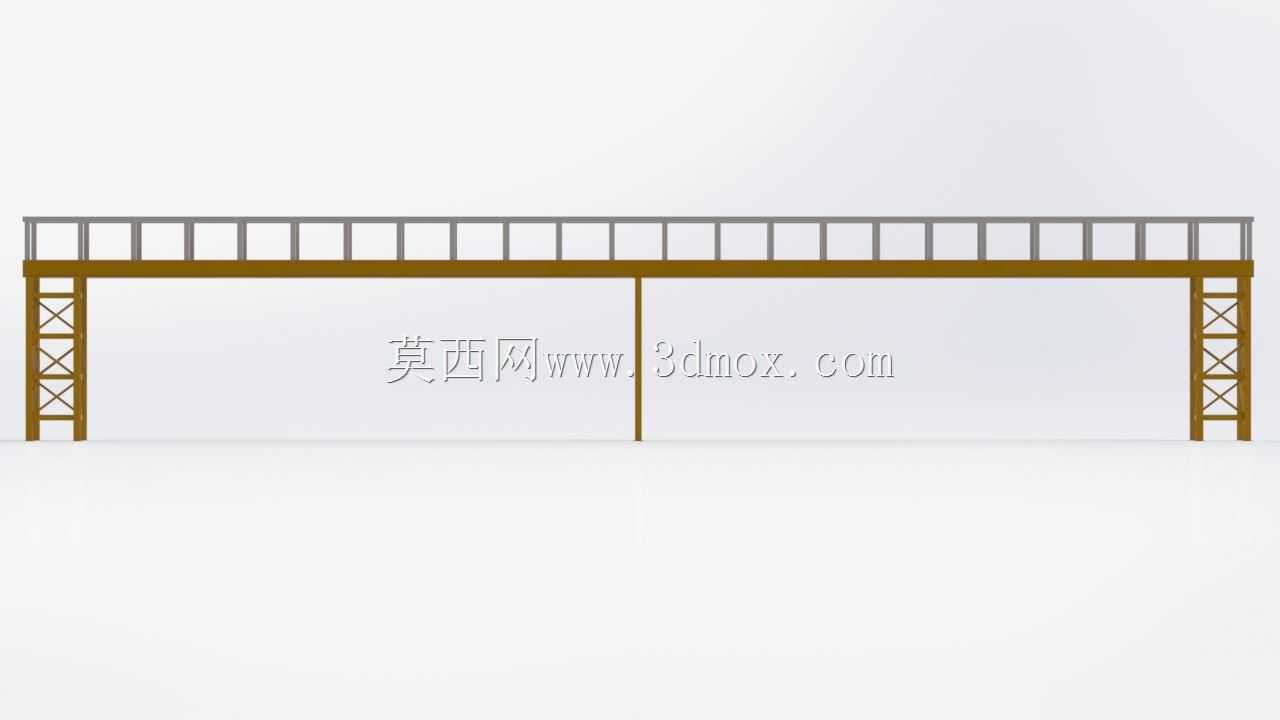

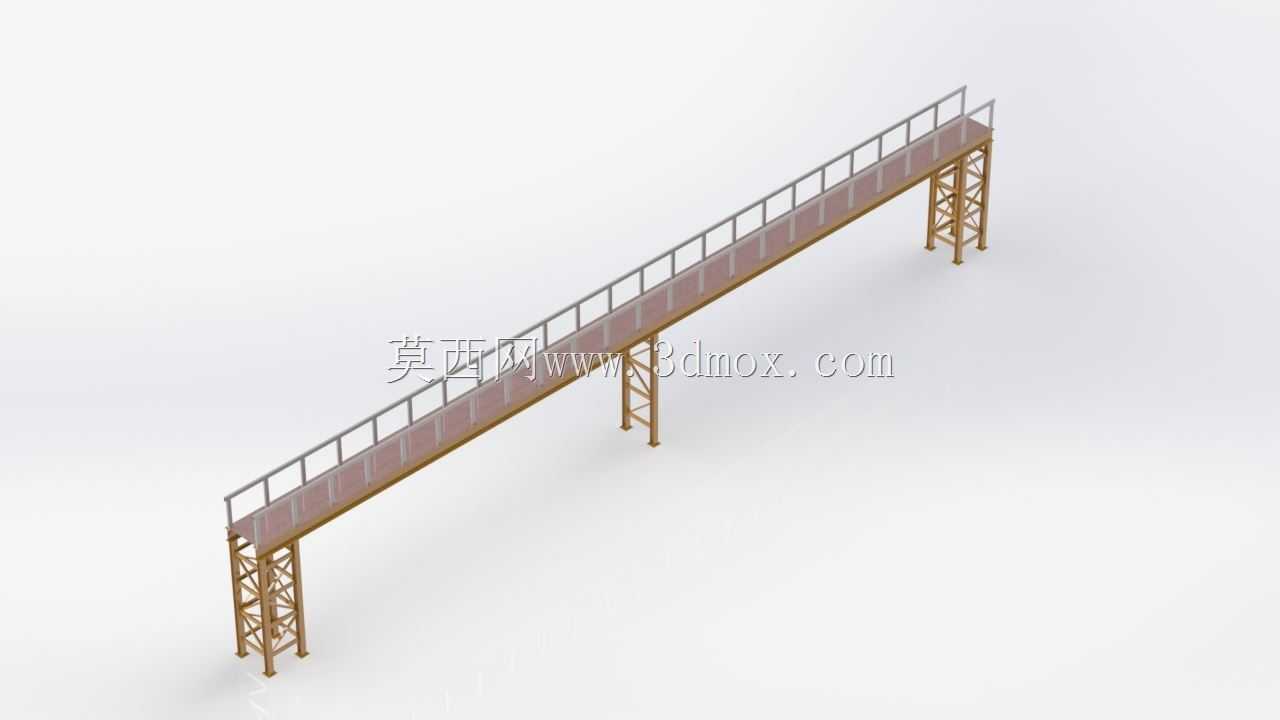

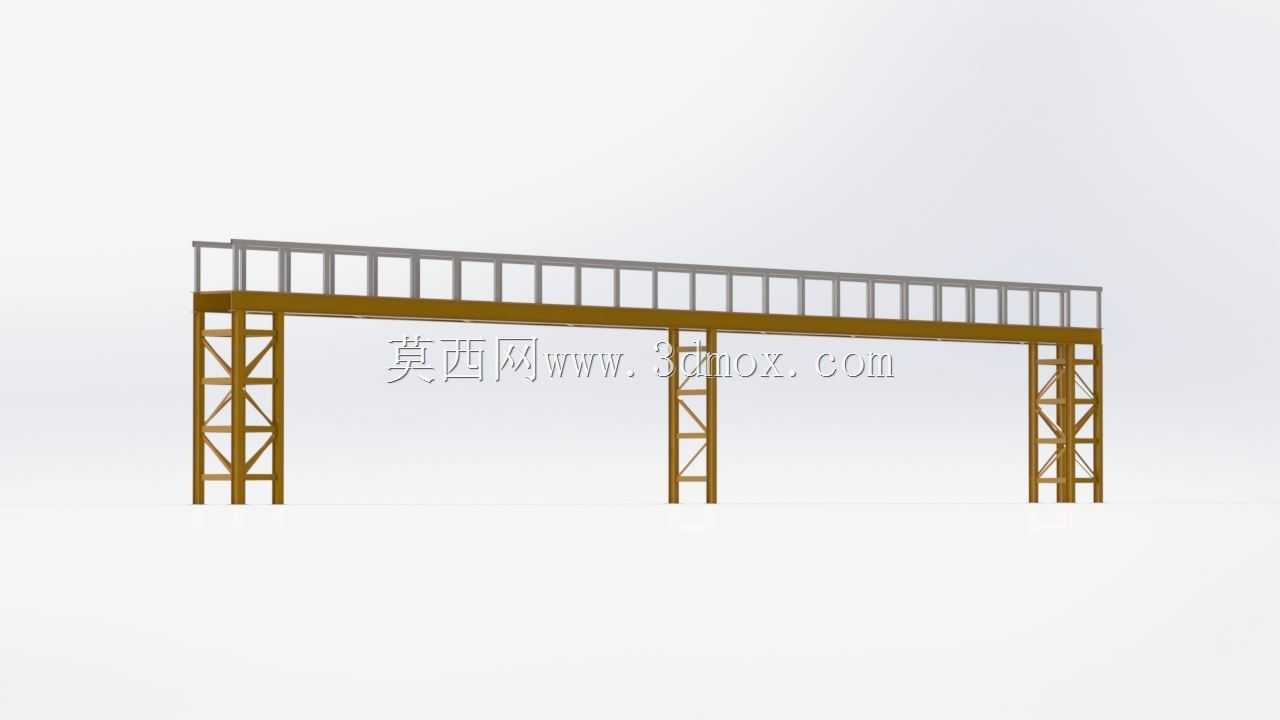

在城市次干路、厂区内部路网以及城郊公路的交叉节点处，人行过街设施的布设一直是兼顾通行效率与行人安全的核心考量，这款钢结构人行天桥的设计，正是针对这类无法设置地面信号灯控斑马线的路段，解决行人横穿道路与机动车流的冲突问题。不同于大跨度市政桥梁的冗余设计，这款天桥的尺寸设定完全贴合常规双向四车道公路的跨径需求，桥面净宽1.5米可满足双人并行、单人携行非机动车的通行宽度，6米的净空高度可覆盖常规货运车辆、公交车辆的通行限界，45米的总跨径可一次性跨越主路全幅路面，无需在道路中间设置中墩，避免占用车道空间、减少对行车视线的遮挡。

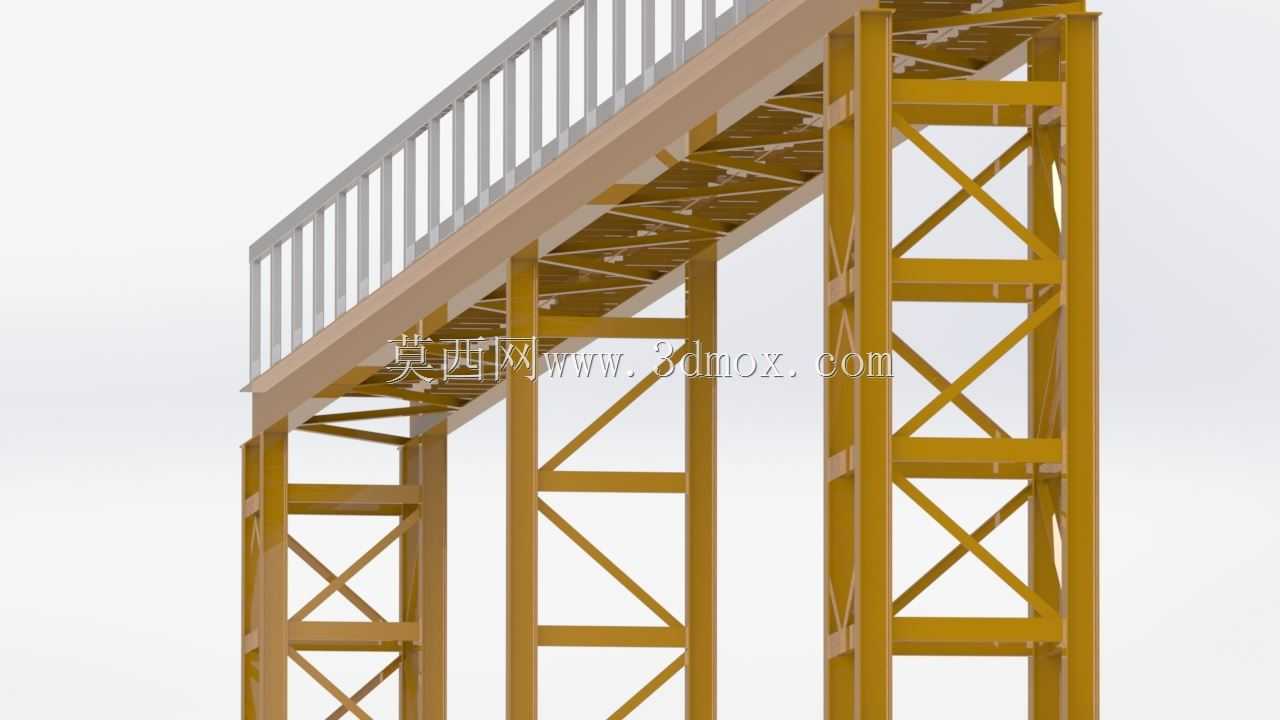

从结构受力逻辑来看，设计阶段优先选用了成熟的型钢组合方案，桥身主承重梁采用工字钢，凭借截面抗弯模量高的特性承担桥面竖向荷载与行人动载，支撑立柱采用C型槽钢拼焊成桁架结构，每一组立柱都设置交叉斜向角钢缀条，将竖向荷载均匀传导至地面基础，同时抵消横向风载、行人跑动带来的水平晃动量，相比实腹式立柱可减少近四成的钢材用量，同时提升结构整体抗扭性能。桥面两侧的护栏采用竖向密排栏杆设计，栏杆间距严格控制在防止儿童钻出的安全范围内，扶手高度符合人行设施的安全规范，栏杆底部与桥面边梁焊接固定，无需额外打孔破坏桥面铺装层的整体性。

建模过程中，所有型钢构件的连接节点都做了贴合实际施工的处理，立柱与主梁的连接位置设置加劲肋，分散节点处的应力集中，桁架斜撑与立柱的连接采用等强焊接的节点板设计，每一处构件的截面参数都对应常规国标型钢的规格，不需要额外定制异形钢材，可直接采购成品型材下料加工，降低现场施工的裁切、焊接工作量。安装边界方面，立柱底部预设地脚螺栓连接法兰，可与现场浇筑的混凝土承台式基础直接对接，桥身分段长度控制在常规运输车辆可承载的范围内，现场可通过小型吊机完成分段拼接，不需要长时间全幅封闭道路，能最大限度减少施工对路段通行的影响。这类天桥除了公路过街场景外，也可适配厂区内部跨生产线通道、园区跨景观河道的人行连通需求，结构模块化的设计可根据实际跨径调整桁架段数，适配不同宽度的跨越场景。
