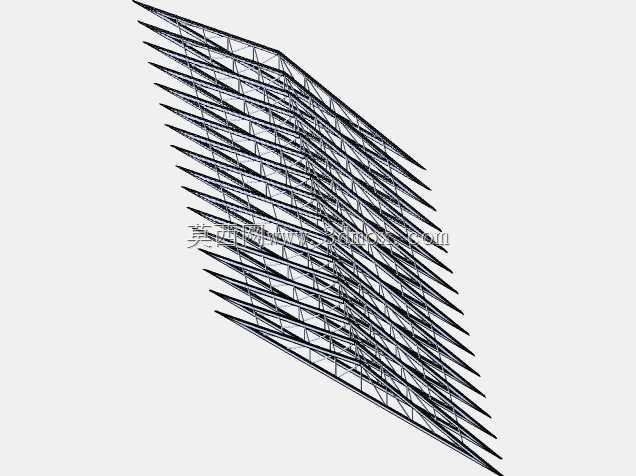

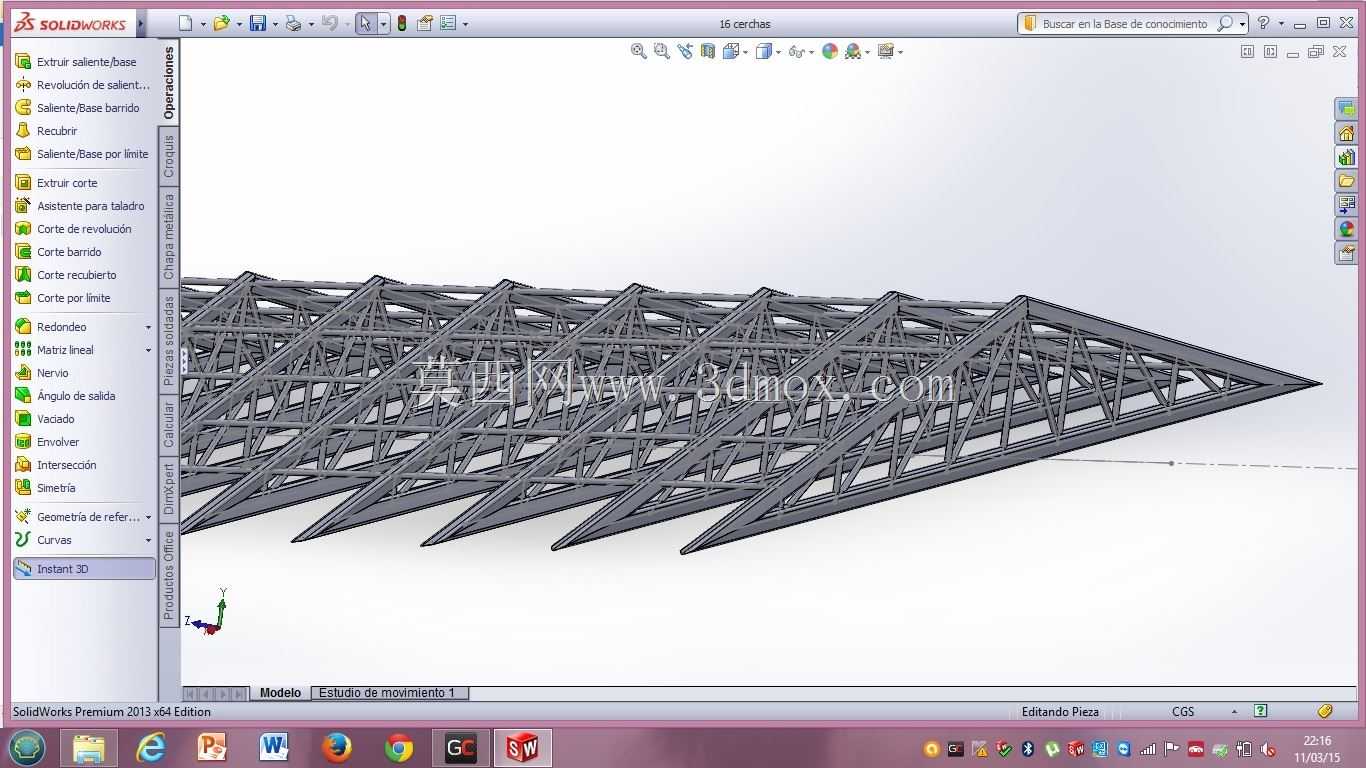

大跨度空间桁架式屋盖承重结构

这类空间桁架结构常应用于大跨度工业厂房、仓储库房、中小型体育场馆、露天站台的屋面承重体系中，核心作用是承担屋面铺装、积雪积灰、检修活载以及侧向风载，将上部荷载均匀传递至下部排架柱或承重墙体，相比实腹式钢梁，在同等跨度下能大幅降低结构自重，减少下部基础的承载负荷。从结构构型来看，该桁架采用三角形截面的空间格构式设计，上弦杆按照屋面找坡的角度设置，匹配常规屋面排水坡度要求，下弦杆保持水平以控制结构整体高度，腹杆按照受力最优的角度交错布置，在节点处实现汇交传力，避免杆件出现偏心受载的情况，相邻桁架单元之间可通过系杆、水平支撑连接成整体，形成稳定的空间受力体系，有效抵抗纵向水平力，防止单榀桁架出现侧向失稳。设计过程中首先要明确建筑的跨度要求、柱网排布边界，确定桁架的总高度与节间划分，通常桁架高度取跨度的1/12到1/18，节间长度匹配上弦屋面檩条的布置间距，避免上弦杆出现节间荷载导致的局部弯矩，所有杆件的截面选型都要经过轴力验算，压杆额外验算长细比控制在规范允许范围内，节点处采用相贯线焊接或者节点板连接，保证传力路径直接顺畅，减少应力集中的风险。安装阶段可采用地面分段拼装后整体吊装的方式，也可采用高空散装的方案，需要提前核算吊装过程中桁架的临时受力状态，设置临时加固杆件防止吊装变形，安装就位后第一时间完成支撑构件的连接固定，形成稳定结构单元后再进行后续屋面工序施工，结构的外轮廓尺寸需要严格匹配建筑的净空要求，端部支座节点要预留足够的安装调节余量，适配下部支撑结构的施工误差，同时要考虑后期屋面检修的荷载预留，在桁架上弦设置检修走道的固定点位，避免后期加装构件对原结构造成额外损伤。
