钣金控制设备防护壳体结构设计

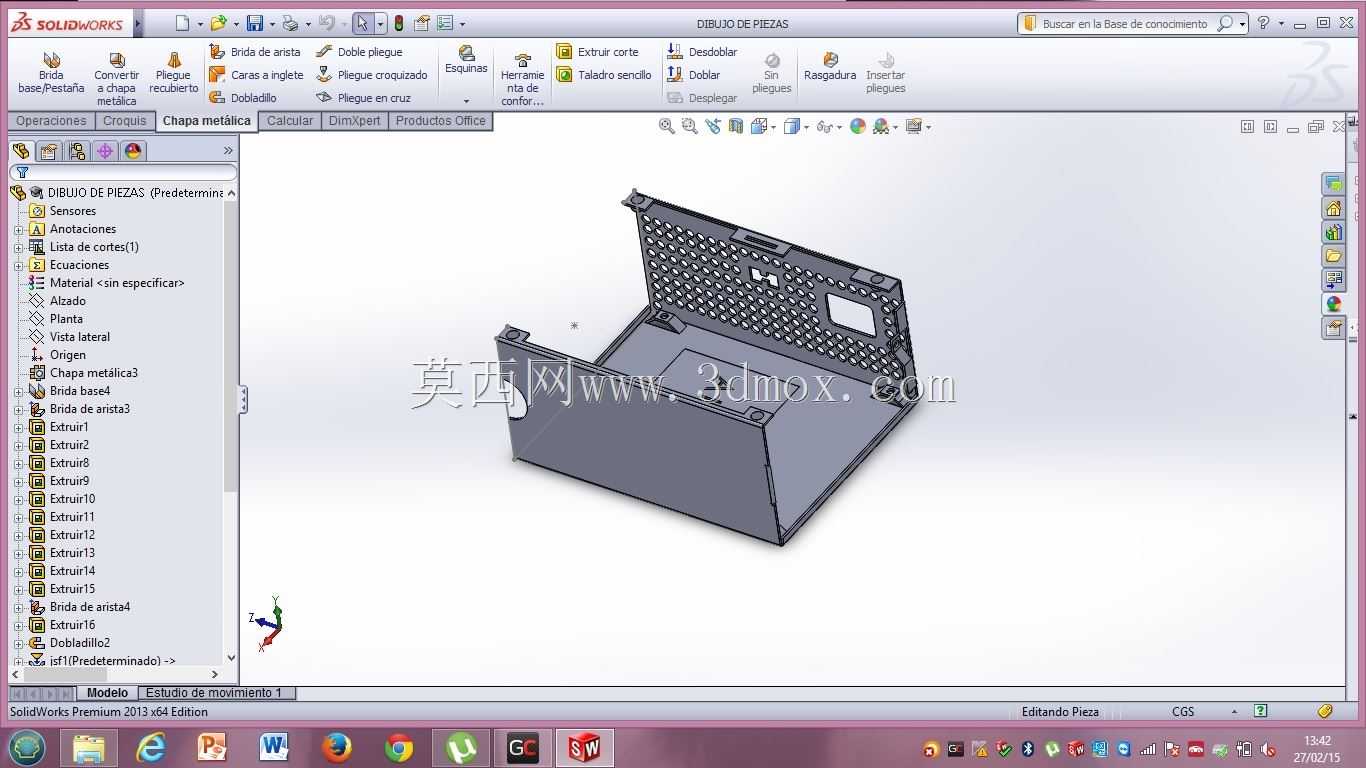

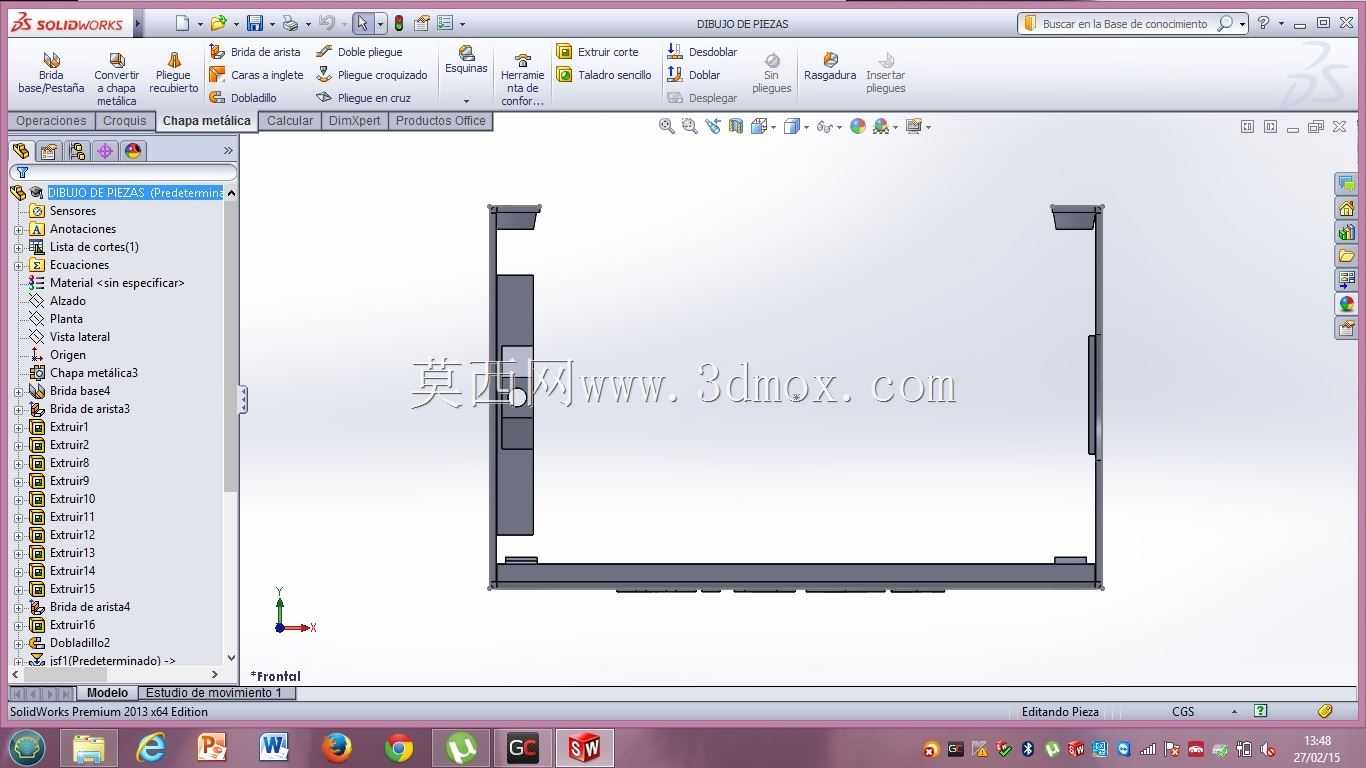

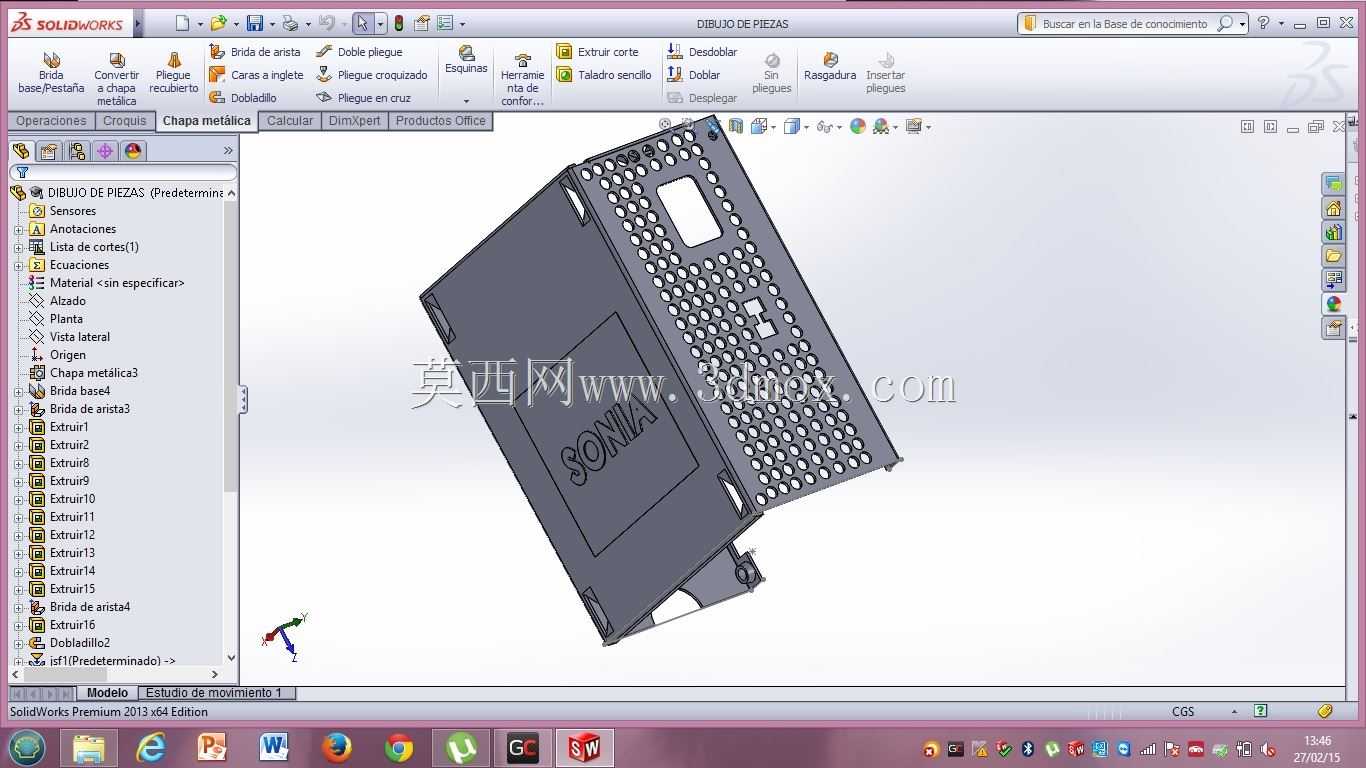

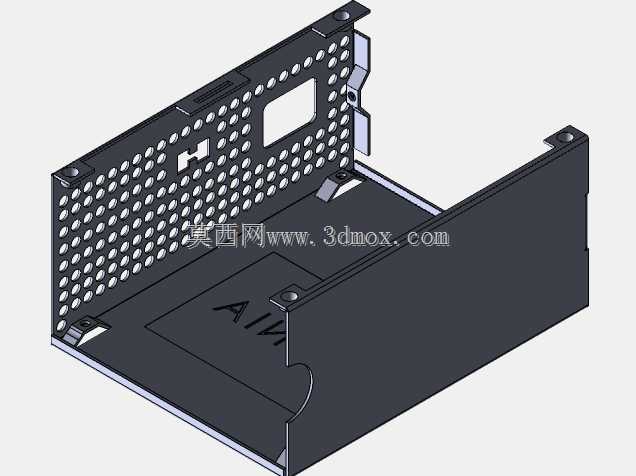

　　这类钣金控制壳体多应用在工业现场的分布式控制节点、小型设备内置电控单元防护场景，比如生产线旁的本地IO控制站、小型专用设备的主控舱、户外终端设备的内置控制仓，核心作用是为内部的控制电路板、接线端子、小型继电器等电气元件提供物理防护，隔绝车间内的切削碎屑、冷却液飞溅、粉尘堆积，同时兼顾电磁屏蔽的基础需求，避免外界电磁干扰影响控制信号稳定性，也防止内部电路的电磁辐射对外围敏感设备造成干扰。从结构设计思路来看，整体采用折弯一体成型的主体框架，减少拼接焊缝的数量，既提升壳体整体的结构刚性，也能降低加工环节的焊接工作量，控制生产制造成本。壳体的上盖部分设计了密集的阵列通风孔，这些孔位的排布避开了内部核心元件的安装区域，

　　在保证通风散热效率的同时，不会让大尺寸的杂物直接掉落到电路板上，孔位的直径经过匹配设计，刚好可以阻挡常见的车间金属碎屑、螺钉头等异物进入壳体内部。侧壁预留的方形开孔是为了安装嵌入式的操作按钮、状态指示灯或者通讯接口，开孔的边缘做了折弯翻边处理，既可以提升开孔处的结构强度，避免安装接口时出现钣金变形，也能消除开孔处的锐边，防止装配人员接线时被划伤。壳体的底部设计了内凹的安装定位槽，对应安装面上的固定孔位，可以直接卡在设备预设的安装凸台上，不需要额外做对位调整，降低现场装配的难度，安装边界的尺寸公差控制在±0.2mm范围内，保证和配套设备的安装位完全贴合，不会出现装配间隙过大导致的防护等级下降问题。在结构细节处理上，

　　壳体的所有折弯内角都做了避空设计，避免钣金折弯时出现材料挤压开裂的问题，折弯外角做了小圆弧钝化处理，没有尖锐的棱角，方便装配过程中的搬运操作。壳体的拼接位置采用卡扣预定位加螺钉紧固的连接方式，卡扣可以在打螺钉前先将上下盖固定在正确位置，不需要装配人员全程手扶对位，提升装配效率，紧固螺钉选用标准的十字盘头螺钉，和行业内通用的安装工具匹配，不需要特殊工具即可完成拆装维护。内部预留的安装柱高度经过测算，刚好让电路板和壳体底部保持5mm的间隙，既可以避免电路板底部的焊点直接接触钣金壳体造成短路，也能在壳体底部形成一层空气流通层，帮助电路板工作时产生的热量通过空气对流散出。考虑到部分应用场景需要经常开盖检修，壳体的一侧设计了一体成型的铰接位，

　　可以配套安装小型合页，实现上盖的翻转开启，不需要完全拆下上盖即可完成内部元件的检修和接线操作，降低后期维护的工作量。壳体的表面处理采用常规的静电喷塑工艺，设计时预留了喷塑的工艺余量，所有配合面的尺寸都考虑了喷塑层的厚度，不会因为喷塑后尺寸变化导致上下盖无法正常扣合。在承重设计上，壳体主体采用1.2mm厚度的冷轧钢板折弯成型，在安装固定点的位置做了局部加强压筋，保证通过四个安装点固定时，壳体不会因为内部元件的重量出现中部下凹变形，整体可以承载3kg以内的电气元件安装需求，完全满足小型控制单元的安装承重要求。通风区域的钣金部分做了向内的微折弯，形成类似导流的结构，让进入壳体的空气可以顺着内壁流向发热元件的位置，提升自然对流的散热效率，不需要额外加装散热风扇即可满足常规功率控制元件的散热需求，减少后期运行的故障点。
