工业厂房用坡屋面钢桁架支撑结构

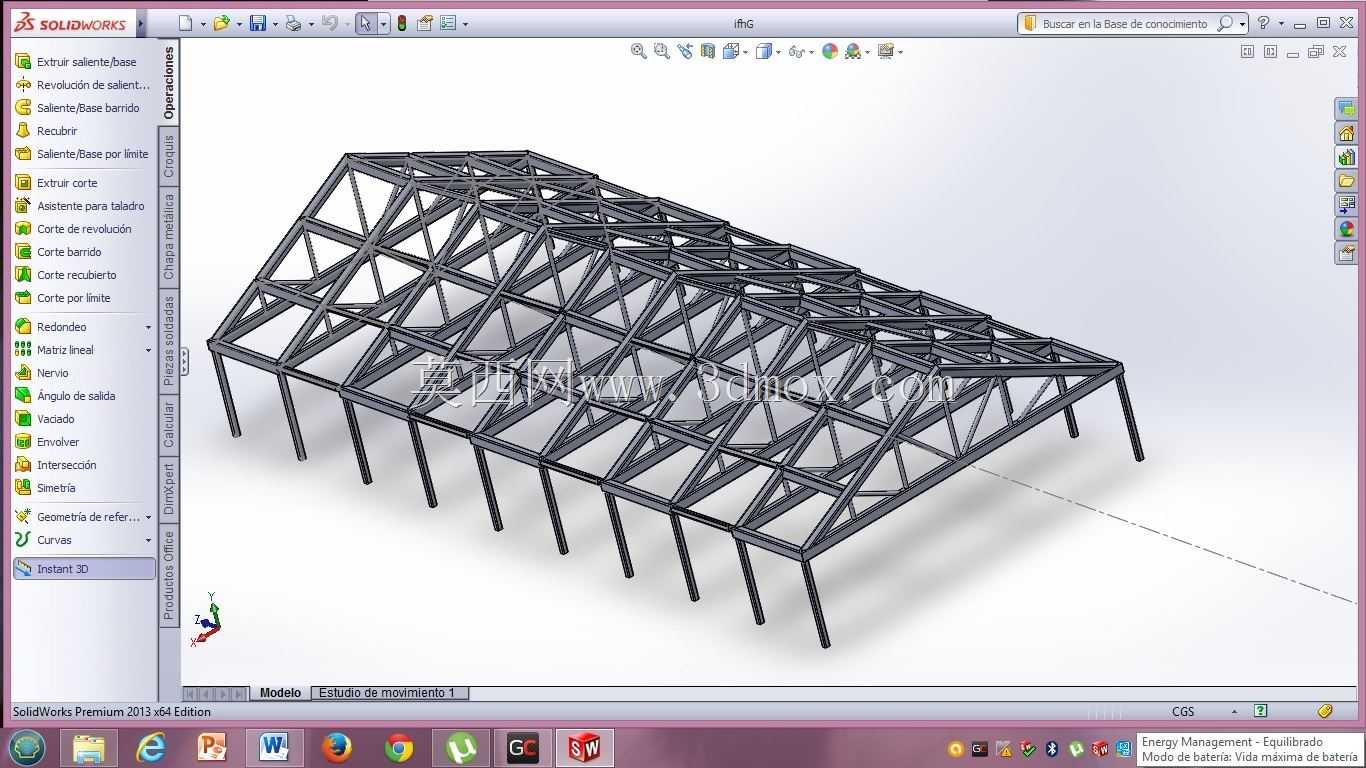

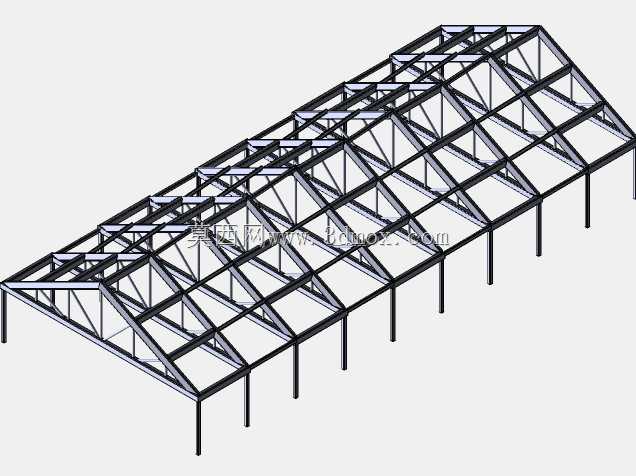

　　这类坡屋面钢桁架结构，多应用于大跨度单层工业厂房、仓储库房、小型公共场馆的屋面承重体系中，核心作用是承接屋面围护板材的竖向荷载、屋面活荷载以及风、雪等自然荷载，将荷载均匀传递至下部竖向支撑立柱，再传导至建筑基础，避免屋面出现局部变形、塌陷等问题。从结构设计逻辑来看，该桁架采用三角形腹杆布置形式，上弦杆按照屋面排水坡度设置为连续斜向构件，下弦杆为水平受力构件，腹杆通过交错焊接形成稳定的三角受力单元，这种布置方式可以在最小化钢材用量的前提下，最大化提升结构的整体抗弯、抗剪性能，相比实腹式屋面梁，能降低30%以上的结构自重，同时适配更大的柱网跨度，减少厂房内部立柱数量，释放更多可用作业空间。在实际安装边界上，

　　该桁架的竖向支撑立柱沿跨度方向等距排布，立柱底部需与下部混凝土基础或屋面承重梁通过预埋锚栓刚性连接，单榀桁架之间需要通过横向系杆、水平支撑做拉结固定，形成整体空间受力体系，避免单榀桁架出现侧向失稳；桁架上弦杆预留有屋面檩条的安装孔位，可直接适配C型或Z型冷弯薄壁檩条的安装，无需现场额外钻孔加工，降低现场施工的焊接、打孔工作量。从功能特性来看，该桁架所有杆件均采用等截面型钢制作，节点处采用相贯线焊接或节点板螺栓连接，整体结构的受力路径清晰，荷载传递直接，在承受屋面均布荷载时，上弦杆主要承受压应力，下弦杆主要承受拉应力，腹杆则承担剪力与局部弯矩，各杆件的受力状态明确，便于设计阶段做截面选型与应力校核。设计过程中需要重点考量桁架的矢高比，

　　通常坡屋面桁架的矢高控制在跨度的1/6到1/4区间，该区间内的桁架杆件内力分布最为均匀，不会出现局部杆件应力过大的问题，同时也能匹配常规屋面排水坡度的要求，避免屋面积水。在实际工程应用中，这类桁架还可以根据项目的实际跨度、荷载等级做参数化调整，比如在积雪荷载较大的区域，可以适当加密腹杆间距、增大上弦杆的截面规格，在有悬挂荷载需求的厂房（比如需要悬挂照明管线、通风管道、小型起重设备），可以在下弦杆对应位置增设加劲肋，提升局部承载能力。该结构的外形完全适配双坡屋面的造型需求，立柱高度统一，现场拼装时可以先在地面将单榀桁架焊接拼装完成，再通过起重设备吊装就位，相比高空散装的施工方式，能大幅缩短施工周期，降低高空作业的安全风险。

　　需要注意的是，桁架所有杆件的连接节点必须做满焊处理，焊接完成后需要做除锈、防腐涂装处理，避免长期使用过程中出现锈蚀，影响结构的整体使用寿命；在安装完成后，需要逐一复核桁架的垂直度、上弦杆的坡度偏差，确保偏差值在施工规范允许的范围内，避免后续屋面铺装出现平整度问题。
