参数化测地线穹顶结构设计

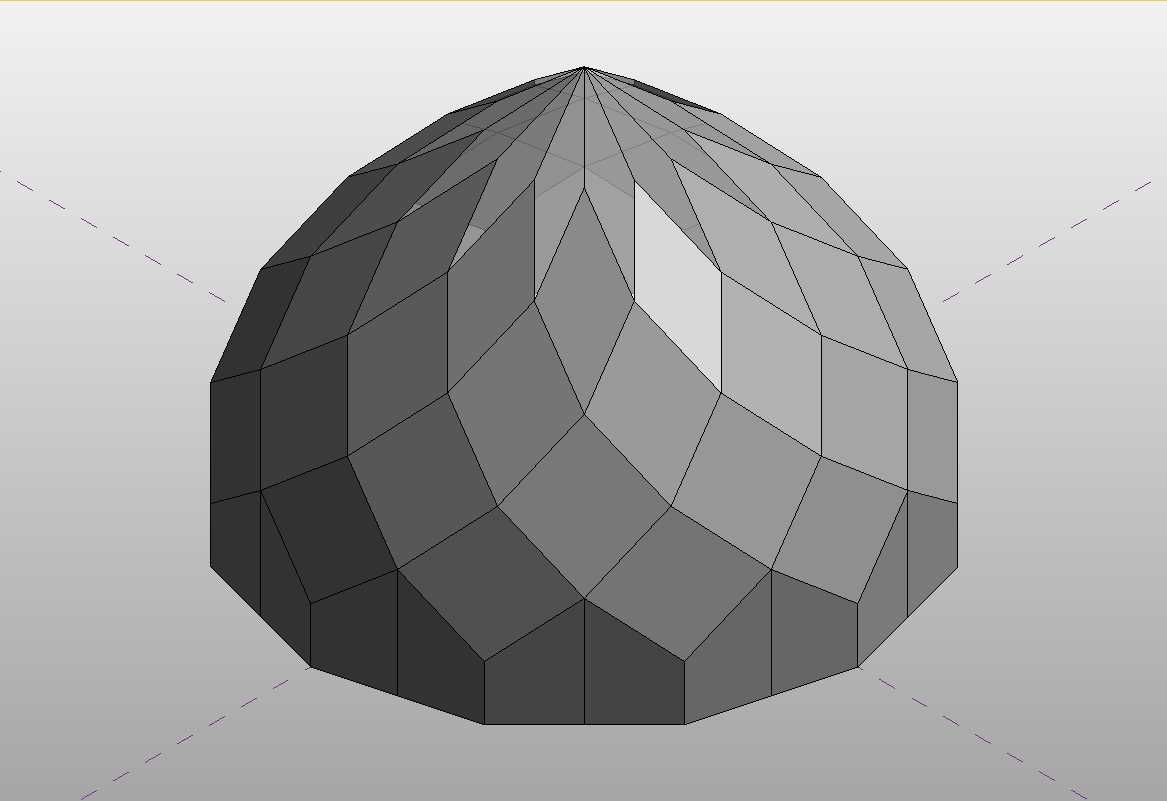

这类参数化多面穹顶结构，最早脱胎于富勒球的空间受力逻辑，在小型临时展陈、户外营地单元、模块化采光顶场景中应用极广，区别于传统网架穹顶的等杆长设计，本次的ZOME12f6结构采用非对称分面逻辑，在保证整体球面曲率顺滑的前提下，调整了局部面块的分割角度，让结构在单侧开设出入口时不需要额外做杆件补强，避免了常规穹顶开洞后应力集中导致的整体变形问题。从结构受力层面看，整个穹顶的杆件连接节点全部采用共面设计，每一块多边形面板的边界都对应相邻杆件的中性轴位置，安装时不需要额外做节点偏心校正，面板可以直接贴合在杆件框架上，密封胶条的铺设路径完全是直线段，大幅降低了现场施工的裁切工作量。设计阶段优先考虑了安装边界的适配性，整个穹顶的底部支撑环为正多边形布置，所有底部节点的标高完全一致，不需要做差异化的基础预埋件，不管是放置在硬化混凝土地面，还是搭配模块化地台使用，都可以直接通过底部的连接耳板固定，不需要额外调整结构找坡。结构的分面逻辑完全通过参数驱动，调整穹顶的直径、分面频次、开洞位置与尺寸时，所有的杆件长度、面板形状、节点角度都会自动同步更新，不需要逐个零件修改建模，对于需要快速调整尺寸适配不同场地的项目来说，能减少80%以上的重复建模工作量。从实际使用角度看，这种多面折面的外形相比光滑球面，雨水在面板表面的流淌路径更可控，不会出现球面雨水顺着曲面乱流污染墙面的问题，同时折面的角度可以根据项目所在地的太阳高度角调整，在高纬度地区可以将向阳面的面板角度调整为更适配光伏板安装的倾角，直接在结构上集成光伏发电组件，不需要额外架设支架。结构的内部空间没有任何冗余的支撑立柱，整个穹顶的内部净空从中心向边缘平滑过渡，在作为小型临时展厅、营地住宿单元使用时，内部空间的利用率比同直径的锥顶帐篷高30%左右，边缘位置的净空高度足够成年人正常通行，不会出现传统穹顶边缘空间浪费的问题。建模过程中所有的节点都做了安装间隙预留，每根杆件的端部都预留了螺栓连接的操作空间，现场安装时不需要在杆件上现场打孔，所有零件都可以在工厂预制完成后运到现场拼装，小型单元的整体安装时间可以控制在4小时以内，完全满足快速搭建的使用需求。
