工业弹簧对齐钩三维结构设计作品

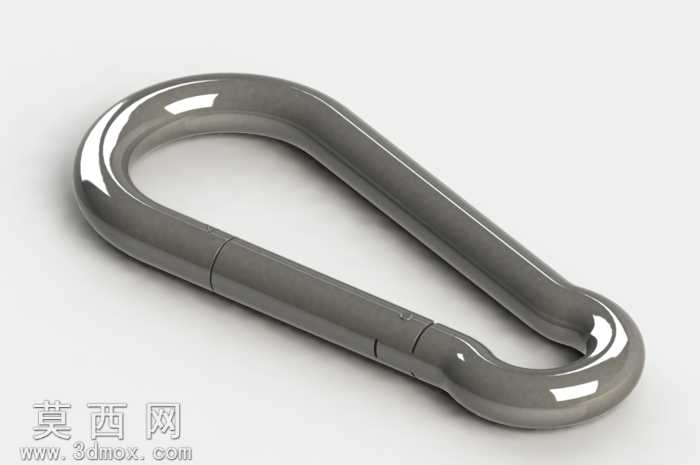

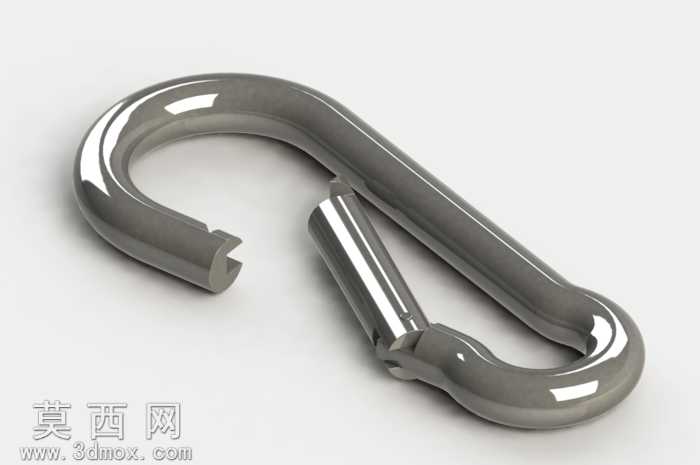

本次设计的工业弹簧对齐钩，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循9.5mm直径的规格要求，从钩体轮廓到内部弹簧结构均实现1:1等比例还原。建模初期先绘制钩身的引导线草图，通过多段相切圆弧与直线段组合勾勒出C型钩的流畅外轮廓，确保钩头开口尺寸、钩身弯曲弧度符合工业扣件的受力设计标准，再通过扫描特征生成钩身的基础实体，对钩体边缘做统一的圆角过渡处理，避免应力集中的同时提升成品的握持与使用安全性。针对活动压杆部分，单独绘制压杆的回转体草图，通过旋转特征生成压杆主体，在压杆与钩身的连接位置设计匹配的铰接轴孔，预留弹簧安装的限位槽结构，保证压杆开合行程符合使用需求，不会出现卡滞或松脱问题。内置弹簧部分采用螺旋线扫描生成实体，弹簧线径、节距、自由长度均经过参数校核，确保压杆按下后弹簧能提供稳定的回弹力，松开后可自动复位封闭钩头开口，实现可靠的锁止效果。材质渲染阶段选用抛光镀铬金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属五金件光亮的镀铬表面质感，对钩身曲面做光影优化，清晰呈现曲面的流畅过渡与结构细节，铰接位置的缝隙、弹簧的螺旋纹理都做了精细化的细节处理，让渲染效果贴近真实工业产品的视觉表现。结构设计上重点考量受力合理性，钩身主体采用等截面圆弧过渡，在钩头承重位置做局部加厚处理，铰接轴的配合间隙控制在合理公差范围内，既保证活动部件的转动顺畅，又避免间隙过大导致的结构晃动，整体结构紧凑，开合逻辑清晰，可直接用于五金产品的结构验证、生产开模参考以及相关工业场景的装配模拟使用。
