壁挂式板排水碗碟晾晒置物架设计

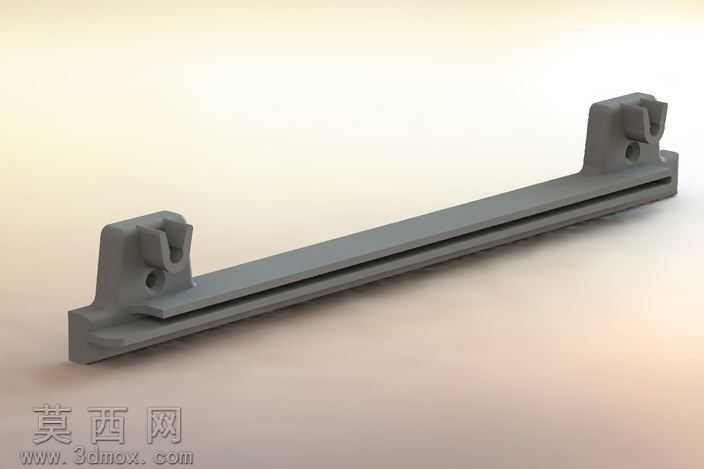

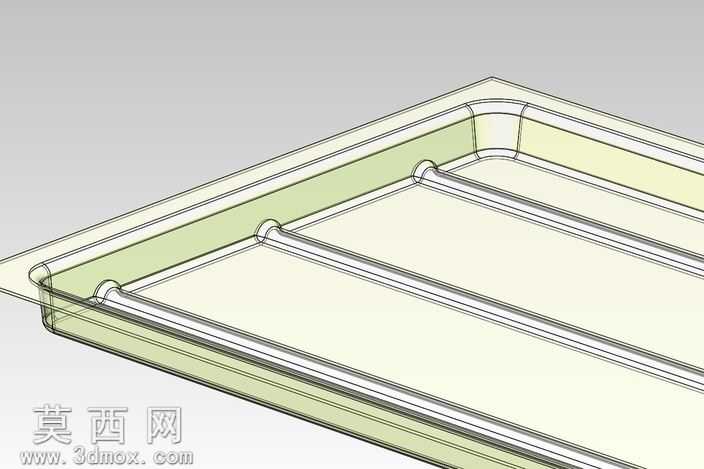

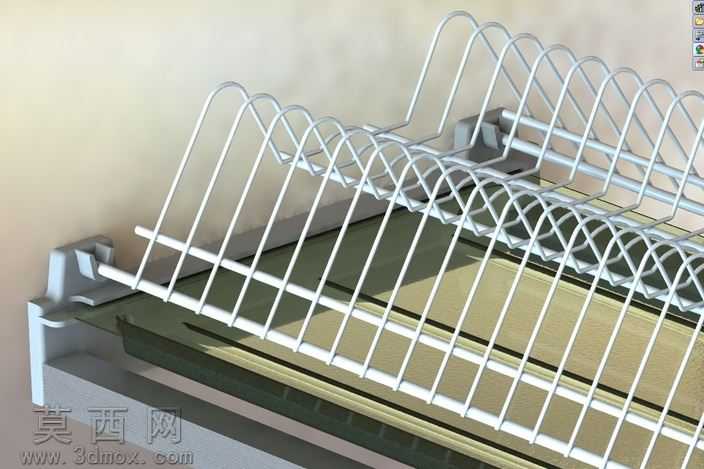

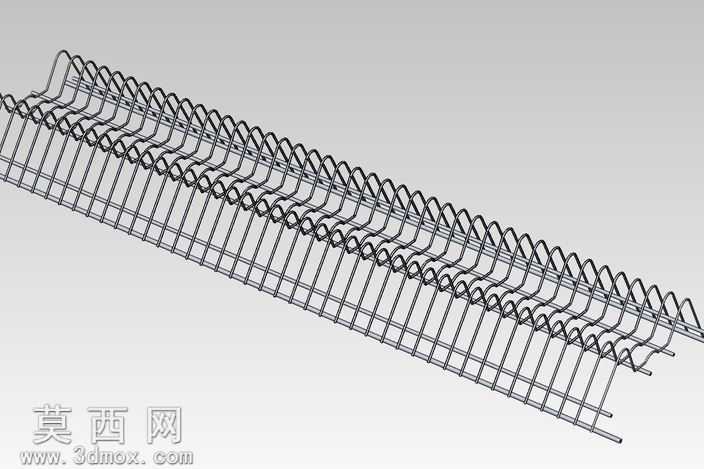

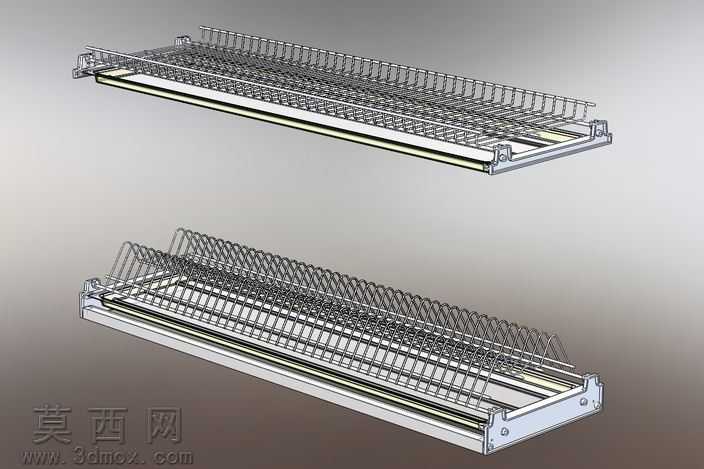

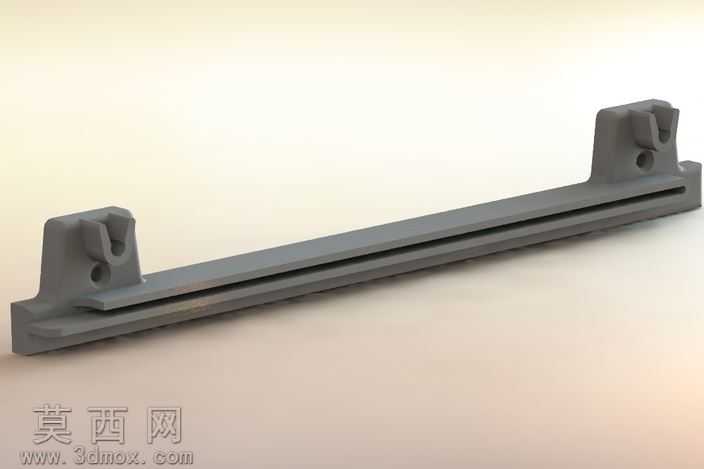

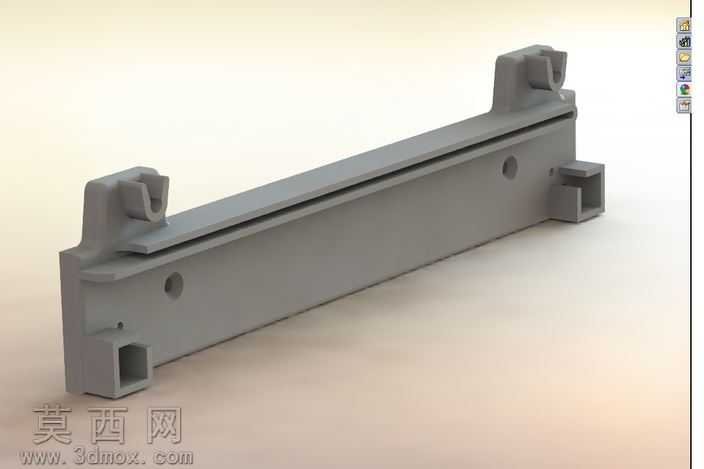

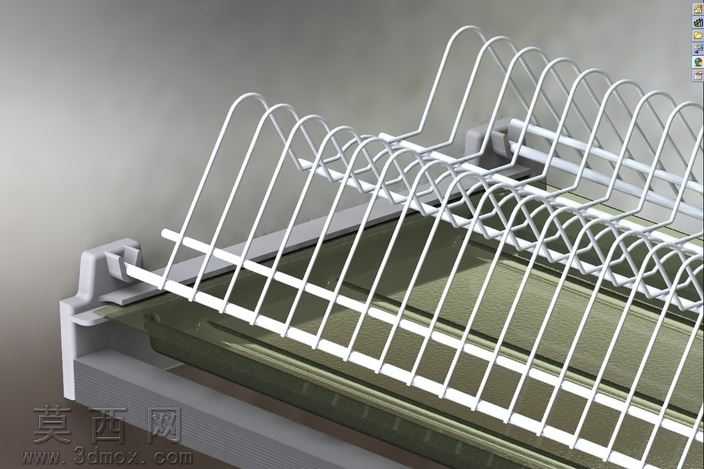

本作品为壁挂式板排水碗碟晾晒置物架的三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际五金加工的工艺逻辑，对每一处弯折弧度、连接点位都做了精准的尺寸约束。模型渲染阶段采用哑光金属材质模拟不锈钢线材的真实质感，搭配半透明磨砂材质还原接水盘的视觉效果，通过柔和的侧方打光突出金属线材的流畅线条与结构层次，让整体呈现出贴近量产实物的真实观感。结构设计上，整体采用壁挂安装形式，适配16毫米厚度的墙面安装需求，外框尺寸控制在1000毫米，充分利用厨房墙面闲置空间；主体承托部分采用多组平行弧形金属弯条构成，弧形弯条的间距经过反复调整，既可以稳定承托不同尺寸的餐盘、碗具，避免餐具滑落，又能预留充足的沥水间隙，让清洗后的餐具残留水分可以快速滴落；下方配套倾斜式导水接水结构，滴落的积水会顺着倾斜导水面统一汇集排出，不会出现积水残留滋生细菌的问题；侧边的安装固定座做了加厚加强处理，通过卡扣与线材主体实现稳固连接，既保证整体承重能力，又简化了实际生产的装配流程。设计思路围绕厨房小空间收纳的实际需求展开，摒弃了传统落地置物架占用台面空间的弊端，采用壁挂式安装释放厨房操作台面；沥水与导排结构一体化设计，避免沥水外溢打湿墙面或台面；金属线材的结构形式在保证结构强度的同时，尽可能降低整体重量，减少壁挂安装的承重负担，通透的线材结构也不易积灰，日常清洁打理更加便捷；整体弧度处理全部做了圆角过渡，避免尖锐边角划伤用户或磕碰餐具，兼顾实用性与使用安全性，可直接用于五金置物架产品的开模生产参考，也可作为厨房收纳场景的配套三维素材使用。
