宜家款夹式不锈钢茶叶灌注器结构设计

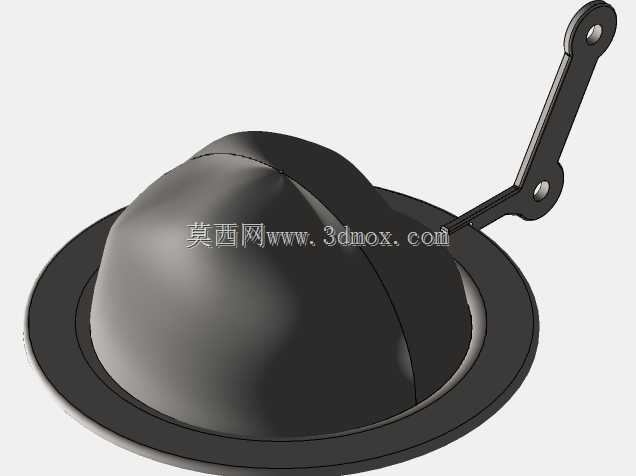

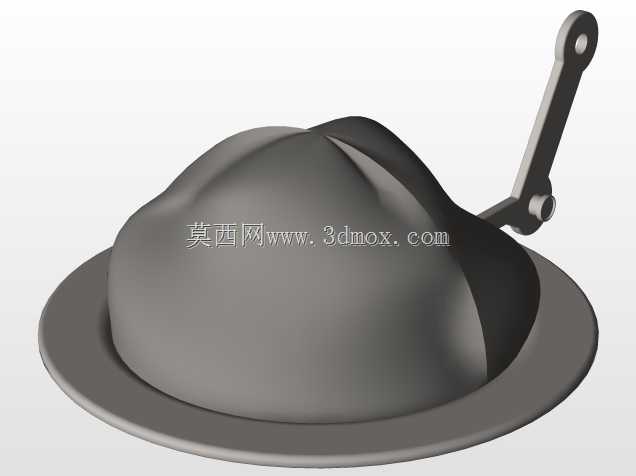

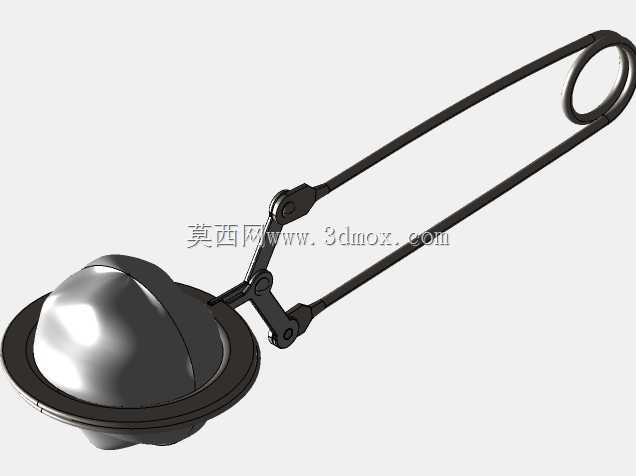

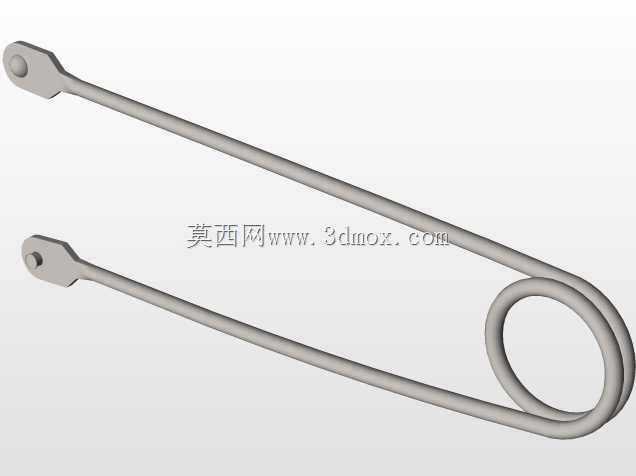

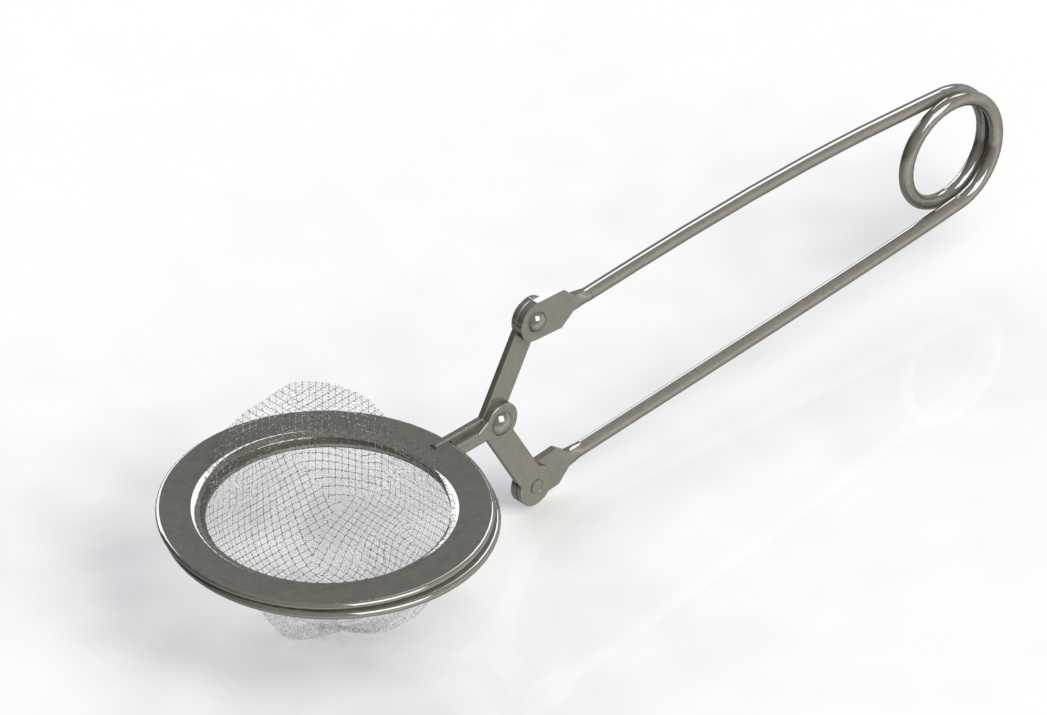

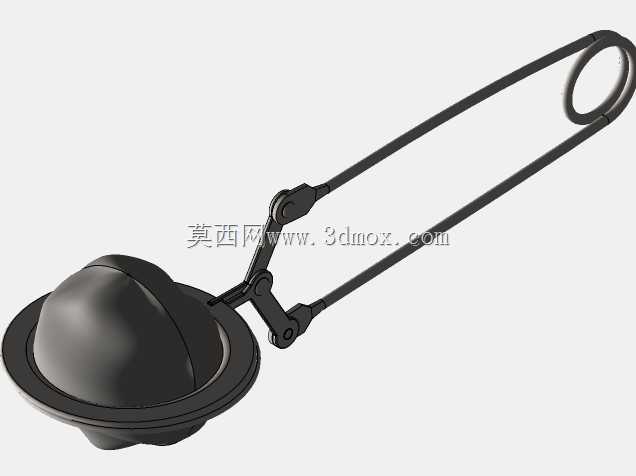

日常茶饮冲泡场景里，散茶过滤一直是影响使用体验的核心环节，这款夹式茶叶灌注器的结构设计，完全围绕居家、办公、差旅等多场景的泡茶需求展开，解决了传统茶滤易滑落、茶叶残渣易散入茶汤、手持操作易烫手等实际问题。从结构组成来看，产品整体分为夹式操作手柄、铰接联动机构、圆形滤网组件三个核心部分，手柄采用长条形回弯结构，末端的圆环既可以作为悬挂收纳的挂点，也能在捏合操作时提供手指限位，避免施力时打滑；铰接部位采用多段铆接转轴设计，捏合手柄时可以带动滤网框同步开合，无需额外接触滤网部分就能完成装茶、取渣操作，操作全程手部不会接触高温茶汤，适配玻璃杯、马克杯、小容量茶壶等多种容器的使用场景。滤网部分采用双层包边结构，外圈为冲压成型的不锈钢圈，将细密的不锈钢编织网牢牢压合固定，网孔目数经过匹配设计，既能有效阻隔细碎茶叶残渣进入茶汤，又不会因为网孔过密导致出水不畅，闭合状态下滤网框的贴合间隙控制在0.1mm以内，避免冲泡过程中茶叶碎渣从接缝处漏出。设计过程中优先考虑了操作的力臂匹配，手柄的施力点到铰接转轴的距离与滤网端的力臂比经过反复调整，捏合开合仅需要很小的按压力度，长时间使用也不会出现手部酸胀的问题；整体外形尺寸适配常规口径的饮用容器，滤网直径控制在常见杯口的适配范围内，夹臂展开后的长度可以搭放在杯沿上，不需要额外的支撑结构就能稳定固定在容器上，不会出现滑入杯中的情况。表面处理采用哑光电解抛光工艺，没有尖锐的冲压毛刺，日常使用后可以直接冲水清洗，铰接位置的缝隙设计预留了排水空间，不会因为积水残留导致卫生死角，长期接触茶水也不容易出现锈蚀问题。从建模细节来看，所有弯折部位都做了适配不锈钢冲压加工的圆角处理，铆接点位的凸台结构完全匹配实际铆接工艺的装配要求，滤网的编织纹理也做了还原，能够直接用于产品的结构验证、开模参考以及外观展示，对于茶具类五金产品的结构设计人员来说，可以直接参考其铰接联动的结构思路，优化同类夹持类小五金的操作手感与装配合理性。
