带挂扣便携蓝牙音箱外观结构设计

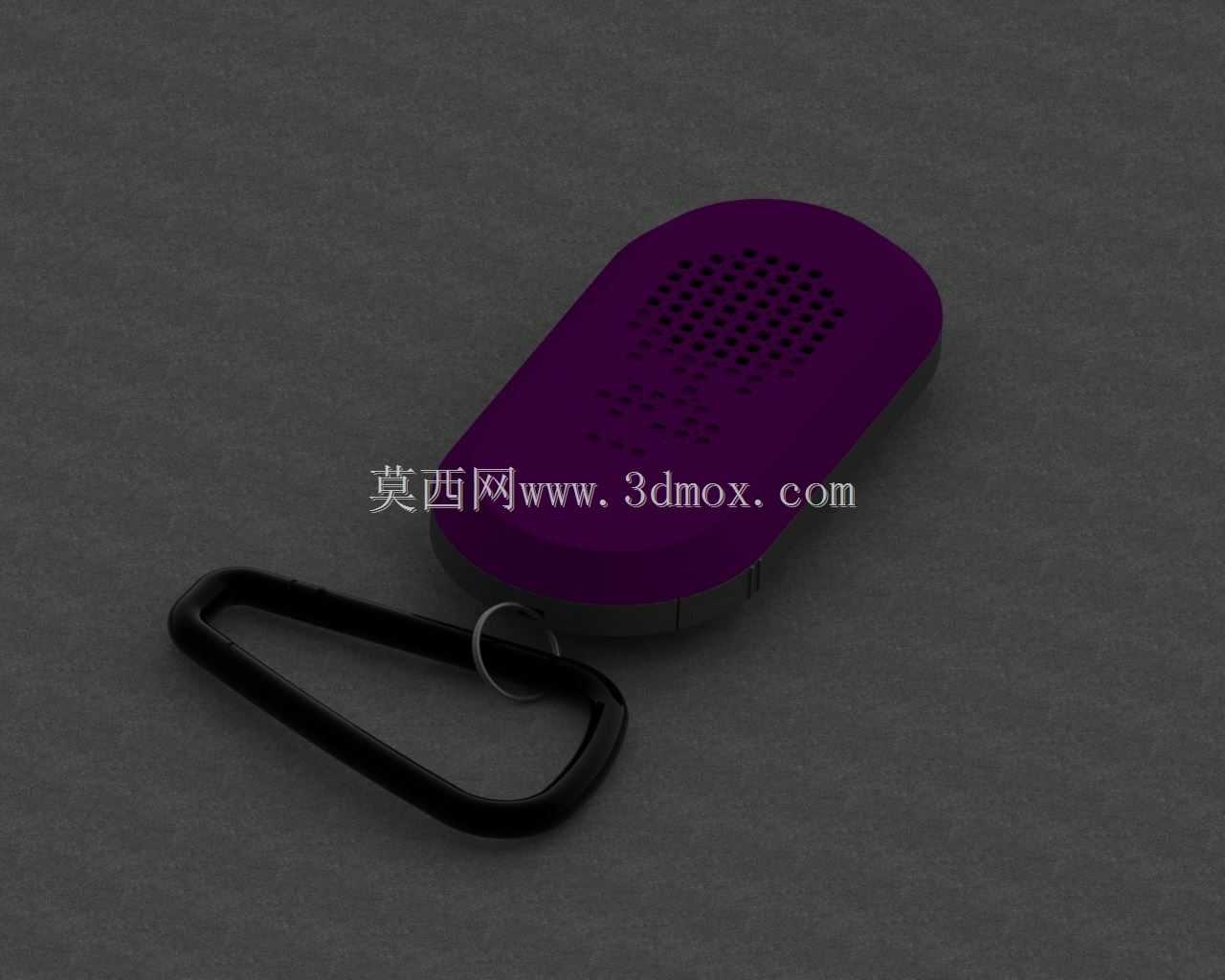

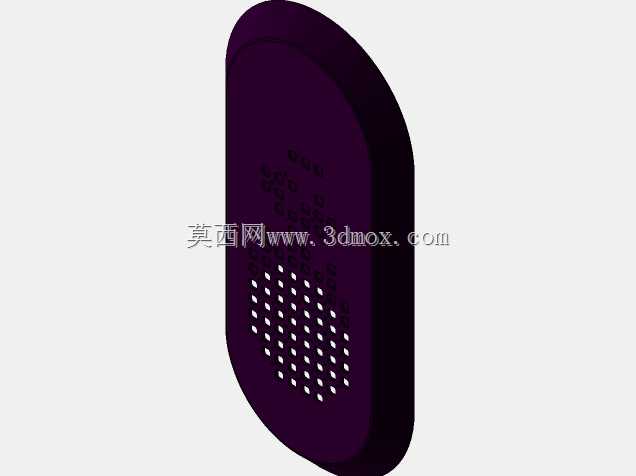

　　这款带挂扣的便携蓝牙音频播放设备，核心定位是满足户外轻出行、随身通勤场景下的外放音频需求，区别于桌面固定式音箱的大体积设计，整体采用长椭圆的圆润弧面造型，所有边角均做了R3以上的圆角过渡，既避免日常携带时剐蹭衣物、背包面料，也能在跌落时分散冲击力，降低外壳磕碰破损的概率。设备顶部的出声区域采用矩阵式排布的出声孔设计，孔位直径统一为1.2mm，孔间距保持0.8mm的均匀间隔，既保证出声面积足够，不会因为外壳遮挡造成高频声音的闷堵，也能避免大孔径开孔让外界灰尘、泼溅的水渍轻易进入设备内部，适配户外使用时的复杂环境。

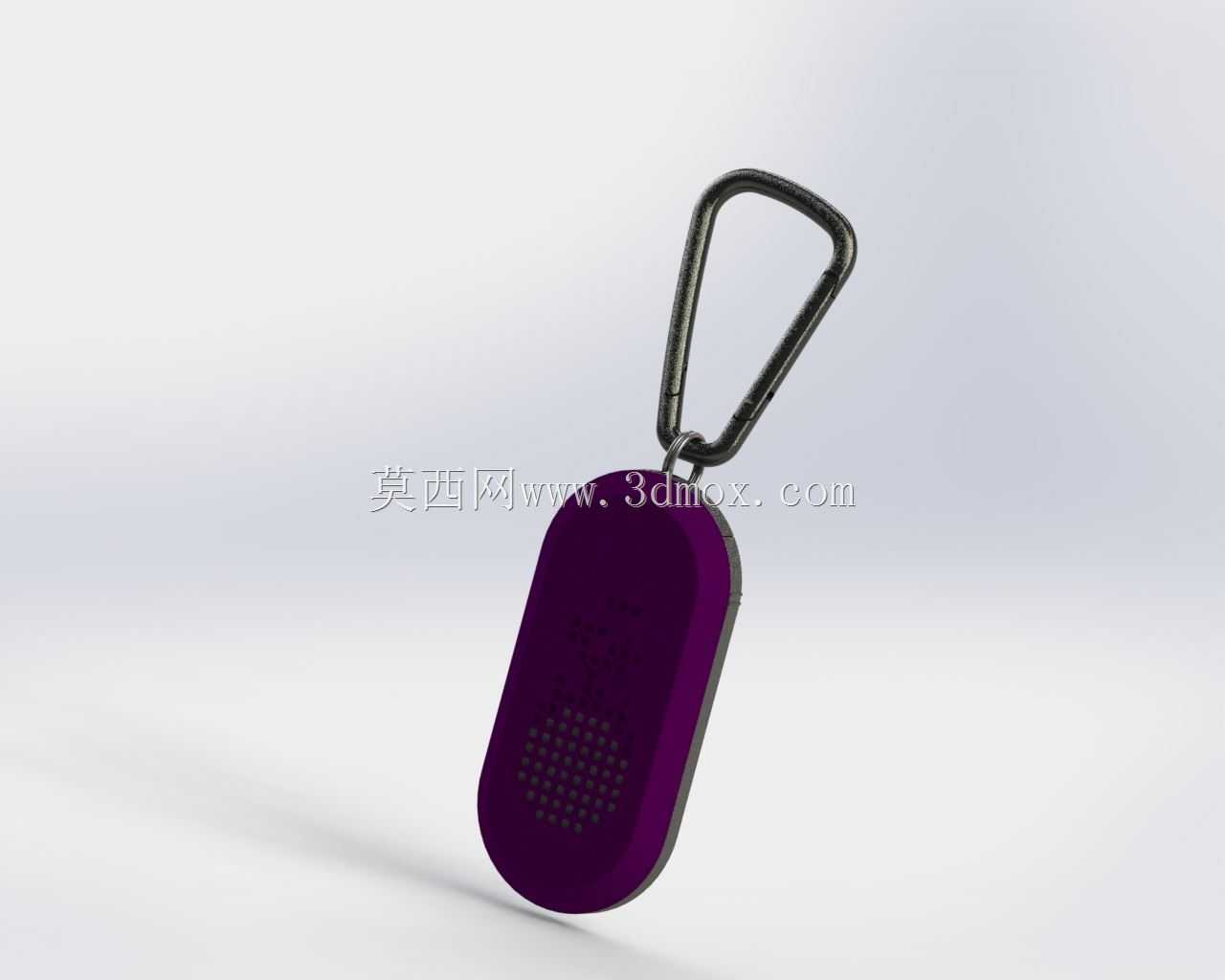

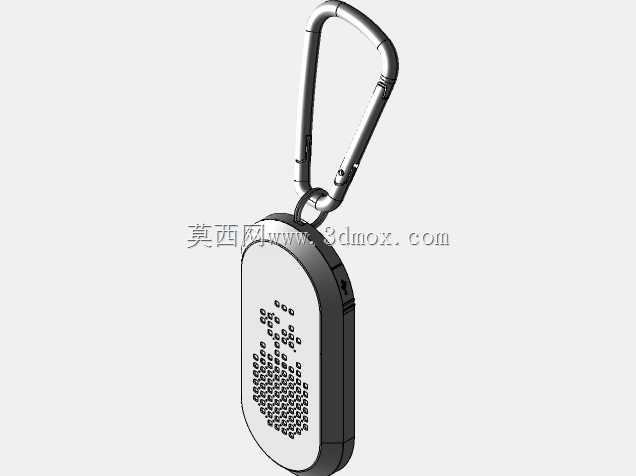

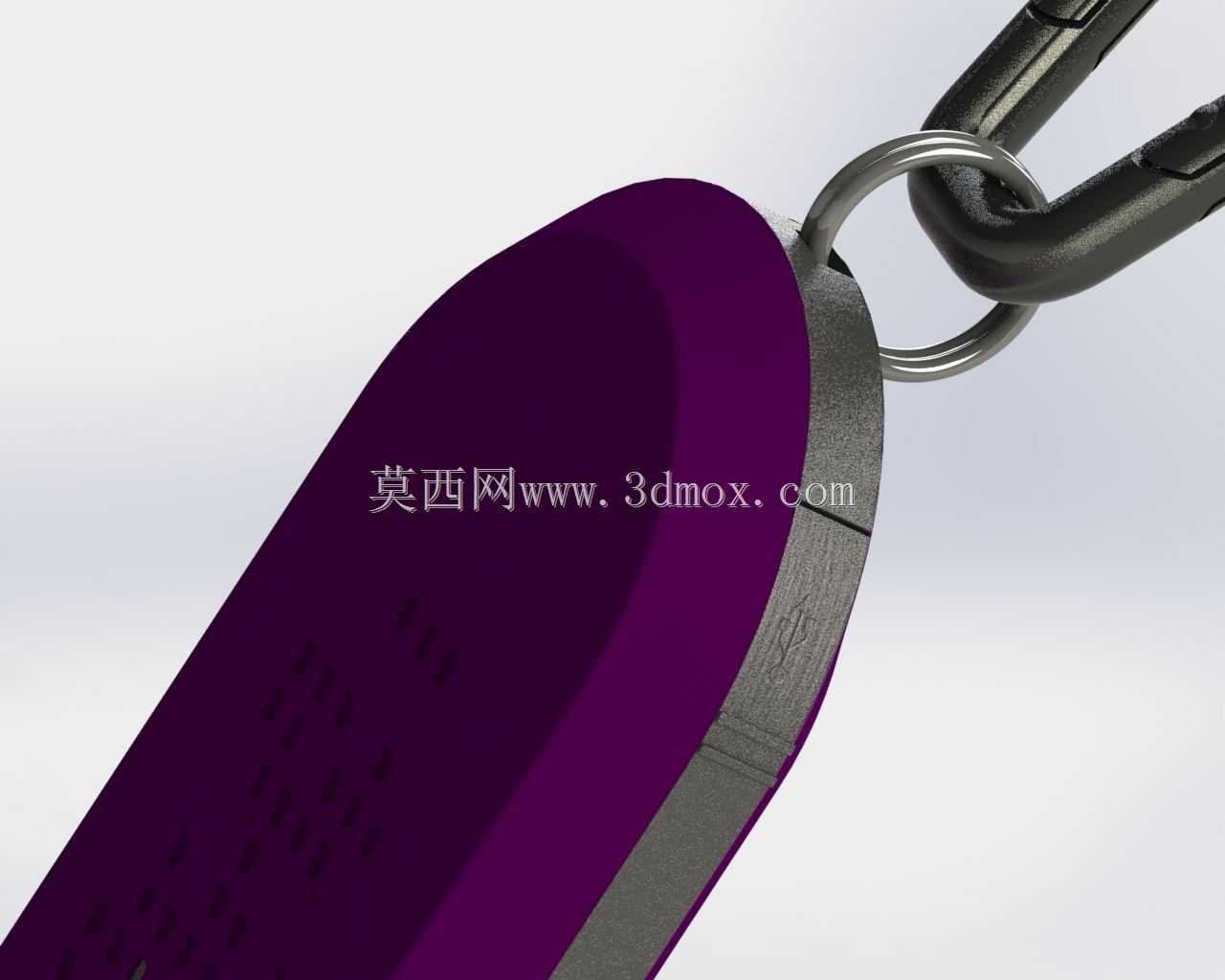

　　设备侧边集成的D型挂扣是结构设计上的核心实用点，挂扣通过一个小直径的金属连接环与音箱主体相连，连接环与壳体的衔接处做了内嵌式的转轴结构，挂扣可以360度自由旋转，不会因为挂载角度的问题出现卡扣扭转、受力断裂的情况。挂扣本身采用带一定弹性的硬质工程塑料材质，开口处的开合力度控制在15N左右，既可以轻松挂在背包织带、裤袢、帐篷挂点上，也不会因为日常走动的晃动出现意外脱开的问题，完全解放用户的口袋与背包内部空间，适合徒步、露营、通勤骑行这类需要轻装出行的场景使用。

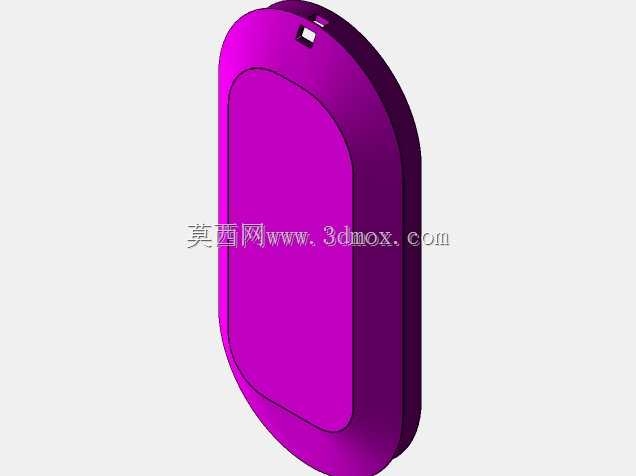

　　从外形尺寸的边界来看，设备整体长度控制在120mm以内，宽度在60mm左右，壳体最大厚度不超过25mm，属于可以单手握持的尺寸范畴，即使是手型偏小的用户也能轻松持握操作。壳体采用上下两部分扣合的装配结构，分型面设置在壳体侧面厚度最大的位置，既可以隐藏装配缝隙，提升外观的整体感，也能在扣合处加装一圈薄硅胶密封圈，实现基础的生活防泼溅能力，应对日常使用时的小雨飞溅、饮品泼洒都不会影响内部电路的正常工作。

　　设计过程中优先考虑了随身使用的握持手感，壳体表面采用细磨砂的晒纹处理，摩擦系数控制在0.35左右，即使手心出汗也不会出现打滑脱手的问题。出声孔区域做了轻微的内凹处理，避免设备平放在桌面时出声孔直接贴合桌面造成声音反射浑浊，同时也能减少出声孔与桌面摩擦造成的孔位边缘磨损。挂环与主体连接的位置做了局部的壁厚加强，加厚区域的壁厚从常规的1.8mm提升到2.8mm，避免长期挂载使用时连接位置出现应力发白、断裂的问题，经过反复的挂载疲劳验证，在挂载500g配重的情况下连续晃动1000次，连接位置也不会出现结构损坏。

　　这款设备的外观结构只保留了外部的装配特征，没有做内部的电路板、扬声器单元、电池组件的细节设计，适合作为消费电子类外观方案的参考，也可以用于同类便携音频产品的结构选型参考，在做同类型产品设计时，可以基于这个外部轮廓调整内部的元器件排布，根据实际的电池容量、扬声器尺寸需求微调壳体的厚度与长宽比例，挂扣结构也可以根据不同的挂载需求更换为织带挂环、磁吸底座等不同的连接结构，适配更多元的使用场景。
