工业起重牵引作业用钢丝绳卷筒结构

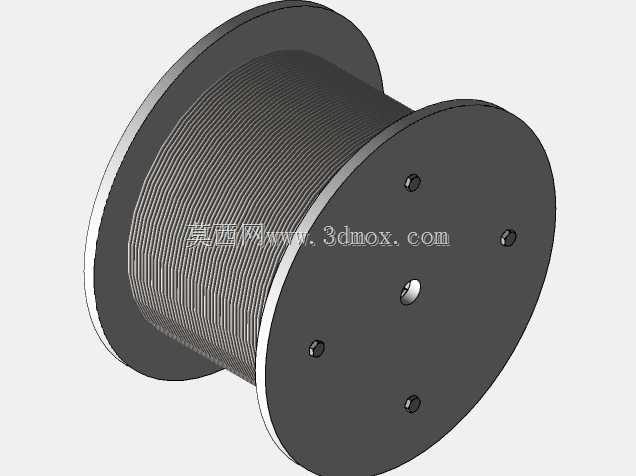

　　在起重机械、牵引输送、工程吊装这类需要长距离传递大载荷拉力的作业场景里，钢丝绳卷筒是整套系统里直接决定缆绳排布规整度、收放顺畅度的核心承载部件，很多现场出现的钢丝绳乱绳、磨损过快、跳槽卡滞问题，追根溯源都和卷筒的结构设计、安装匹配度直接相关。这套卷筒结构采用双侧挡边加中间筒体的经典构型，两侧圆形挡边的直径大于筒体缠绕直径，留出足够的容绳余量，避免钢丝绳在多层缠绕时从筒体边缘脱出，挡边表面做了平整化处理，没有尖锐棱角，防止缆绳收放过程中被剐蹭断丝。筒体部分的直径匹配对应规格钢丝绳的最小弯曲半径要求，避免缆绳长期绕卷时因为弯曲应力过大出现疲劳损伤，筒体表面的粗糙度控制在合理区间，既不会因为过于光滑导致缆绳排布时打滑错位，

　　也不会因为表面粗糙度过高加速钢丝绳外层钢丝的磨损。从安装边界来看，筒体中心预留的通孔是和设备驱动轴配合的安装位，孔位的同轴度公差需要严格控制，避免卷筒转动时出现径向跳动，导致缆绳收放时张力波动过大；挡边上均匀分布的几个小孔是结构减重兼工艺定位孔，在不影响挡边结构强度的前提下降低整体转动惯量，让驱动端的启停响应更平顺，同时在加工装配时可以作为定位基准，保证两侧挡边和筒体的垂直度，避免挡边倾斜导致缆绳往一侧偏磨。设计这类卷筒的时候，首先要核算容绳量，根据现场需要的钢丝绳最大工作长度、单圈缠绕长度、计划缠绕层数，反推筒体的有效长度和挡边高度，不能盲目照搬通用尺寸，比如用于固定工位电动葫芦的卷筒，

　　容绳量只要覆盖起升高度加上3-5圈的安全固定圈数即可，而用于移动牵引设备的卷筒，还要考虑设备走行带来的缆绳长度冗余，适当加长筒体长度或者提升挡边高度。其次要考虑缆绳的固定方式，筒体端部会预留压绳板的安装位，把钢丝绳的绳头用压绳板牢牢固定在筒体上，固定位置的强度要能承受钢丝绳最大破断拉力的三成以上，避免带载时绳头脱开引发安全事故。日常作业里，卷筒的转动要和排绳机构配合，保证每一圈钢丝绳都紧密贴合排布，不会出现叠绳、咬绳的情况，尤其是多层缠绕的工况下，第一层缆绳的排布质量直接决定后续几层的缠绕状态，如果第一层就出现缝隙或者错位，上层缆绳很容易卡进下层的缝隙里，加重钢丝绳的挤压磨损。另外，卷筒的材质选择也要匹配使用场景，

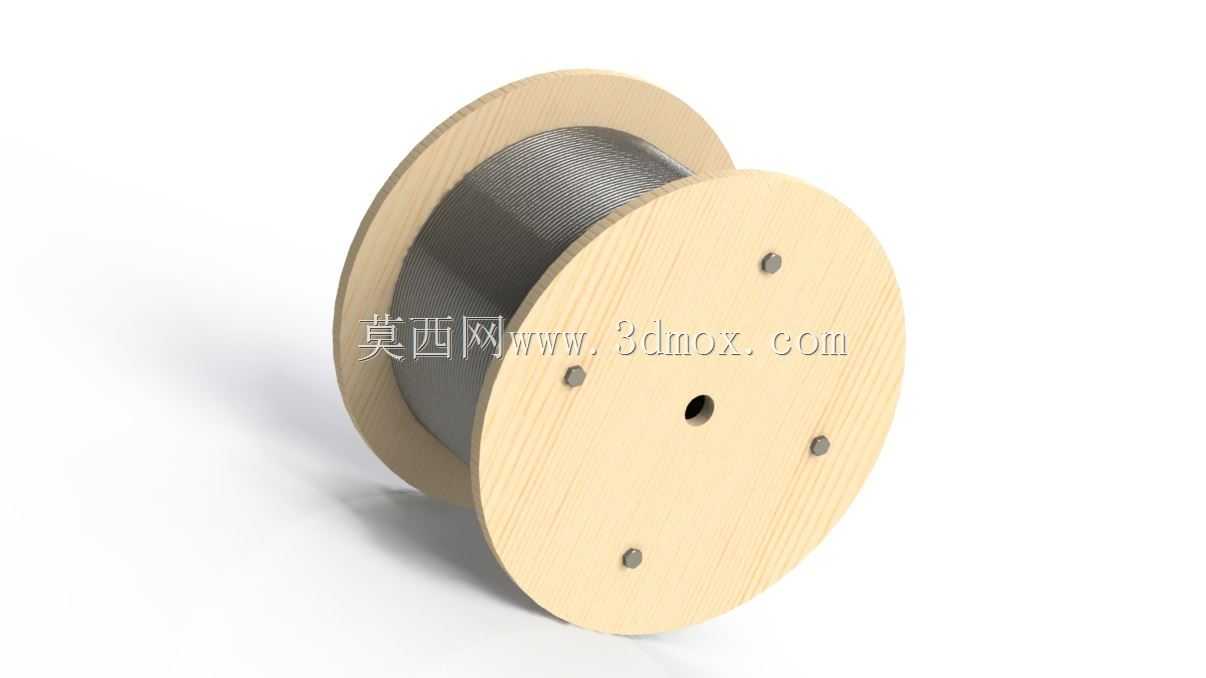

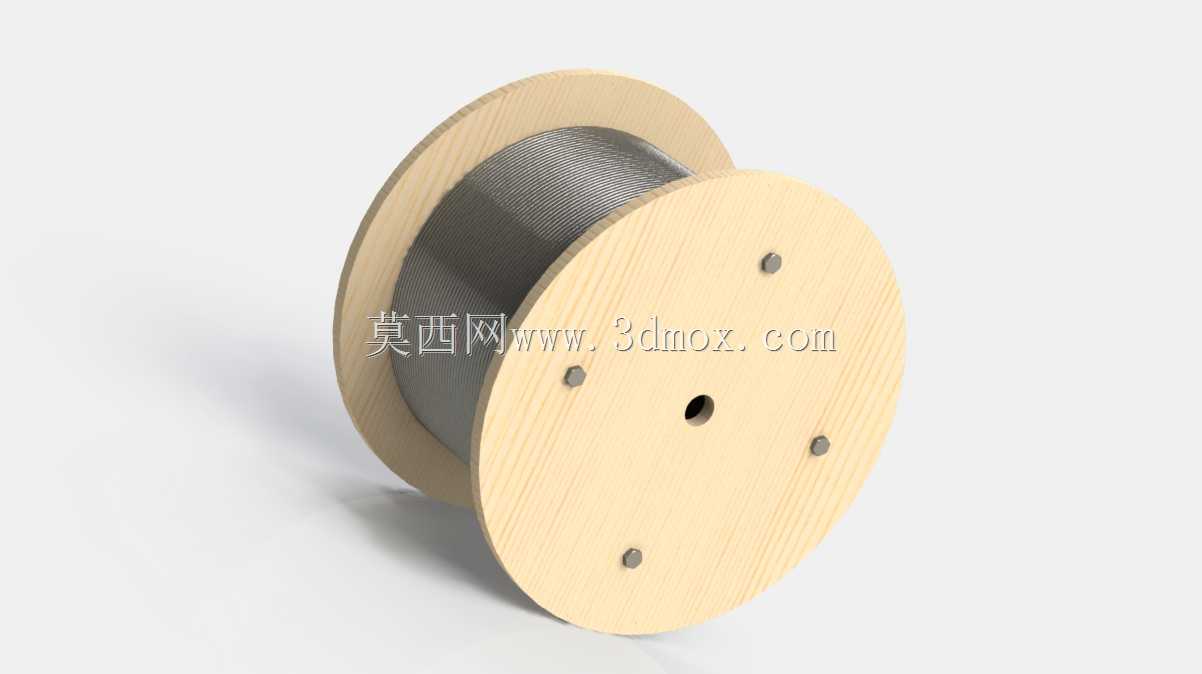

　　用于普通车间轻型起重的卷筒可以采用硬质木质或者工程塑料材质降低成本、减轻自重，就像这套渲染模型呈现的轻量化构型，适合小载荷、低使用频率的场景；而用于矿山、港口重型起重作业的卷筒，则需要采用铸钢或者焊接钢结构，还要在筒体表面加工螺旋绳槽，引导钢丝绳有序排布，降低缆绳和筒体之间的磨损。在三维建模过程中，这类部件的结构还原要重点关注几个配合面的尺寸精度：中心安装孔的直径公差要和驱动轴的公差带匹配，保证装配后没有过大的间隙；两侧挡边的平行度要控制在允许范围内，避免转动时出现偏摆；挡边上的安装孔位置要均匀分布，保证整体动平衡符合要求，尤其是高速收放缆绳的工况下，动平衡不达标会引发整套设备的振动，影响运行稳定性。很多刚入行的设计人员做卷筒结构时，容易忽略挡边和筒体连接处的圆角过渡，直接做直角连接，这个位置在承受缆绳侧压力的时候很容易出现应力集中，长期交变载荷作用下可能出现焊缝开裂或者挡边变形，所以在结构设计时必须在连接处做足够半径的圆角过渡，分散集中应力，提升结构的疲劳寿命。另外还要考虑钢丝绳的出绳角度，卷筒安装到位后，出绳方向的偏角不能超过允许范围，否则缆绳会持续摩擦挡边边缘，既磨损钢丝绳也会对挡边造成持续的侧向推力，时间长了会导致挡边变形，所以在整体设备布局时，要把卷筒和导向滑轮的位置匹配好，控制最大出绳偏角在合理区间内。
