施耐德100A电动公交车汇流排组件

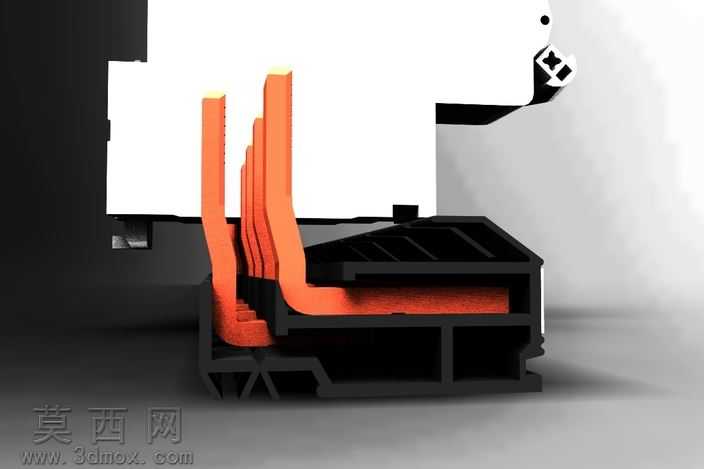

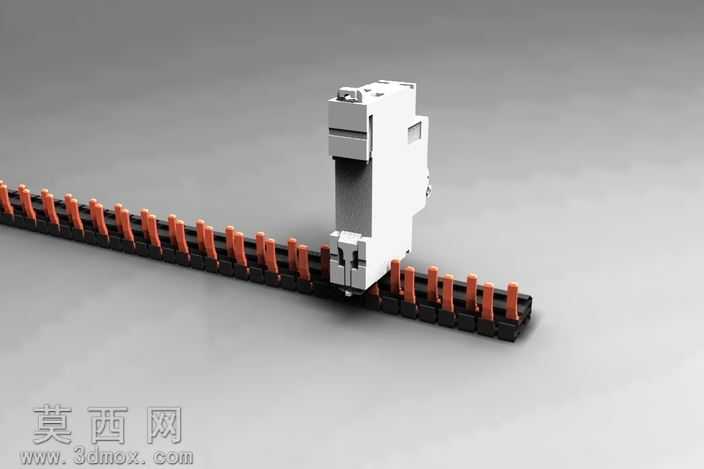

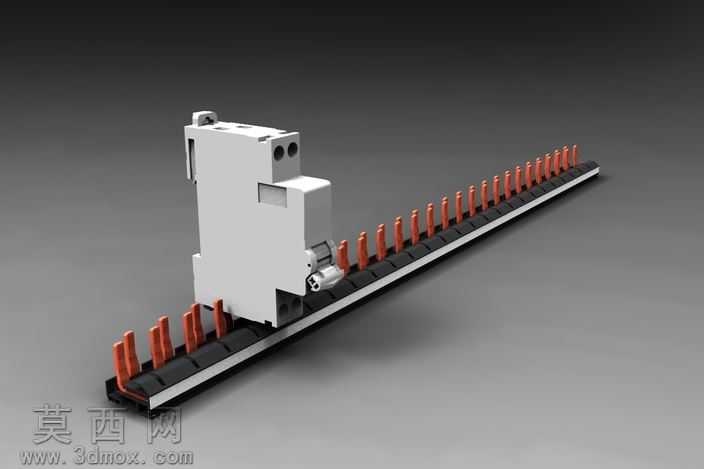

本模型为适配电动公交车100A配电回路的施耐德电气汇流排配套组件，建模阶段以实物测绘的尺寸参数为基准，采用SolidWorks完成全参数化三维构建，首先梳理组件的层级装配关系：将单极微型断路器、多齿位导电汇流排、端部绝缘限位件拆分为独立子零件，逐一绘制各零件的草绘截面，通过拉伸、切除、阵列等基础特征完成主体结构搭建，针对断路器表面的卡扣凹槽、接线端子孔位、操作拨杆的曲面过渡部分，采用放样、圆角特征做精细化处理，还原实物的装配契合度。汇流排部分严格按照18mm齿距的标准模数做等距阵列，每个导电齿位的倒角、与断路器接线端的插接配合尺寸均做公差预留，保证虚拟装配时无干涉错位。材质渲染阶段，为断路器壳体赋予哑光浅灰白色阻燃塑料材质，调整表面粗糙度参数模拟真实注塑件的微磨砂质感，为汇流排导电部分赋予紫铜镀锡的金属材质，添加轻微的反射光泽与表面氧化的细微纹理，端部绝缘基座赋予黑色耐温工程塑料材质，齿位的绝缘防护套采用亮橙色阻燃塑料材质，通过色彩区分强化不同功能部件的辨识度。场景搭建采用中性灰色渐变背景，添加三点布光系统：主光源从侧上方45度投射，勾勒组件的整体轮廓与结构层次，辅光源从另一侧补光消除暗部死黑，顶光强化金属部件的高光反射，最终渲染出的效果图清晰展现组件的装配形态、各部件的位置关系与细节特征。设计过程中重点考量电动公交车车载配电的震动工况，在汇流排与断路器的插接结构处做了限位卡扣的结构还原，保证模型不仅具备外观展示性，也可用于车载配电系统的装配干涉校验、布局模拟，为电动公交车低压配电系统的设计优化提供直观的三维参考，模型同时导出STEP通用格式，可兼容多数三维工程软件打开调用，适配不同设计场景的使用需求。
