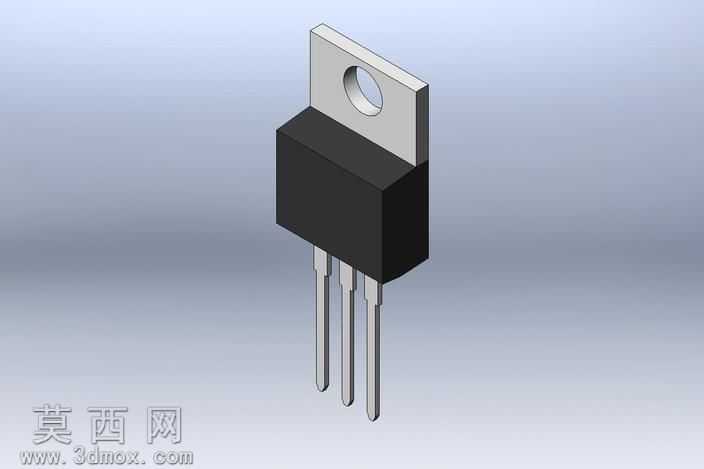

TO220封装直插功率三极管三维建模作品

本作品针对TO220封装的直插功率半导体器件开展三维建模设计，建模过程严格遵循行业通用的TO220封装尺寸规范，完整还原该类器件的典型结构特征。建模阶段首先梳理器件的结构组成，将其划分为塑封主体、金属散热固定片、直插引脚三个核心部分，采用参数化建模方式搭建基础特征，先绘制金属散热片的轮廓草图，通过拉伸特征生成带安装孔的金属片基体，对安装孔边缘、散热片边角做符合实际工艺的倒角处理，还原金属冲压件的边缘细节。随后构建黑色塑封主体部分，精准匹配塑封体与金属散热片的装配位置，对塑封体与金属片衔接的位置做贴合处理，还原塑封封装的包裹结构，对塑封体的边角做微小圆角处理，契合实际注塑成型的工艺特征。引脚部分按照标准TO220封装的引脚间距、引脚直径、引脚长度参数进行建模，三个引脚平行排布，从塑封体底部伸出的位置做过渡处理，还原引脚与塑封体内部框架连接的结构形态，引脚末端做微小的切角处理，还原实际元器件引脚的成型细节。材质渲染阶段，为金属散热片赋予哑光金属材质，调整金属粗糙度参数还原镀锌铁片的质感，为塑封主体赋予黑色哑光工程塑料材质，添加细微的颗粒质感模拟环氧塑封料的表面效果，为引脚赋予亮面金属材质，模拟镀锡引脚的金属光泽，同时调整场景光照，采用柔和的环境光搭配定向主光源，突出器件各部分的结构层次与材质差异，避免出现过曝或阴影过重的问题。设计过程中重点保证各部分尺寸的装配合理性，金属散热片的安装孔位置、引脚间距、塑封体尺寸均符合行业通用标准，可用于电子装配仿真、PCB布局演示、产品结构展示等场景，建模过程中对细小特征做了合理优化，在保证外观还原度的同时控制模型面数，兼顾展示效果与模型使用的流畅度，完整呈现了TO220封装功率器件的典型外观与结构特征。
