自行车助力电机安装固定夹具结构设计

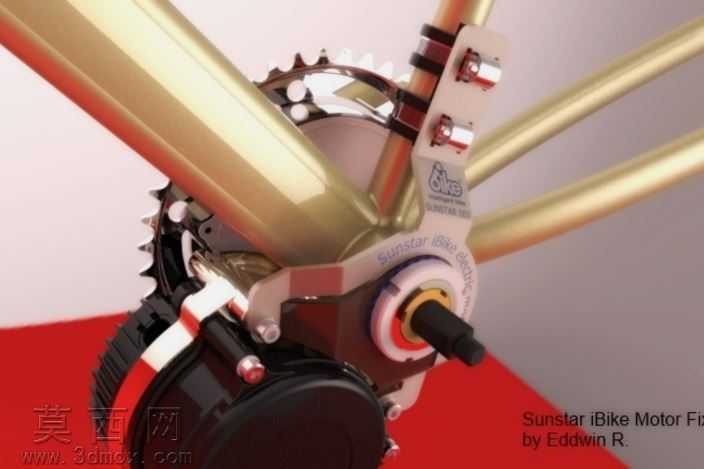

本作品为自行车助力电机配套的安装固定夹具三维建模设计，整体围绕助力电机与自行车车架的适配装夹需求展开，在三维建模过程中，首先完成车架五通部位、助力电机本体的尺寸参数逆向拟合，确保夹具的安装基准与两者的配合公差控制在合理范围内，避免装配后出现干涉、松动的问题。建模阶段优先采用参数化特征建模方式，对夹具的主体安装板、锁紧压块、调节螺栓座等核心部件进行单独建模，每个部件的倒角、安装孔位、避让槽都按照实际机加工的工艺要求进行设计，比如安装板与车架管材接触的位置做了贴合管材弧度的仿形曲面，保证装夹时接触面积充足，不会出现应力集中压伤车架管材的情况。材质与渲染环节，针对不同部件赋予对应真实材质：夹具主体金属结构件采用6061铝合金材质，渲染时调整金属粗糙度、反光度参数还原阳极氧化后的哑光金属质感，锁紧螺栓、调节旋钮采用不锈钢材质，突出金属亮面的反光特性，车架管材还原金色烤漆的细腻漆面质感，电机外壳的塑料、橡胶密封件、传动齿盘的金属齿面都分别调整材质参数，让整体渲染效果贴近实物装配状态。结构设计上，夹具采用双侧对称锁紧的结构形式，通过两组可调节的锁紧压块实现对电机的双向固定，同时预留了电机线束的走线槽位，避免线束被夹压破损，安装板上的长条形调节孔可以适配不同尺寸规格的助力电机安装，提升夹具的通用适配性，齿盘侧的避让结构充分考虑了传动链条的运动空间，确保装配后链条传动不会与夹具发生剐蹭。设计思路围绕装夹可靠性、安装便捷性、适配通用性三个核心方向展开，既保证夹具能够牢牢固定助力电机，承受电机运行时的振动与扭矩输出，又尽量简化安装步骤，让用户可以借助常规工具完成装配，同时通过可调结构覆盖更多同类型助力电机与自行车车架的安装组合，减少重复设计的成本，整体建模过程中反复进行装配干涉检查，对所有活动部件的运动行程做了模拟验证，确保锁紧调节过程中各部件不会出现卡滞、碰撞的问题。
