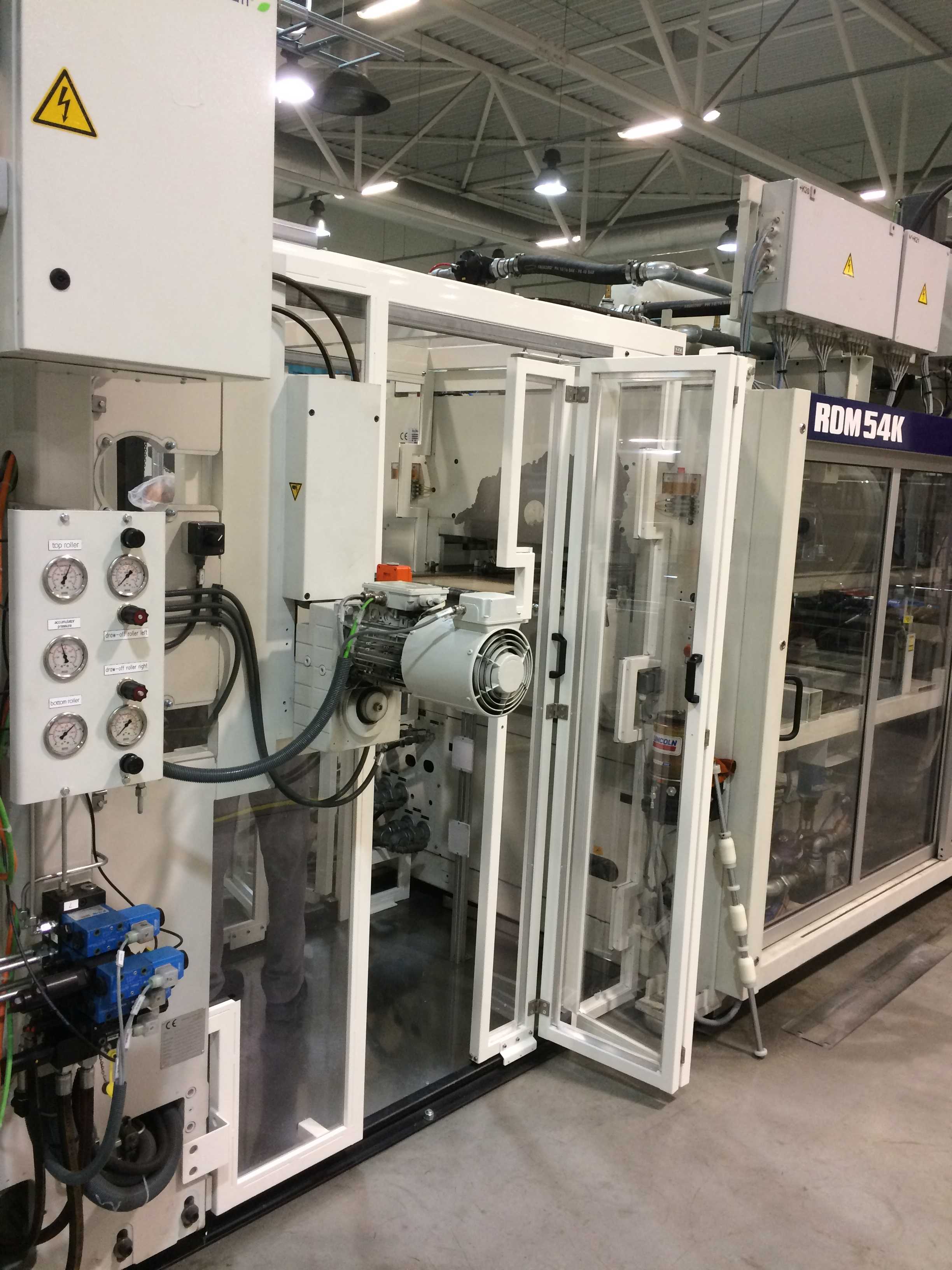

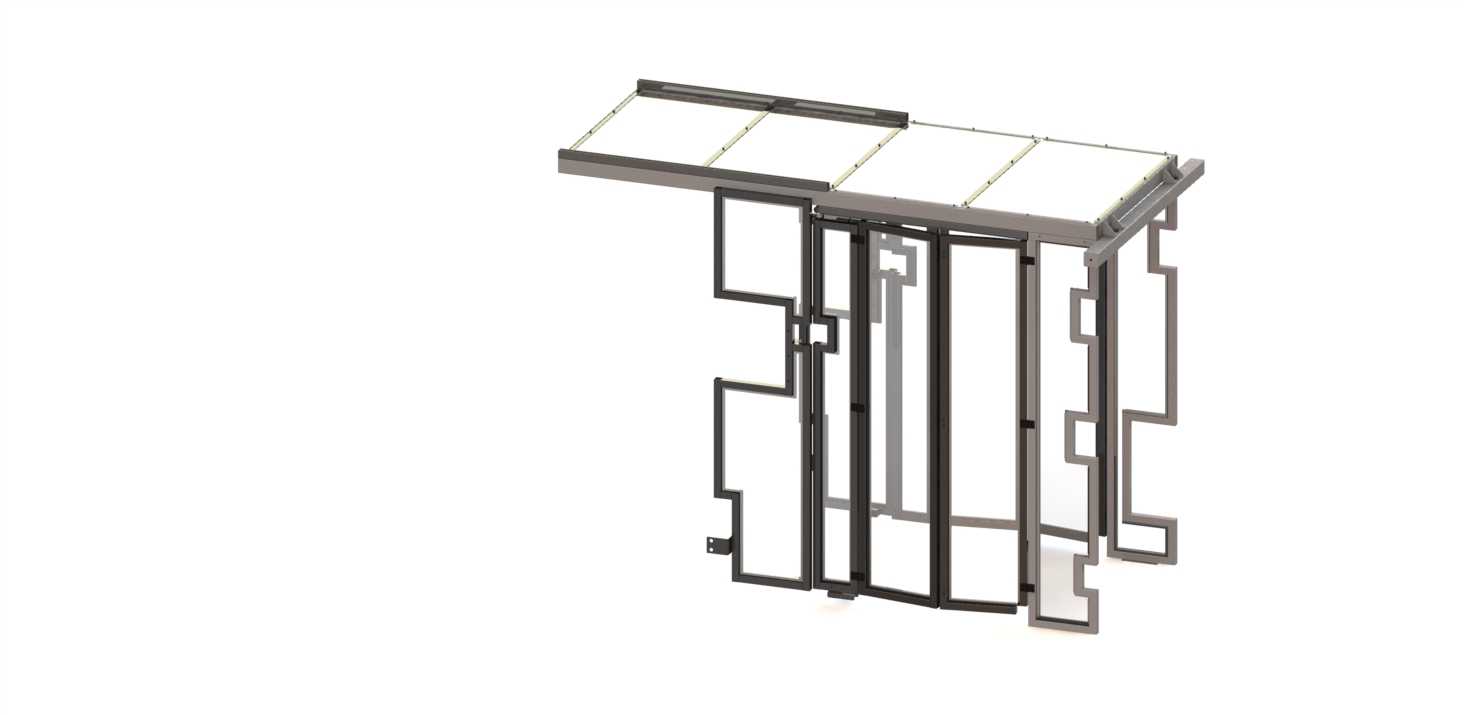

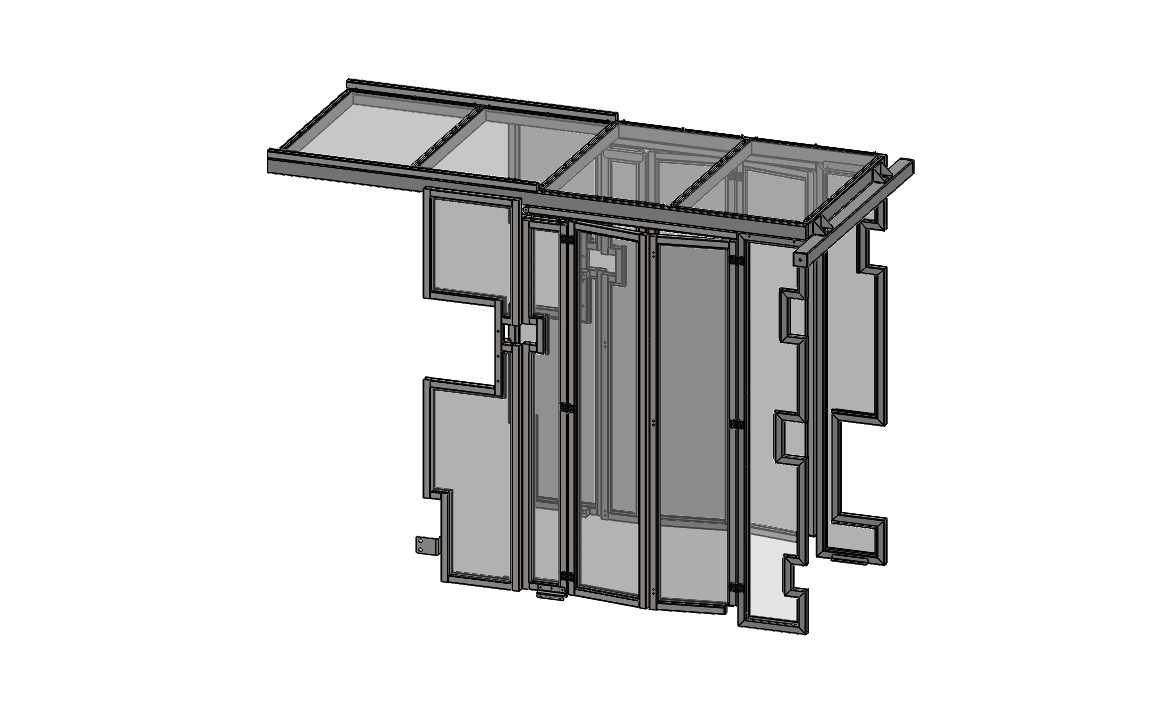

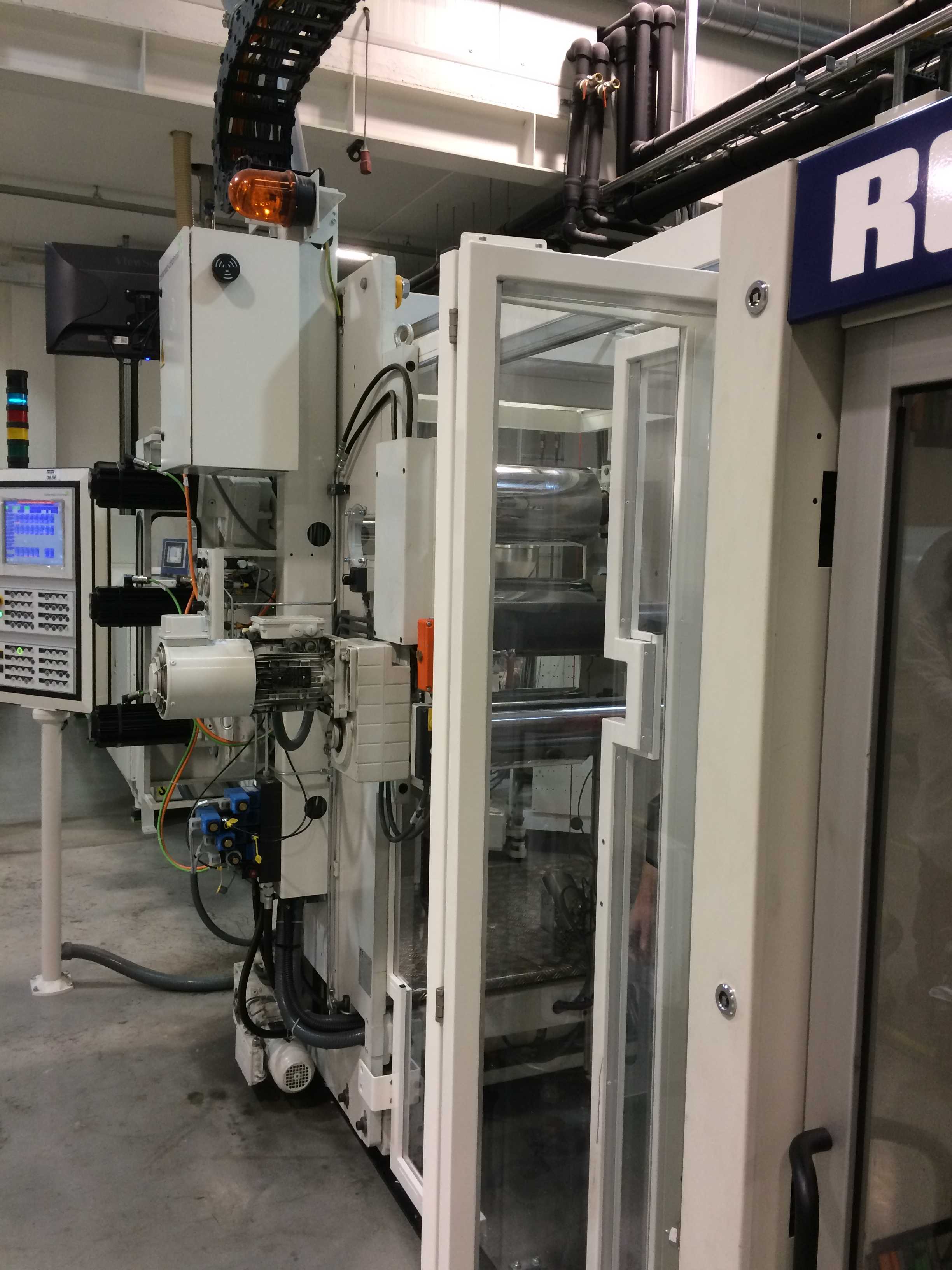

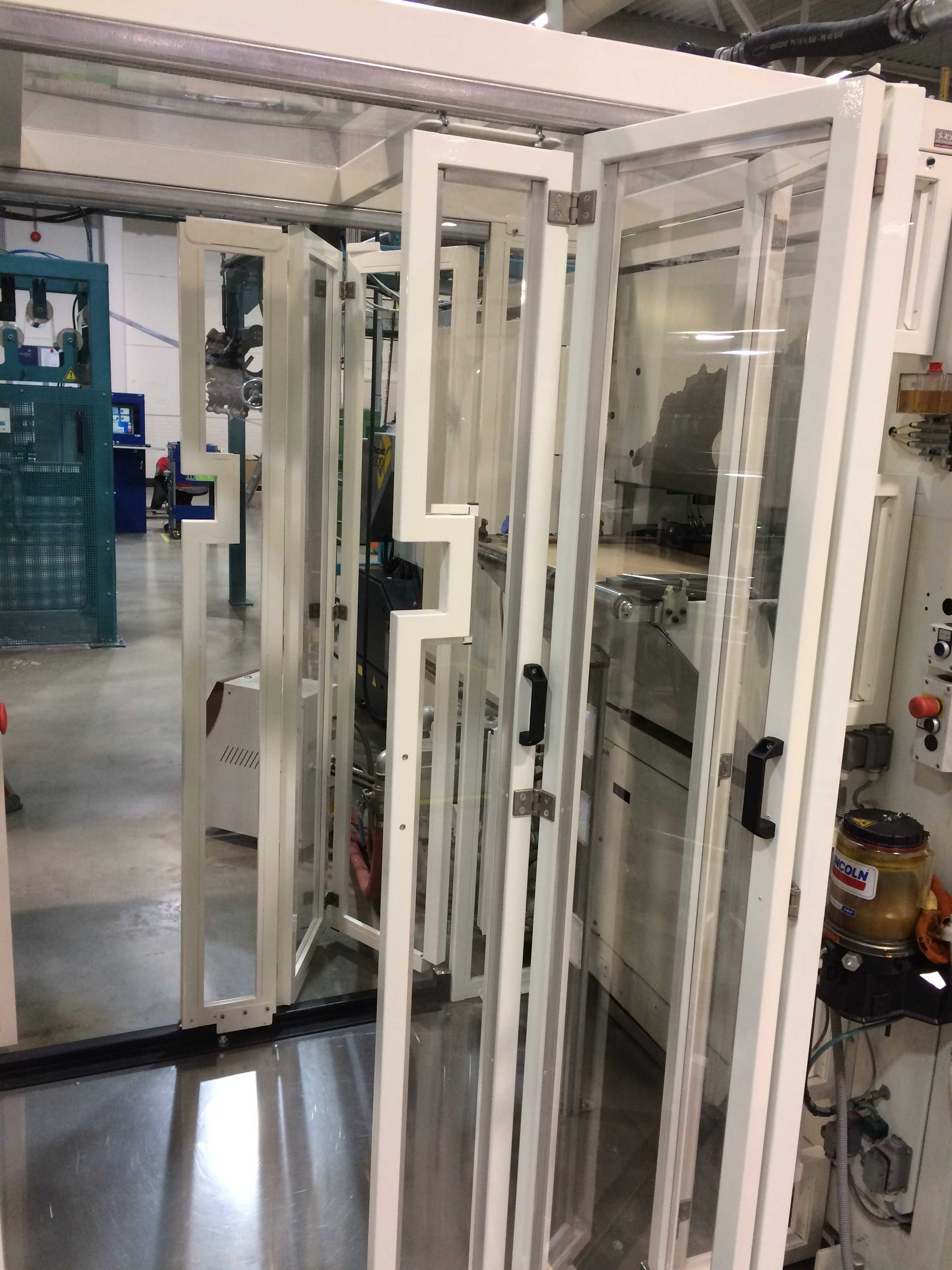

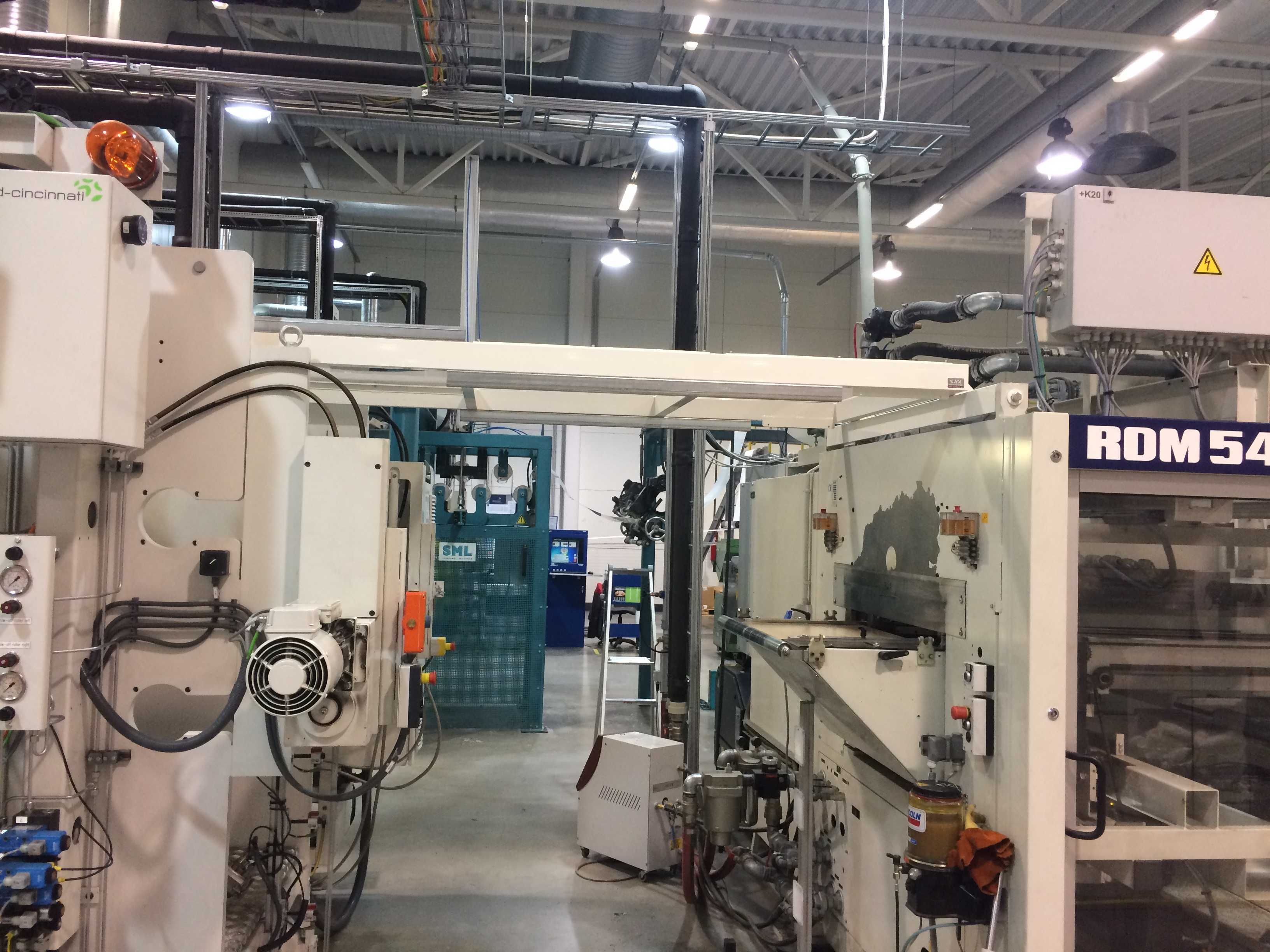

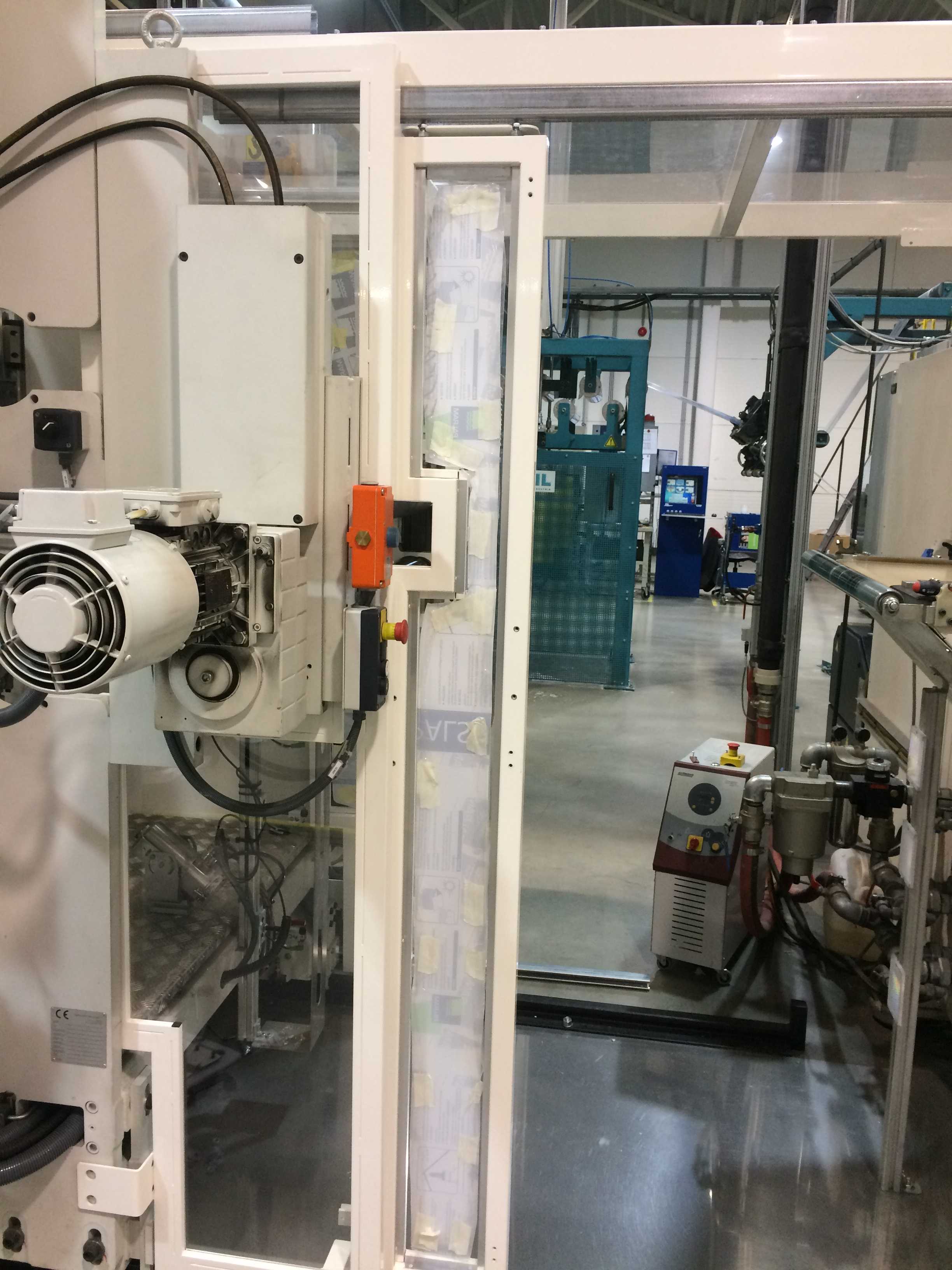

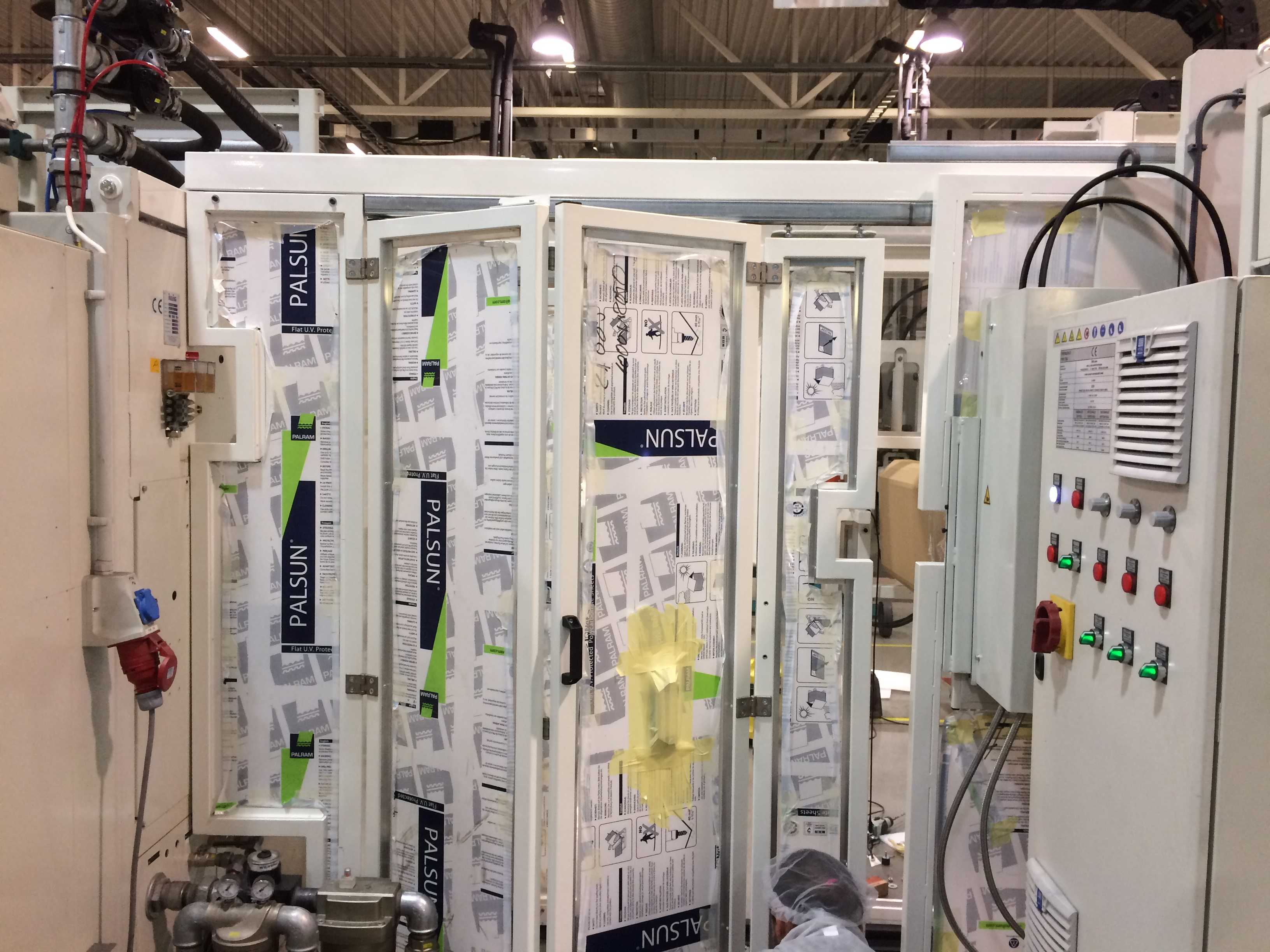

伊利格成型机侧门及带屋顶墙壁结构

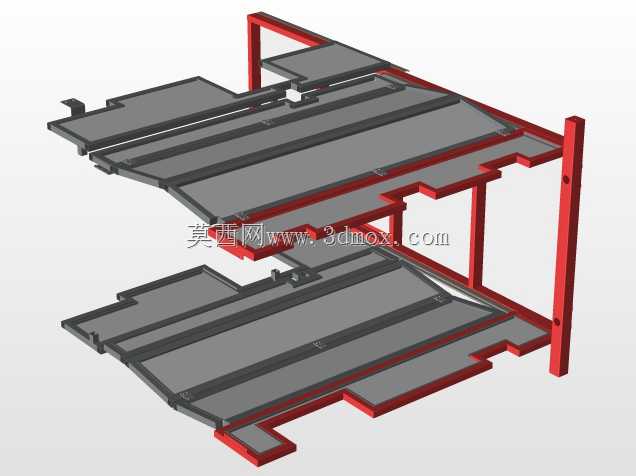

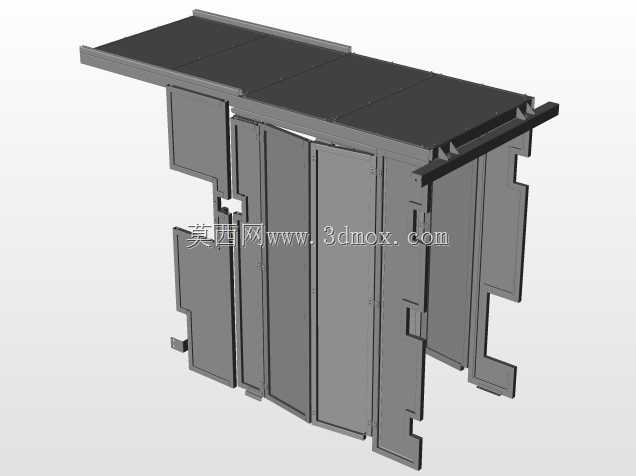

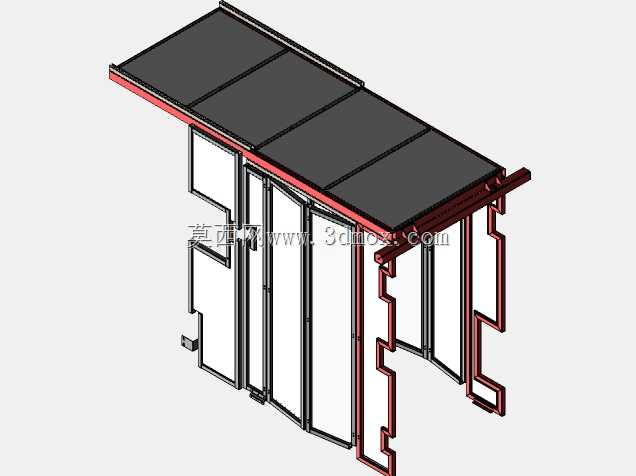

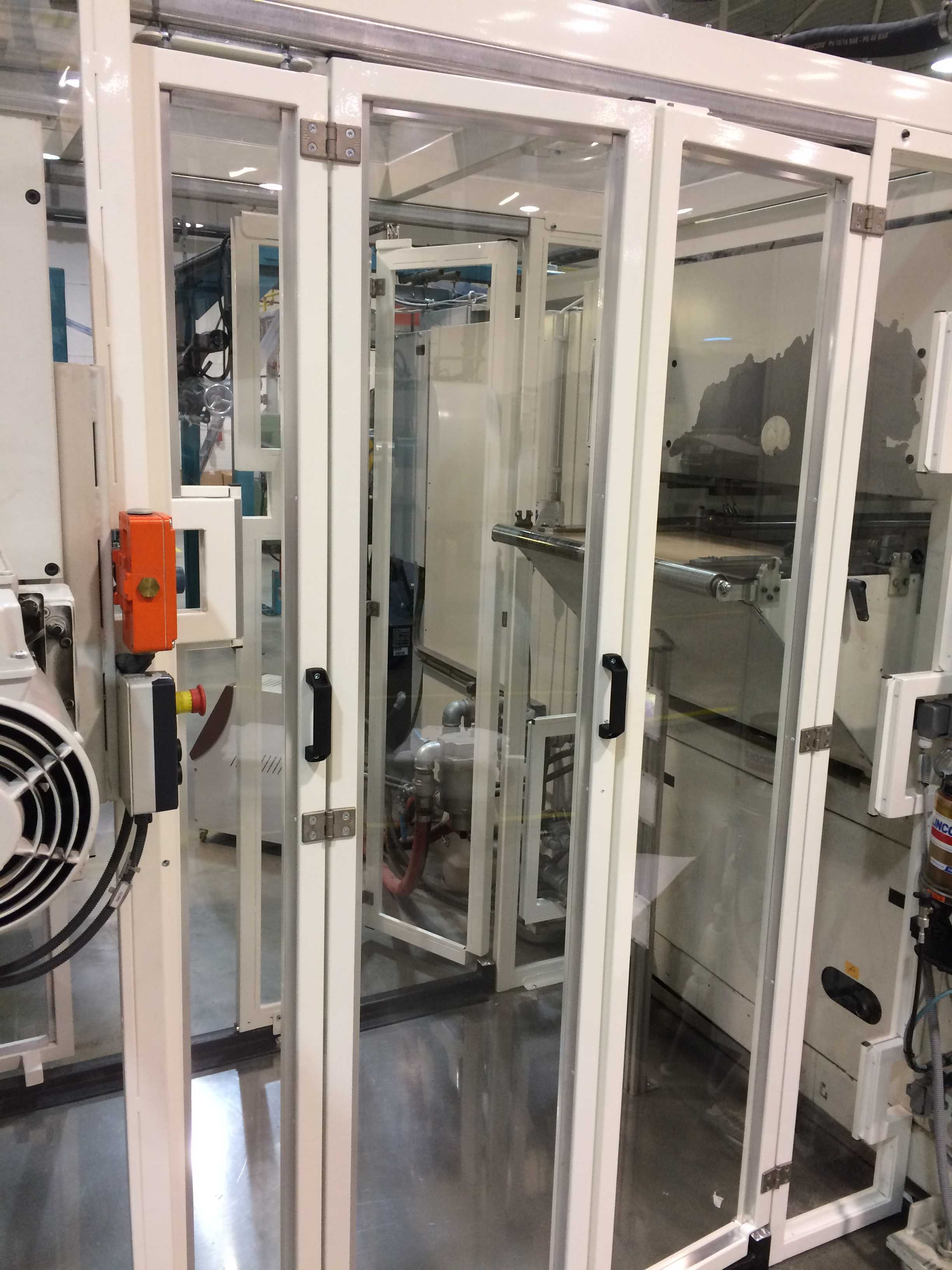

这套结构件主要配套热成型类生产设备使用，在片材加热成型的生产工位周边承担防护、空间分隔与工位边界划定的作用，日常生产中可隔绝成型工位的高温区域、运动部件与外部操作通道，避免操作人员误触运行中的合模、送料机构，同时顶部带屋顶的结构可阻挡生产过程中产生的少量边角料飞溅、上方落尘接触成型工位的待加工片材，维持成型区域的相对洁净环境。从结构设计逻辑来看，侧门采用多段框架拼接的形式，框架型材做了阶梯式的凹凸止口设计，相邻门体闭合时可通过止口贴合减少缝隙，避免生产过程中的热量从缝隙处过量散出，同时也能降低设备运行时的噪音向外传递；每扇侧门的框架内侧预留了透明防护板的安装槽位，实际装配时可嵌入亚克力或钢化玻璃板材，既方便操作人员从外部直接观察内部成型工位的运行状态，也能保证防护强度。顶部的屋顶结构采用分段式平板拼接设计，每块顶板的边缘都做了折弯翻边，翻边处预留了与侧门顶部框架连接的安装孔位，安装时可通过螺栓直接固定在侧门框架的顶部安装面上，不需要额外设置顶部支撑梁，既减少了整体结构的零件数量，也能保证顶部的平整度，避免积料积尘。安装边界方面，整套侧门与墙壁结构合围后形成半封闭的工位空间，侧门底部预留了与设备主机底座连接的固定支脚，支脚上开有长条形调节孔，可在安装时根据地面平整度、主机的实际安装位置做±15mm的位置微调，抵消现场安装的基础误差；侧门的开合侧预留了门锁安装位与铰链安装座，铰链座的位置可根据现场走线、操作习惯调整安装高度，适配不同的操作需求。顶部屋顶结构的边缘超出侧门外沿50mm，可引导少量冷凝水、落尘顺着顶板边缘排到设备防护区外，不会顺着侧门缝隙流入设备内部。在实际产线布局中，这套结构可根据设备的工位长度灵活增减侧门段数与顶板数量，适配不同规格的伊利格成型机工位防护需求，不需要重新开模制作整体外壳，大幅降低了设备改造、产线调整时的防护件制作成本。结构的所有框架连接处都采用了内藏式螺栓连接，外部没有突出的紧固件，既避免了生产过程中边角料挂在突出件上，也让整体外观更整洁，日常清洁时可直接擦拭框架外表面，没有清洁死角。
