击剑场地安全防护围栏结构设计方案

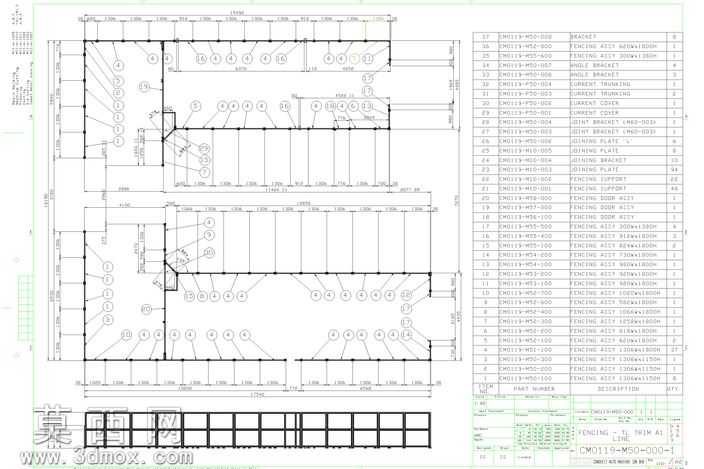

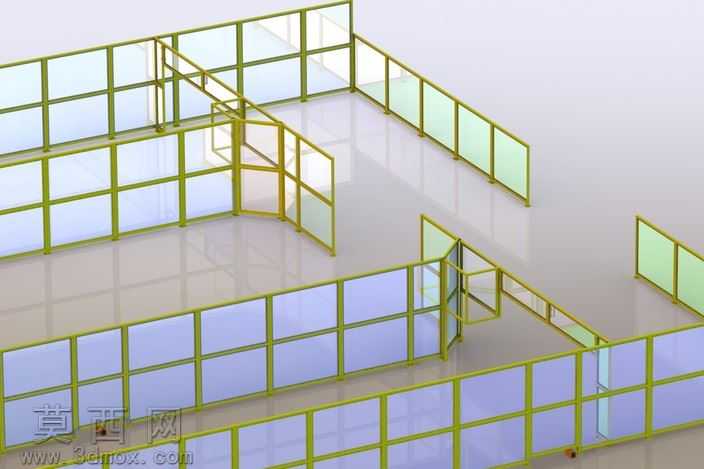

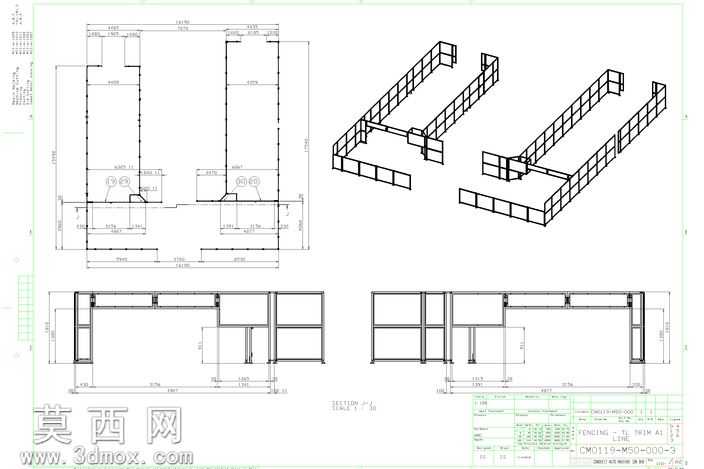

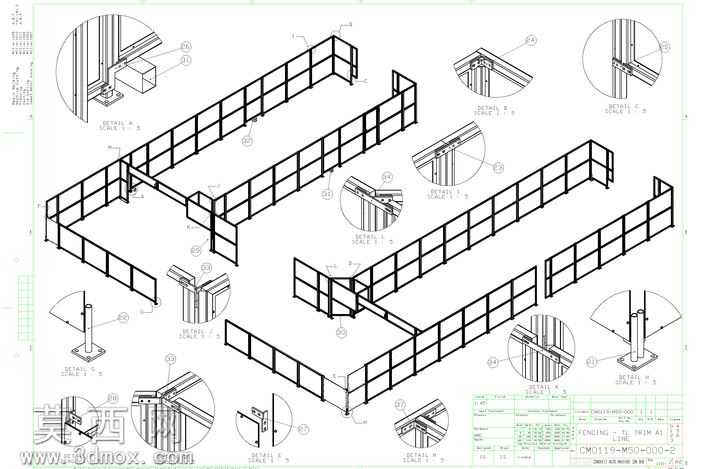

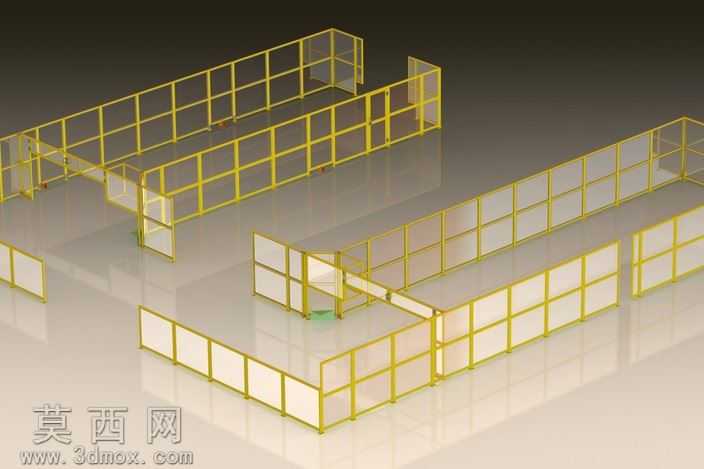

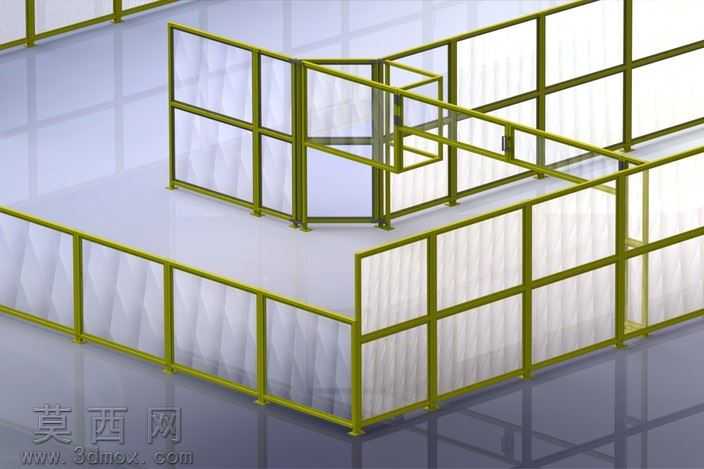

本作品为击剑运动场地配套的安全防护围栏三维模型，整体采用SolidWorks完成全参数化建模，配合AutoCAD完成二维工程图的配套输出，建模过程严格遵循模块化设计思路，将整套围栏拆分为七个独立的标准化单元模块，可根据实际场地尺寸灵活拼接组合，适配不同规格的击剑训练、比赛场地布局需求。模型渲染阶段采用写实工业渲染风格，框架部分赋予低碳钢空心方形型材的金属材质，还原金属表面哑光喷塑的细腻质感，通透围挡部分赋予聚碳酸酯板材的半透明材质，准确呈现板材高透光、抗冲击的视觉特性，场景搭配浅灰色哑光地面与柔和顶光，清晰展现围栏的整体布局与结构细节。结构设计上，围栏主体框架采用标准化的空心方钢搭建，横竖型材通过专用连接件完成锁合固定，无需复杂焊接工艺即可完成现场组装，框架下部设置连续的低位挡边，可避免击剑器材滑出场地区域，框架上部采用通透的聚碳酸酯板作为围挡主体，既能够实现训练过程中的安全隔离，避免对抗中人员、器材越界引发安全隐患，又不会遮挡场外人员的观察视线，满足训练、赛事的观赛需求。整套围栏预留了标准化的通道开口位置，可根据场地动线灵活设置出入口，模块之间的连接结构经过反复校核，既保证组装后的整体结构稳定性，能够承受对抗过程中的意外撞击，又具备快速拆装、移位重组的特性，可覆盖移动设备区域的临时场地搭建需求，适配场馆多场景复用的使用需求。建模过程中对型材壁厚、连接节点、板材固定方式都做了1:1的真实还原，所有配合间隙、安装孔位都符合实际加工装配的公差要求，可直接用于生产下料、装配指导，模型同时输出STEP、IGES等通用格式，可适配多款三维软件的编辑修改需求，配套的渲染效果图可直接用于方案汇报、产品展示场景。
