汽车发动机转让输送线SolidWorks三维模型

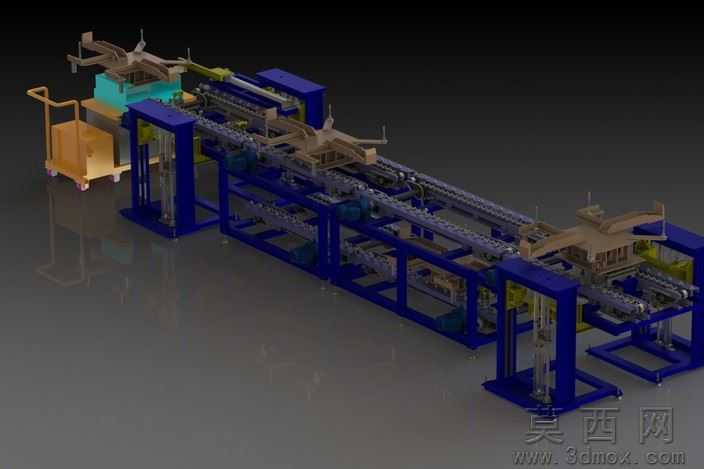

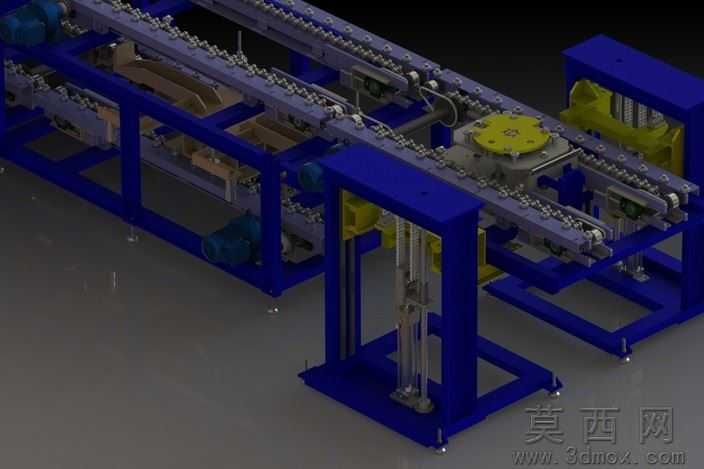

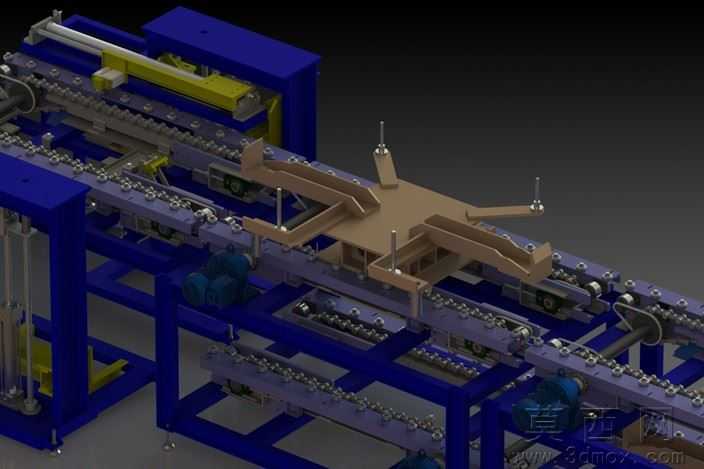

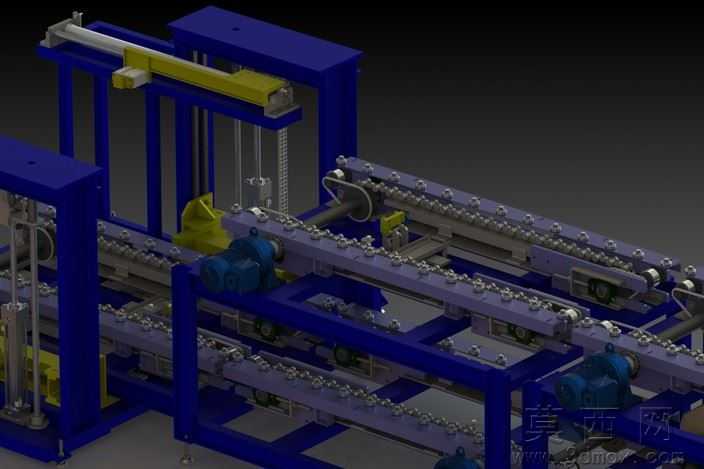

本模型为汽车发动机装配工序专用的转让输送机三维设计成果，建模阶段以实际产线工位布局为基准，采用自底向上的装配建模流程：先完成各标准模组的独立建模，包括蓝色方管焊接机架、倍速链输送导轨、剪式升降定位机构、空托盘回流模组、工位阻挡器等独立部件，再按照工位间距、输送高度、对接精度要求完成总装约束，所有配合关系均按照实际机械连接逻辑设置，无过约束、欠约束问题，可直接在软件中完成运动仿真验证。参数设计层面，整套输送线适配600kg级发动机带托盘负载，有效输送段长度覆盖7-8米作业区间，单工位作业循环周期控制在5分钟内，共设置4个托盘承载工位，升降机构行程满足发动机转位对接的高度差要求，导轨间距、托盘定位销位置均按照主流乘用车发动机装配基准设计，可直接对接上下游装配工位的设备接口。渲染材质设置上，机架部分采用磨砂深蓝色喷塑金属材质，输送链采用镀锌钢质感，托盘采用硬质工程塑料材质，操作侧安全护栏采用半透明亚克力材质，驱动电机、气缸等标准件采用对应工业设备的真实材质贴图，渲染效果还原产线真实视觉状态，可直接用于方案汇报展示。结构原理方面，该设备替代原有人工推送转位的作业模式，作业时操作人员仅需完成发动机与托盘的初始定位，按下启动按钮后，倍速链自动将带载托盘输送至装配工位，剪式升降机构抬升托盘完成精准定位，装配作业完成后升降机构下降，托盘随输送线流转至下一工位，空载托盘通过回流段自动返回上料端，全程无需人工推拉重型负载，大幅降低作业劳动强度，消除人工搬运的安全隐患。软件兼容层面，模型原生基于SolidWorks平台搭建，特征树完整可编辑，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，附带的AutoCAD格式文件包含设备安装布局图、地脚安装孔位图，可直接用于现场施工指导。研发教学应用层面，该模型可作为自动化输送线设计的教学案例，帮助学习者掌握倍速链线体选型、升降定位机构设计、产线节拍计算的相关方法，也可作为汽车装配产线规划的参考方案，工程师可根据实际厂房条件、产品参数调整线体长度、工位数量、负载参数，快速衍生出适配不同产能需求的发动机输送线方案，缩短非标设备的研发设计周期。
