手动阀紧缩工装工具三维结构设计

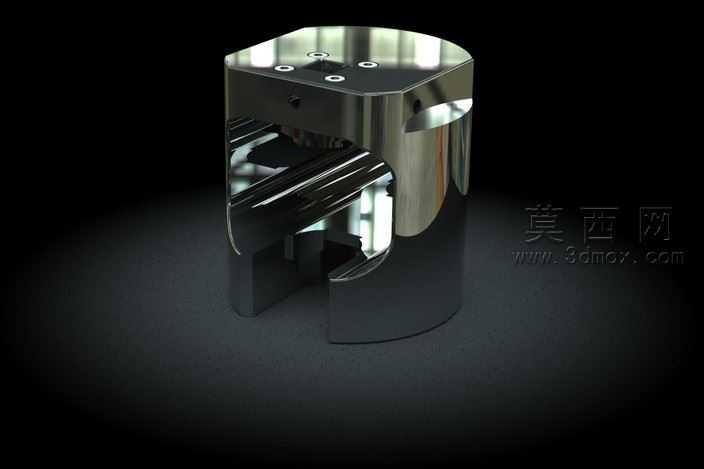

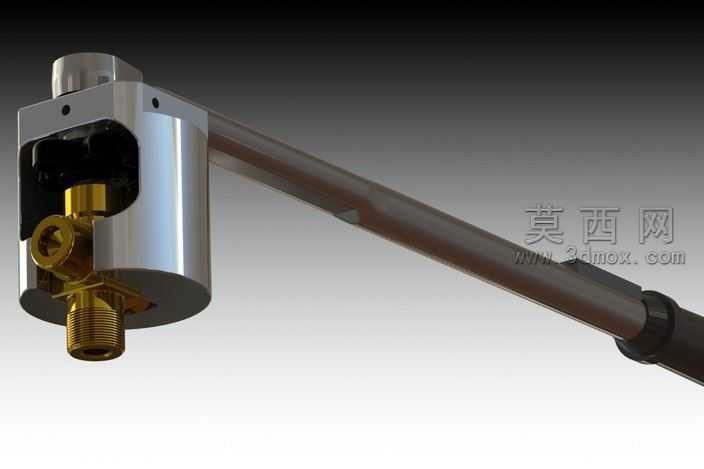

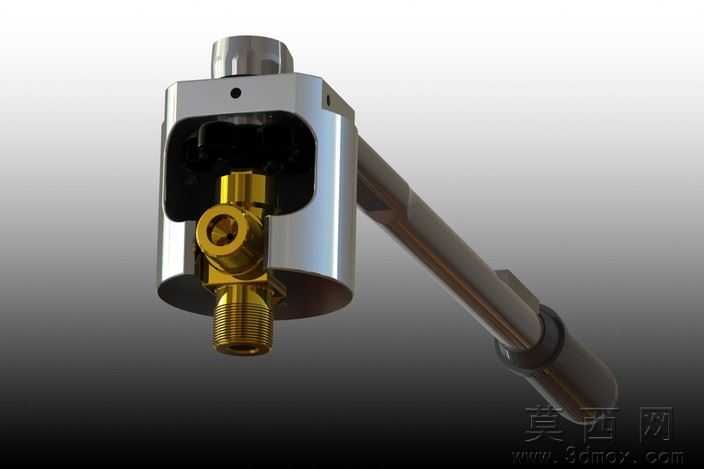

本作品为手动阀紧缩工装工具的三维设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先对工具的整体功能需求进行拆解，明确其用于辅助汇编程序实现手动紧固阀件的核心作用，以此为基础规划整体外形与内部结构布局。建模过程中优先绘制基准草图，确定工具半圆柱主体的轮廓尺寸，通过拉伸、切除等基础特征命令构建主体基体，随后针对主体上的安装孔位、侧边开槽、内部夹持型腔等细节结构逐一进行特征创建，对孔位的同轴度、槽口的对称度、型腔与阀件的配合尺寸进行精准约束，确保各结构之间的装配公差符合实际工装的使用要求，避免出现结构干涉问题。材质与渲染环节，结合该工具实际使用场景下的金属材质属性，为模型赋予高光亮面金属材质，调整材质的反射率、粗糙度参数，模拟经过精密机加工后的金属表面质感，同时添加环境反射贴图，让金属表面的光影过渡更自然真实；渲染阶段采用工作室布光方案，设置主光源、辅助光源与轮廓光，突出工具的立体结构与金属光泽，对边缘的倒角、开槽的内壁等细节位置进行光影强化，清晰展现各结构的形态特征。结构设计上，该工具采用半封闭圆柱式主体结构，顶部平面设置多组定位安装孔，可适配不同的安装固定场景，主体侧面开设贯通式操作槽，方便手动操作时的施力与阀件的置入，内部的异型夹持型腔完全匹配待紧固阀件的外形轮廓，能够在紧固过程中提供稳定的夹持力，避免阀件出现打滑、偏移问题，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能控制整体体积，兼顾使用的便携性与操作的便利性。设计思路围绕实用化、精准化的工装设计原则展开，从实际阀件紧固的操作痛点出发，摒弃多余的装饰性结构，所有造型特征均服务于紧固功能的实现，在建模阶段就充分考虑实际加工的工艺可行性，所有特征均采用常规机加工即可实现的结构，避免出现无法落地的异型复杂结构，确保该三维模型既能够用于虚拟装配验证，也可直接导出工程图用于实际生产制造，为手动阀紧固工序提供可靠的工装支撑。
