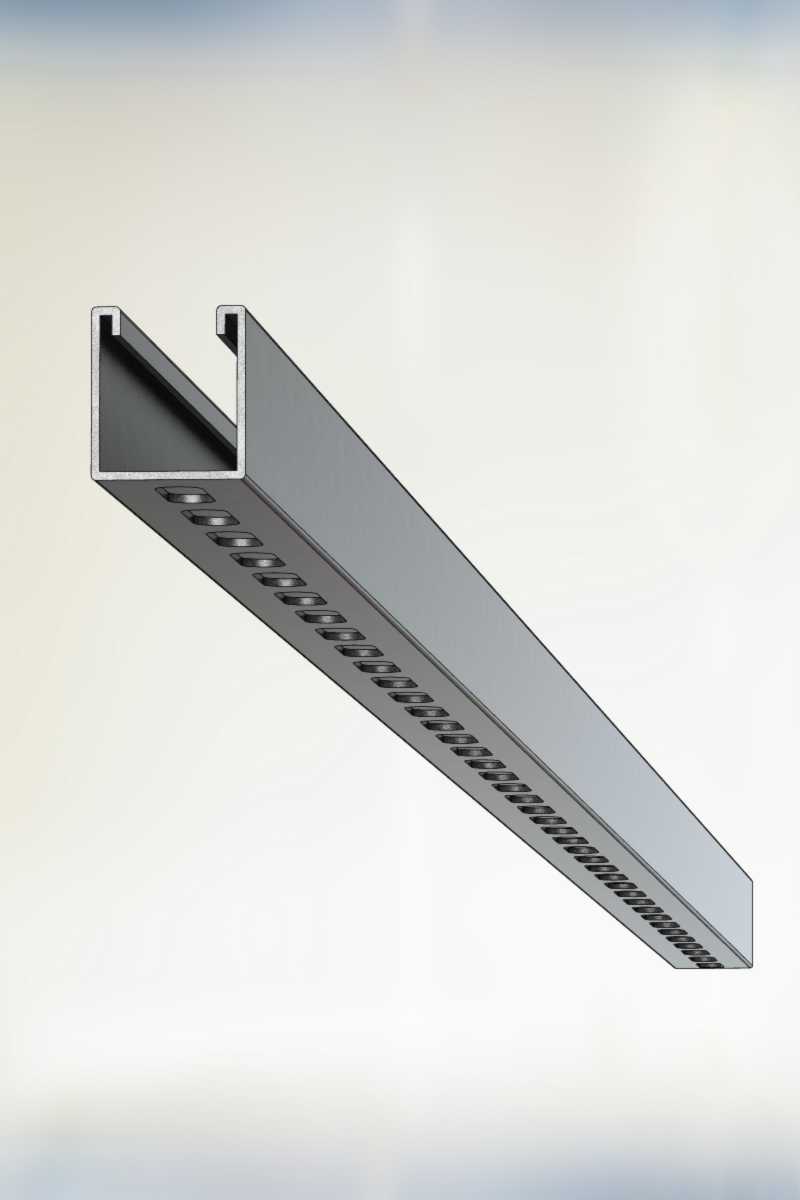

希尔蒂C型冲孔安装导轨型材结构

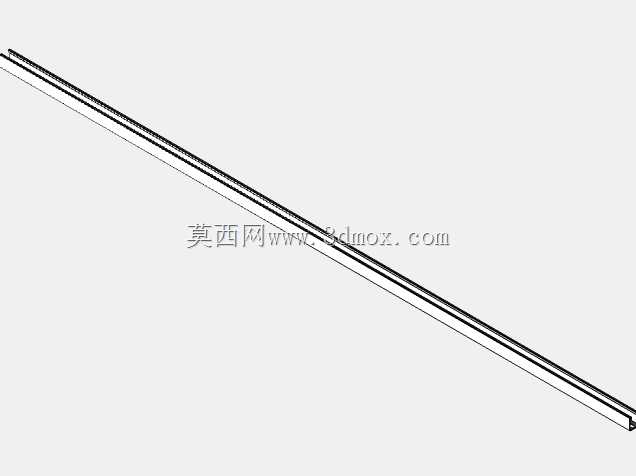

这类带连续冲孔的C型安装通道，在工业现场的管线排布、轻型设备挂载场景中应用极广，不管是厂房内的电气桥架支吊、气动管路固定，还是自动化设备外围的传感器、小型阀组安装，都能见到这类型材的身影。不同于普通闭口型钢，这种单侧开口带内卷边的结构，在设计时特意保留了开口侧的操作空间，配套的T型螺栓可以直接从开口处滑入任意孔位，不需要在型材端部逐个穿入紧固件，现场调整安装位置时不需要完全拆卸已固定的部件，能大幅缩短现场施工的调整时间。型材本体上的连续等距冲孔，是经过载荷校核后排布的，孔位间距匹配常用的紧固件规格，既保证了型材整体的抗弯截面模量不会因为开孔损失过多，又能覆盖绝大多数常规安装的孔位需求，避免现场二次钻孔破坏型材的防腐层与结构强度。内卷边的结构设计是这类型材的核心受力点，卷边的圆弧过渡处理能分散T型螺栓挂载时的局部应力，避免长期承重后出现开口变形、螺栓滑脱的问题，同时卷边的尺寸公差控制严格，能和配套的螺母、卡扣实现间隙配合，滑入时顺畅无卡滞，锁紧后不会出现径向窜动。从安装边界来看，这类2米定尺的型材可以根据现场实际需求裁切，拼接时使用配套的直连接头就能实现多段型材的无缝对接，转弯位置搭配对应的转角连接件，就能适配不同走向的排布需求，型材背部的平面可以直接贴装在墙面、设备框架表面，不需要额外做适配加工，固定时可以通过背部的冲孔使用膨胀螺栓直接固定，也可以搭配抱箍件固定在圆柱型立柱上。在做三维建模时，这类型材的截面轮廓需要严格控制公差，尤其是开口宽度、内卷边的尺寸、冲孔的位置度，因为这些参数直接决定了后续配套标准件能不能正常装配，很多新手建模时容易忽略卷边的圆角细节，导致后续装配时螺栓和卷边出现干涉，实际生产加工时，这类型材一般采用冷轧带钢连续辊压成型，冲孔工序在辊压前同步完成，能保证孔位和型材长度方向的垂直度，避免成型后冲孔出现变形。
