沉头梅花槽混凝土自攻锚固螺钉

　　这款沉头梅花槽混凝土自攻螺钉主要面向轻质隔墙、机电支吊架、线槽固定、门窗副框连接以及预制构件现场装配等场景。与传统膨胀螺栓相比，它不需要额外套装膨胀套管，而是依靠特制高低螺纹在预制底孔中直接切削并挤压混凝土基材，在孔壁形成连续咬合牙痕，从而获得抗拔与抗剪承载能力。现场作业时，先按螺钉公称直径和有效埋深选择冲击钻头，钻孔后清理孔内粉尘，再使用适配批头将螺钉旋入；沉头结构在完全就位后可埋入被连接件表面，避免突出头部影响后续饰面板、导轨或设备底板贴合。

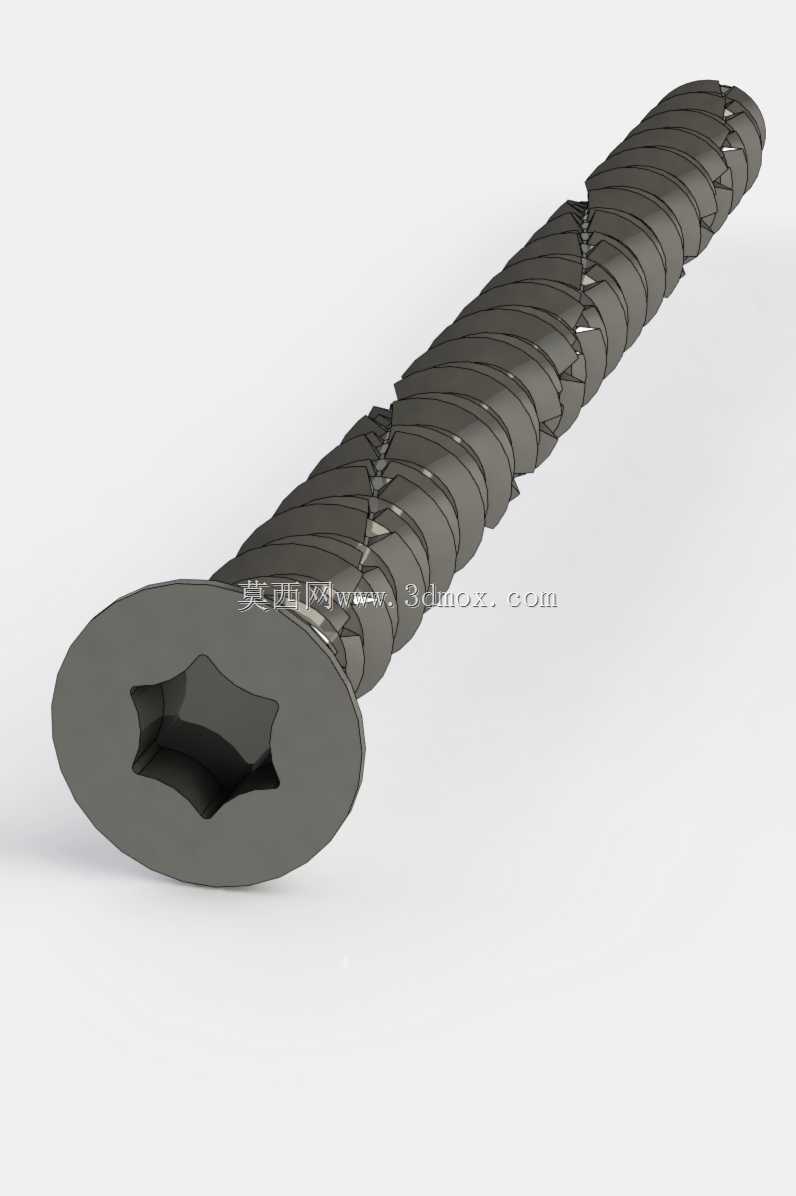

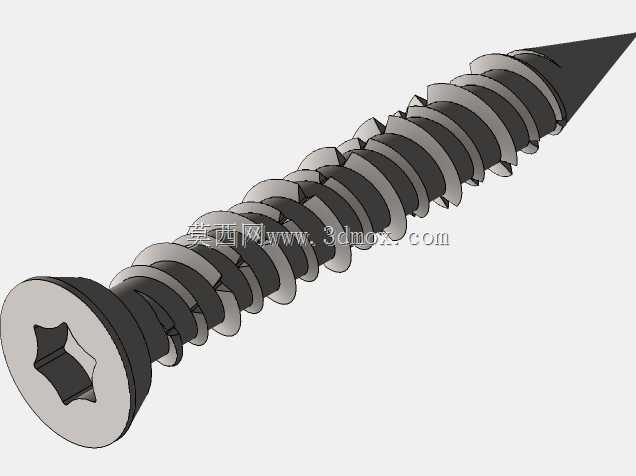

　　从结构形式看，螺钉头部采用大直径 countersunk 沉头与梅花驱动槽组合。沉头下表面承担压紧作用，能够把支架、角钢、薄钢板或塑料固件压向基材；梅花槽相比十字槽具有更大的驱动接触面积，旋入时批头不易脱出，在高扭矩攻入混凝土过程中能减少槽口打滑和镀层损伤。头部下方过渡区做了连续圆角，避免热处理后在头杆交接处形成应力集中。杆部螺纹并非普通机螺钉牙型，而是采用较深、较宽的锯齿状螺旋牙，牙顶留有切入刃口，牙侧角度兼顾攻丝时的排屑和硬化后的承载接触。螺纹沿杆身连续布置，末端保留引导段，使螺钉进入底孔时能够保持同轴，减少偏斜攻入造成的孔口崩边。

　　建模时需要重点还原几个决定装配行为的特征。其一是沉头锥角与被连接件沉孔之间的匹配关系，若支架孔仅为圆柱通孔，头部会直接压在孔口周围，设计校核时应确认接触面足够，避免薄钢板被局部压陷；若要求平齐安装，则需在固件上加工对应锥面沉孔，并控制沉孔深度，防止头部低于表面后压紧力不足。其二是梅花槽的深度和瓣形轮廓，槽底圆角不能省略，它既影响批头插入，也反映冷镦或二次冲压成型的工艺可行性。其三是螺纹牙型沿轴向的变化，混凝土螺钉通常需要表现出牙距、牙高、牙顶切削边和末端收窄引导，不能简单用普通装饰螺纹代替，否则在干涉检查、装配动画或工程说明中会丢失关键信息。

　　尺寸与安装边界方面，选型不能只看螺钉总长，而应拆分被连接件厚度、沉头埋入量、螺纹有效埋深和钻孔余量。有效埋深直接决定锚固性能，过浅会导致抗拔力不足，过深则可能钻穿薄壁混凝土板或碰到钢筋、管线。底孔直径是这类螺钉最敏感的参数：孔径偏大，螺纹牙不能充分压入孔壁，承载能力下降；孔径偏小，旋入扭矩急剧升高，可能造成批头脱槽、螺钉断裂或基材开裂。对于靠近混凝土边缘的固定点，还应保留边距和间距，避免螺纹挤压使边缘混凝土崩裂。若用于多孔砖、加气块或低强度基材，同样的外形尺寸并不能照搬混凝土中的承载假设，通常需要降低载荷等级或改用专用锚栓。

　　在设备和管线安装中，这类螺钉适合承受静载及小幅振动载荷，例如管卡、电缆桥架、消防小管支架、装配式挂件和窗框固定件。承受往复冲击、强烈地震作用或重要承重节点时，应结合基材强度、边距、埋深和安全系数进行锚固计算，而不能仅凭三维外形判断。模型表达上，可将螺钉作为独立标准件库成员使用，在装配中复制布置，并通过头部、杆长、螺纹段和末端引导区的参数化控制，快速生成不同规格。干涉检查时要关注批头操作空间：梅花槽虽然驱动稳定，但电钻和批头在沉头附近需要保留轴向空间，狭小腔体内若无法保持垂直旋入，容易破坏槽口或使螺钉歪斜。

　　整体设计思路围绕“直接成孔锚固、减少零件数量、提高现场安装效率”展开。几何上，沉头保证表面平齐，梅花槽传递高扭矩，深螺纹负责在脆性基材中形成机械咬合，末端引导保证攻入方向；工程应用上，则必须通过底孔、埋深、边距和基材状态来限定使用边界。
