带垫圈六角法兰自钻螺钉结构设计

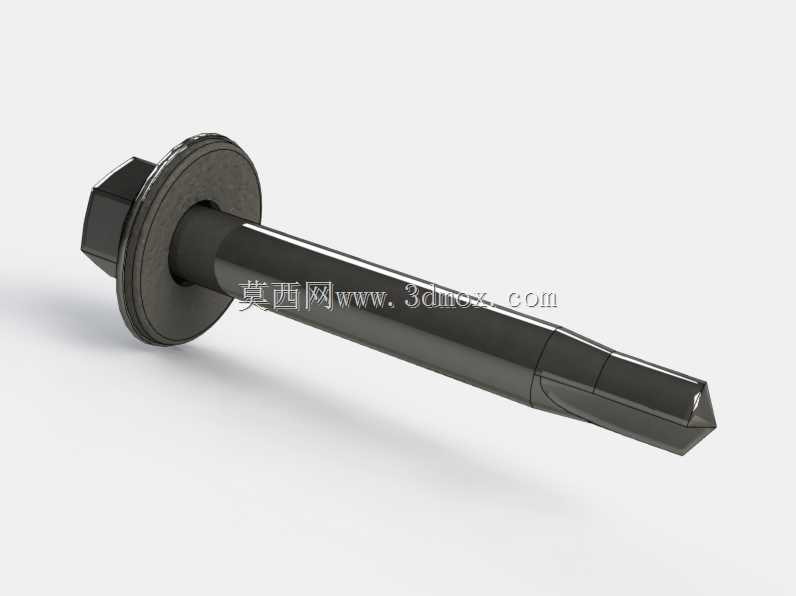

　　该紧固件模型呈现的是一枚带垫圈的六角法兰面自钻螺钉，整体为细长轴类零件，杆身从头部延伸至末端，末端集成钻削与螺纹成型结构，适用于薄钢板、型钢、铝合金型材等基材的快速连接。在工程现场，这类螺钉常见于轻钢龙骨隔墙、屋面彩钢板固定、电气柜支架安装、通风管道法兰拼接以及设备护罩装配等场景；其核心价值在于省去预钻孔、扩孔和单独攻丝工序，操作人员使用带六角套筒的电动工具即可一次完成钻孔、攻丝和锁紧，尤其适合高空作业、批量装配以及现场不便布置钻床的位置。

　　从结构上看，螺钉头部采用六角外形，外侧带有扩大的法兰承压面，法兰下方配置独立垫圈。六角头能够传递较大拧紧扭矩，套筒咬合稳定，不容易在高扭矩锁紧时打滑；法兰面增大了头部与被连接件之间的接触面积，使压紧力分布更均匀，降低薄板材局部压陷风险。垫圈在模型中与头部同轴布置，实际选型时可根据防腐、密封或防松要求替换为橡胶复合垫、镀锌平垫或齿形锁紧垫。对于彩钢屋面板一类外露连接，垫圈还承担补偿板面不平、阻断雨水渗入路径的作用；对于普通机架连接，则主要用于分散支承压力并避免转动划伤表面。

　　杆部设计需要区分光杆段、螺纹段和钻尾段。光杆段靠近头部，直径相对稳定，穿过上层被连接件时可形成较明确的定位关系；螺纹段负责在底孔中切削或滚压出配合螺纹，并提供轴向夹紧力；末端钻尾具有钻头式切削轮廓，能够先在基材上形成孔位，随后螺纹继续攻入并完成锁紧。建模时应重点控制钻尾尖角、切削刃过渡、螺纹起止位置以及杆身同轴度，这些特征直接影响三维装配干涉检查和后续出图时的工艺表达。若仅用于外观展示，可将螺纹简化为贴图或螺旋曲面；若用于结构校核或加工沟通，则应保留真实牙型、螺距和钻尾刃口关系。

　　尺寸边界方面，这类螺钉的有效长度需要从法兰承压面下方计算到钻尾最前端，而不是简单量取杆部圆柱长度。选型时要综合考虑上层板厚、垫圈压缩量、下层基材厚度以及螺纹啮合深度。若螺钉过长，钻尾可能穿透基材背面，影响设备内部安全距离或划伤线缆；若过短，则螺纹啮合不足，锁紧后容易在振动载荷下松动。六角头对边尺寸、法兰外径和垫圈外径决定了安装所需的平面空间，结构件上若存在翻边、压筋或邻近立壁，应预留套筒下行和旋转空间，避免工具无法完全套入头部。

　　在装配逻辑上，自钻螺钉不同于普通螺栓螺母组合，它依靠自身在基材中形成螺纹，因此更适合单侧可达的连接位置。设计人员在布置点位时，应控制边距和间距：边距过小容易导致基材边缘撕裂或鼓胀，间距过密则可能削弱板件截面。对于承受风载、振动或温度变形的围护结构，螺钉点位应与板肋、檩条或骨架中心线对齐，使夹紧力传递到刚性支承部位，而不是作用在无支撑的薄板中央。

　　三维建模过程中，可先以旋转体方式建立头部、法兰、垫圈和杆身毛坯，再通过拉伸切除形成六角驱动面；螺纹部分使用螺旋线引导牙型轮廓扫描切除，钻尾则通过多方向切削特征模拟钻头刃口。装配模型里应注意螺钉轴线与被连接件孔位或攻入面保持垂直，斜向攻入会造成钻尾偏移、螺纹受力不均和密封面贴合不良。对于钣金组件，还需在工程图中标注推荐拧紧扭矩、适用板厚范围、防腐层要求以及垫圈方向，以便车间和现场安装人员形成统一判断。该模型对紧固件结构认知、钣金连接设计和自动化装配工具选型都具有直接参考意义。
