住宅屋面6英寸成品排水沟槽结构设计

民用住宅屋面排水系统的核心导水构件中，6英寸规格的成品排水沟是适配中等坡屋面汇水需求的常用选型，这类构件主要承接屋面汇集的雨水径流，通过沟槽的导流作用将雨水导入落水立管，避免屋面长期积水造成的防水层渗漏、檐口侵蚀等问题，在低层自建房、联排住宅、小型商业建筑的屋面落水系统中应用十分广泛。从实际工程选型来看，6英寸的沟槽宽度对应的单段汇水面积覆盖区间，刚好匹配多数进深10-14米的双坡屋面排水需求，相比更小尺寸的沟槽，它的排水断面冗余量更大，遇到短时强降雨天气时不容易出现雨水漫溢的情况，也能减少落叶、积尘堵塞沟槽的维护频次。

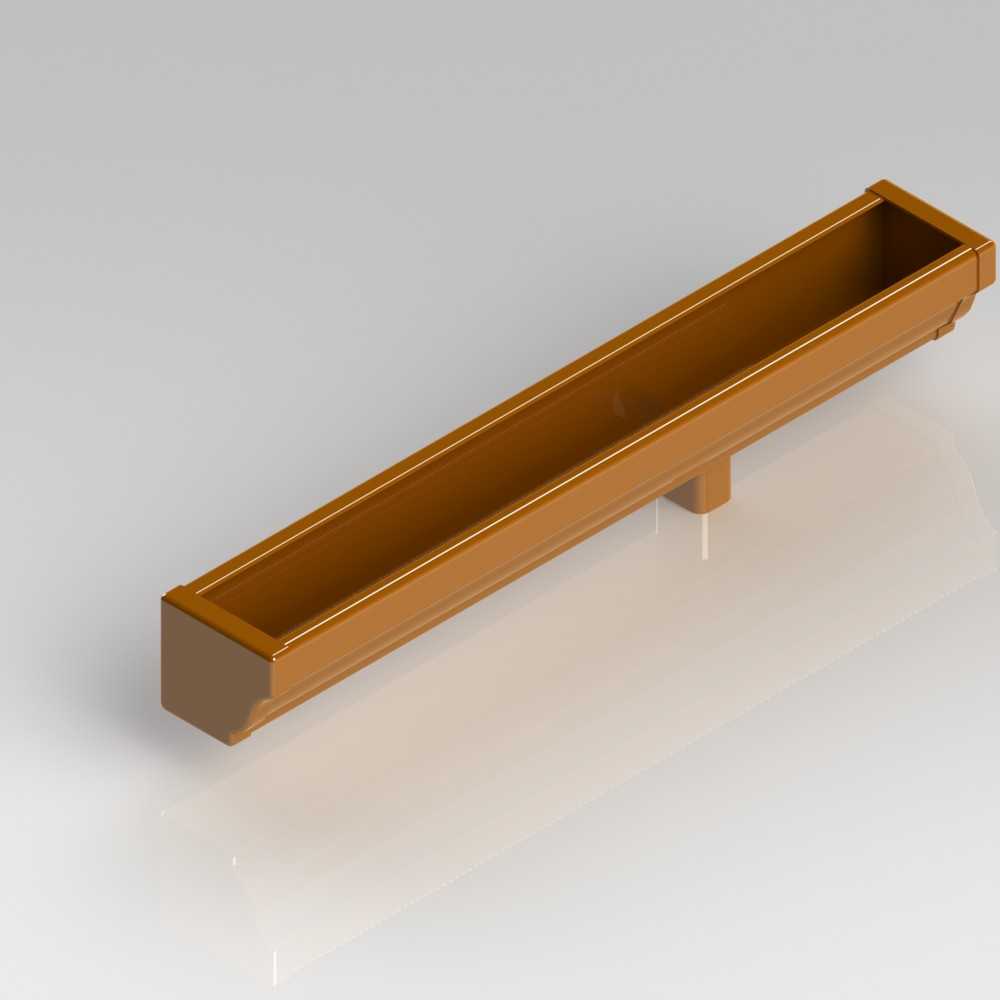

这款排水沟的结构设计采用了等截面U型导流槽形式，槽体两端设置了承插式拼接接口，安装时可以根据屋面檐口的实际铺设长度灵活裁切调整单段槽体尺寸，接口处的搭接台阶能保证拼接后槽体内壁平滑过渡，不会出现接缝处卡滞杂物、阻碍水流的问题。槽体底部预留了和落水立管对接的下水接口位，接口处做了局部加厚处理，能承受立管连接时的锁紧应力，长期使用不会出现接口开裂漏水的情况。槽体的外侧边缘设置了和檐口固定件匹配的安装卡槽，安装时不需要在槽体上额外打孔，通过配套的卡扣件就能将槽体固定在檐口挑檐位置，安装边界上，槽体背部的贴合面做了微角度调整，能适配不同出挑长度的檐口安装基面，不需要额外做找平垫层就能保证槽体的安装坡度符合排水要求。

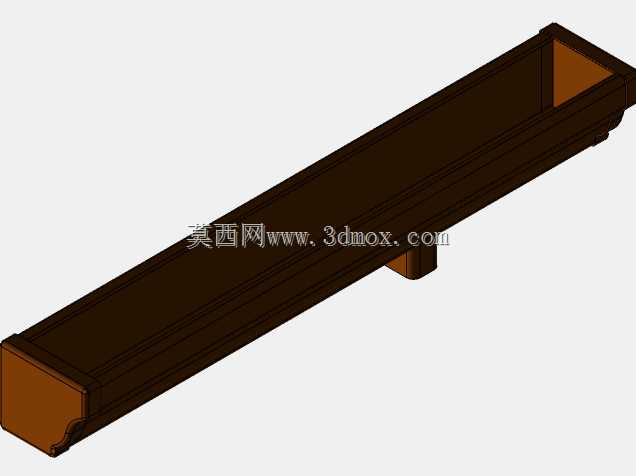

从建模逻辑来看，这款构件的建模过程优先保证了槽体内壁的导流顺滑度，所有转角位置都做了小圆角过渡，避免直角位置长期积留泥沙造成的排水断面缩减；槽体壁厚做了等厚设计，既保证了构件的结构强度，也能控制材料用量，适配批量注塑或者滚压成型的加工工艺要求。实际安装时，这类沟槽的铺设坡度通常控制在千分之三到千分之五之间，单段槽体的支撑点间距不超过800毫米，就能保证槽体在满水荷载下不会出现变形挠度超标、积水倒坡的问题。槽体的端部还预留了和端头封堵件、转角连接件匹配的接口结构，能适配不同屋面造型的转角、端头封边需求，不需要现场额外加工适配配件。
