带自攻螺纹的羊眼吊环紧固连接件

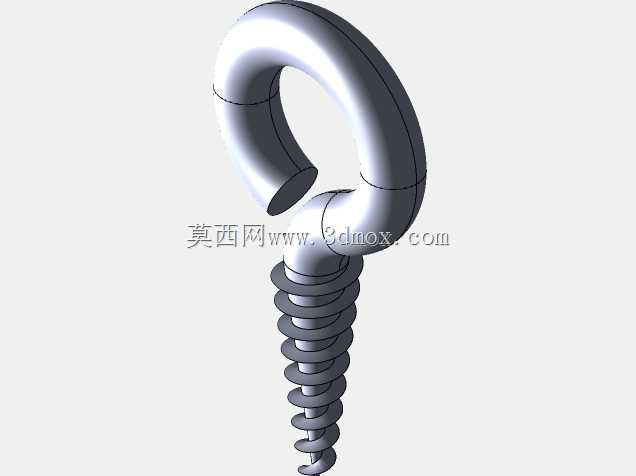

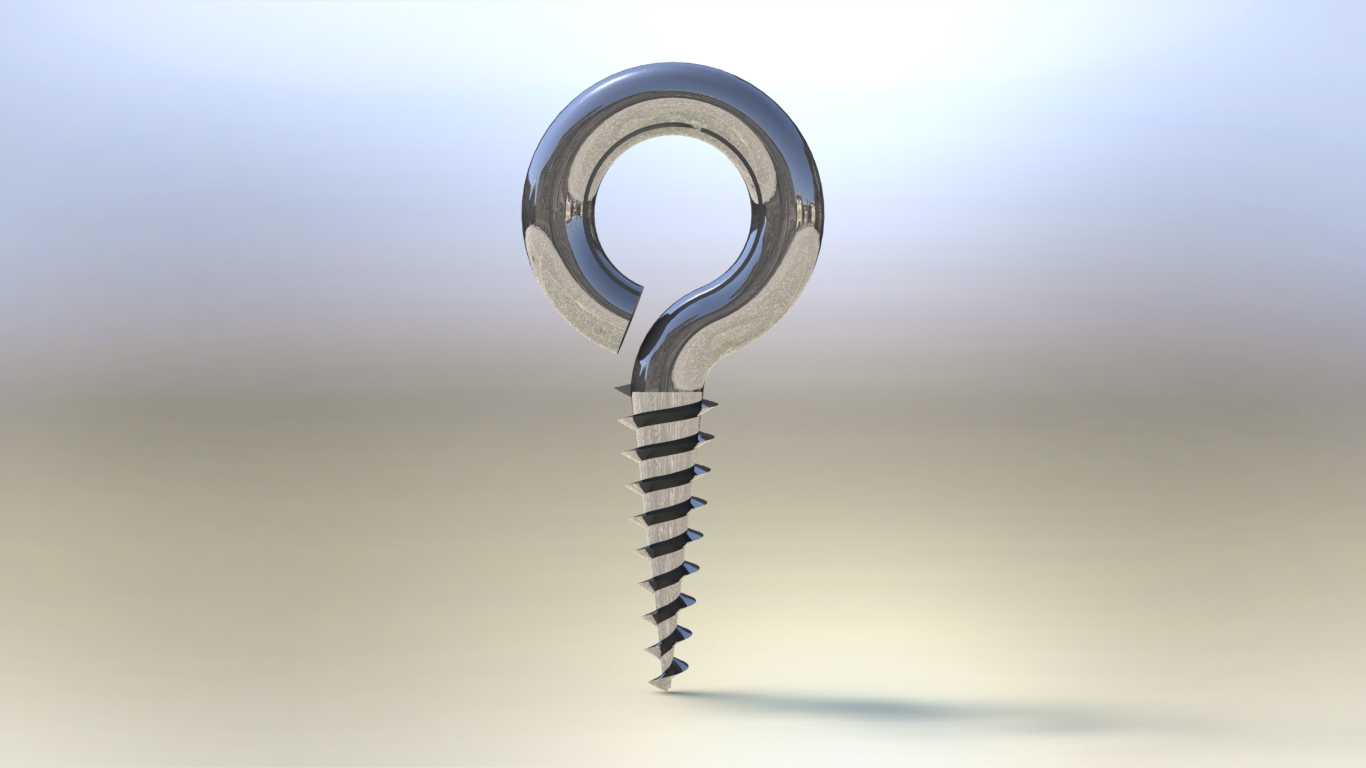

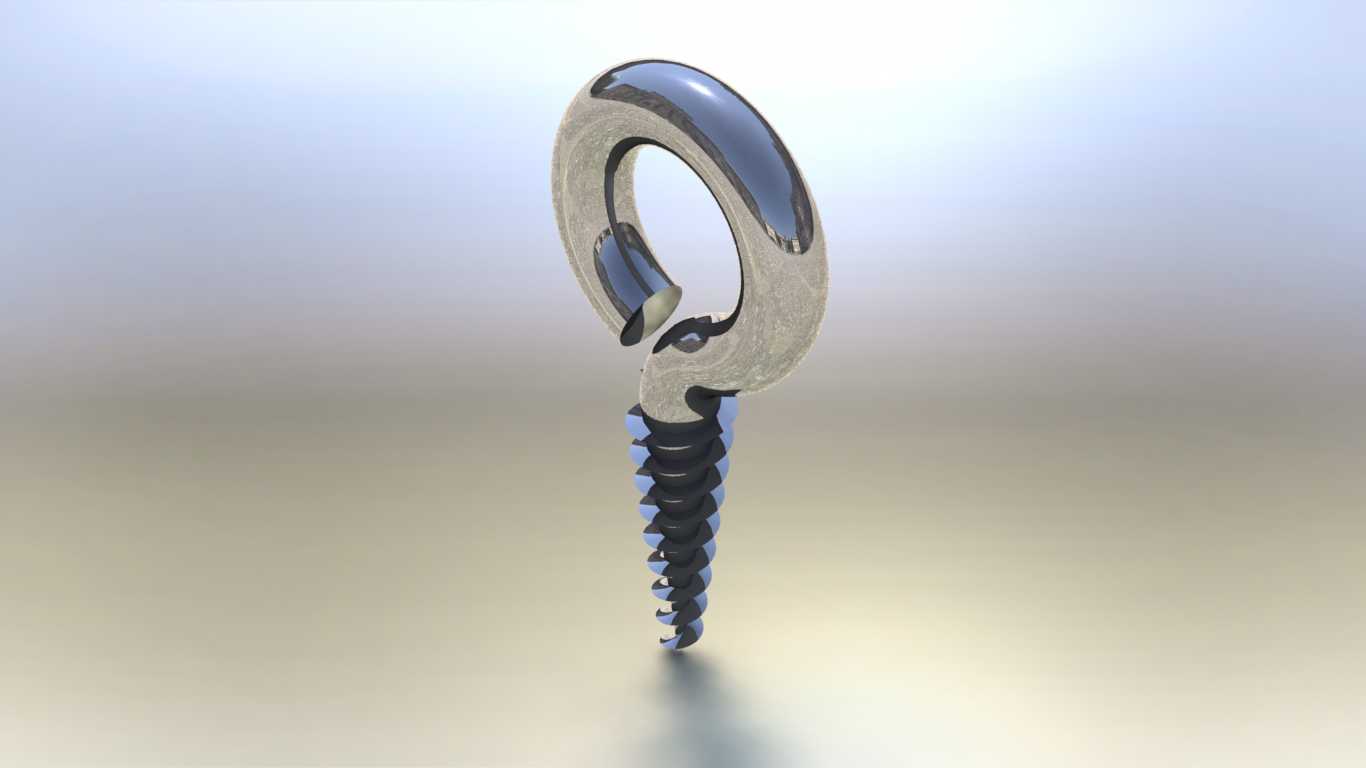

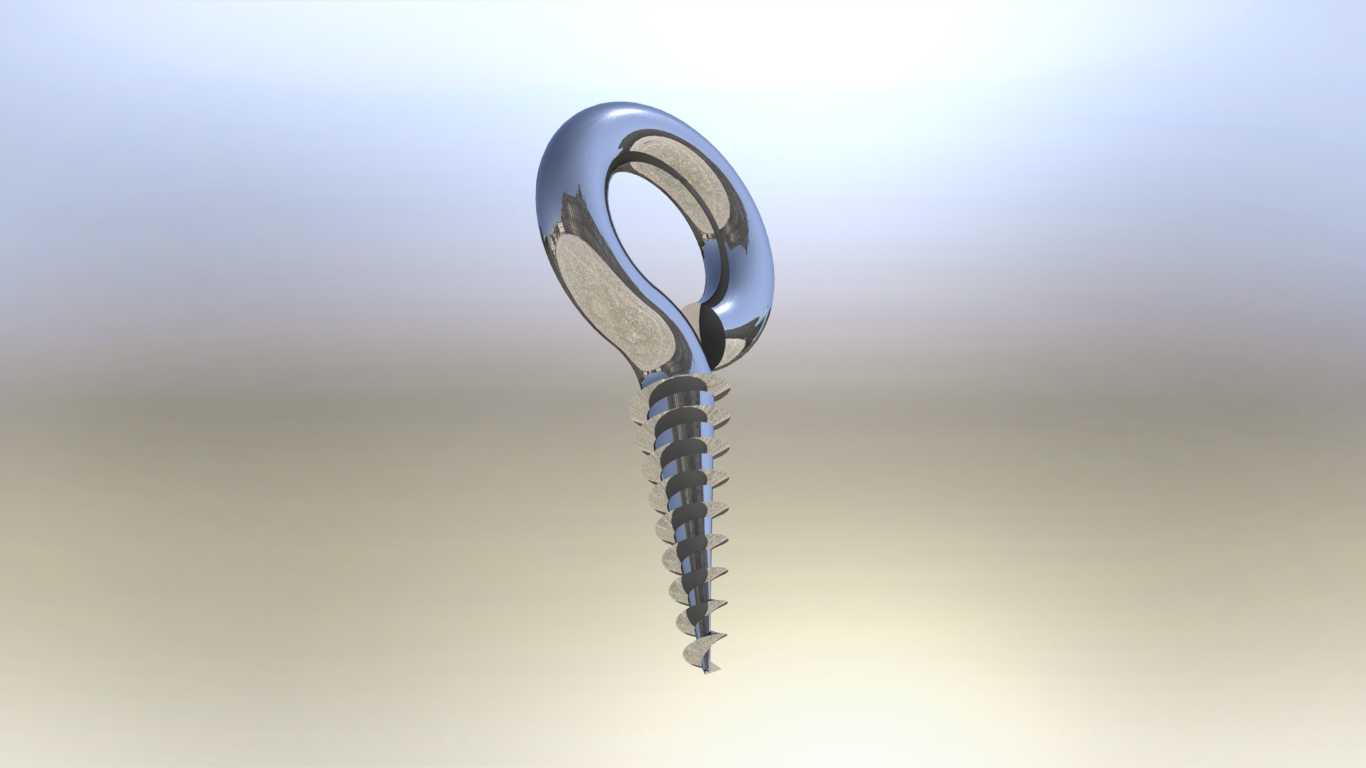

这款带环形吊耳的自攻式连接件，常被用于轻型吊装、索具固定、装饰悬挂、线缆牵拉等场景，在木质构件、轻质塑钢基材上无需预先攻丝即可直接旋入安装，能快速形成可靠的吊挂受力点。从结构设计来看，产品整体分为上部环形吊耳与下部自攻螺杆两个功能段，上部吊耳采用闭环整圆成型，环体内壁做了圆弧过渡处理，避免牵拉绳索、挂钩时出现应力割损，环体与螺杆衔接的位置做了加粗过渡颈，规避了直角衔接带来的应力集中问题，能有效承受垂直方向的拉拽载荷，日常使用中可适配卸扣、S钩、钢丝绳套等多种吊挂件的连接需求。下部螺杆采用的是宽牙距自攻螺纹构型，螺纹牙尖锋利、牙侧带有合适的切入角，旋入基材时可以自行切削出匹配的螺纹牙型，不需要预先在基材上加工内螺纹，大幅降低现场安装的工序复杂度；螺杆末端做了缩径导向尖头，对准安装点位后可以快速定位，不会在旋入初期出现打滑偏移的问题。设计过程中需要重点控制两个核心边界尺寸，一是上部吊环的内通径，这个尺寸直接决定了可穿过的连接件最大直径，要兼顾挂接通用性与环体自身的结构强度，内通径过大会导致环体受力臂过长、载荷上限下降，过小则会限制配套连接件的使用范围；二是下部螺杆的有效旋入长度，这个参数直接决定了在不同基材上的拉拔力上限，针对木质基材的使用场景，螺杆长度需要保证旋入后有足够的螺纹咬合长度，避免受拉时从基材中拔出。安装时需要注意，这类吊环螺钉的设计受力方向以垂直于安装面的轴向拉拽为主，不适合承受大角度的侧向弯折载荷，侧向受力会导致螺杆根部承受额外的弯曲应力，容易出现断裂失效的问题；如果需要在户外场景使用，还可以根据防腐需求更换不同表面处理的版本，比如镀锌、镀达克罗的构型可以应对潮湿环境的锈蚀问题，不锈钢材质的版本则可以满足沿海高盐雾场景的使用要求。建模过程中需要重点还原螺纹牙型的真实轮廓，以及吊环与螺杆衔接位置的过渡圆角，这些细节直接影响后续结构受力仿真的结果准确性，不能为了简化建模将螺纹做成装饰性贴图，也不能忽略衔接位置的圆角处理，否则仿真得到的应力集中系数会和实际零件测试结果出现较大偏差。
