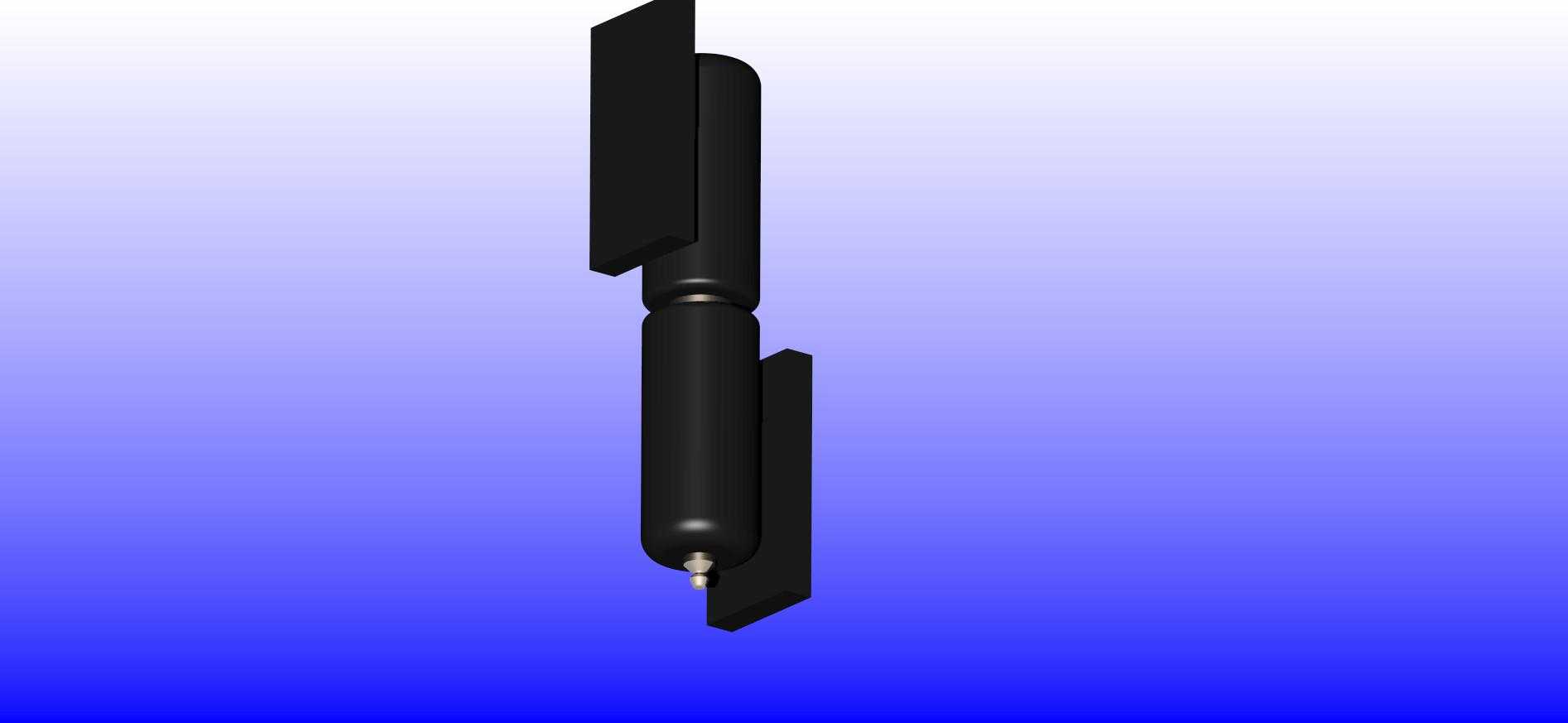

桶形焊接结构铰链三维数模

这类桶形铰链多用于需要大角度开合、承载要求偏高的工业设备舱门、重型防护柜门以及特种箱体的铰接部位，和普通薄型合页不同，桶形结构的主体能提供更高的抗扭、抗径向载荷能力，在频繁开合或者存在侧向受力的使用场景下，不容易出现合页变形、销轴窜动的问题。从结构设计来看，这款铰链采用分体式焊接安装底座，两个安装翼板分别和桶形主体的上下段固定，销轴内置在桶形腔体内部，避免外露销轴积灰、锈蚀或者受外力磕碰变形，这种内置销轴的结构也能让铰链转动时的摩擦面完全处于腔体保护内，日常维护时只需要定期从注油点补充润滑脂即可，不需要拆解整个铰接结构。安装边界上，两个翼板的安装面做了平整处理，焊接时可以直接贴合在门板和门框的安装基准面上，不需要额外加工沉台或者避让槽，翼板的厚度足够承受焊接时的热变形量，不会因为焊接热量导致翼板翘曲影响后续装配精度。转动间隙的设计上，桶体上下段的配合面预留了合理的转动公差，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致门板开合时出现旷量，在门板自重较大的场景下，这种公差设计能有效分散销轴的局部受力，延长铰接结构的整体使用寿命。实际选型应用时，这类铰链不需要额外加工安装孔，直接通过焊接固定在基材上，适合用在钢质门板、厚板焊接结构的设备外壳上，相比螺栓固定的铰链，焊接固定的方式能避免螺栓松动导致的铰接失效，在存在振动的设备工况下可靠性更高。建模过程中对铰接转动副做了完全的配合约束，导入装配环境后可以直接模拟门板的开合动作，验证开合过程中铰链和周边结构是否存在干涉，也能直接提取翼板的焊接轮廓尺寸，给生产加工环节提供准确的尺寸参考。桶体的外形做了圆弧过渡处理，没有尖锐的棱角，在人员经常通行的设备舱门位置使用时，能减少开合过程中磕碰伤人的风险，同时圆弧外形也不容易积留杂物，在多粉尘的车间环境下使用时，日常清洁也更方便。
