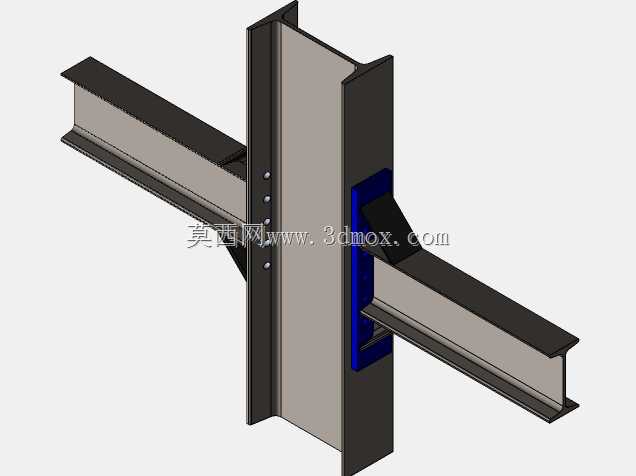

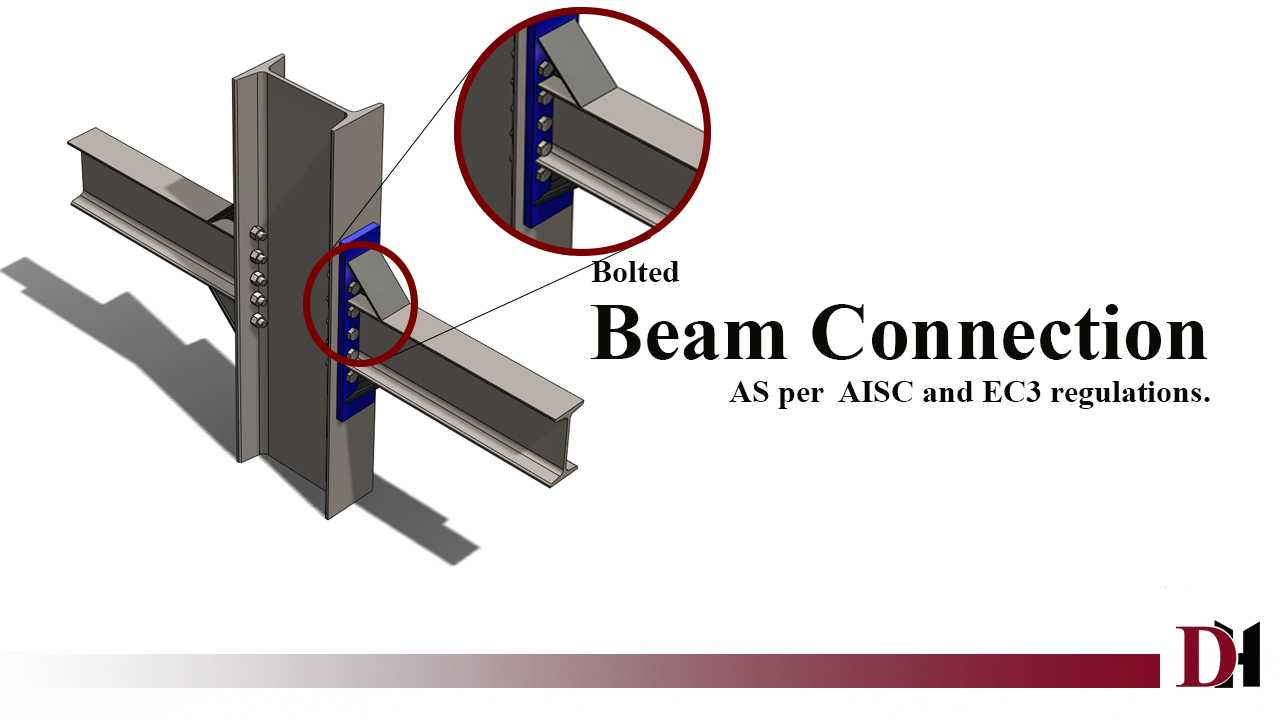

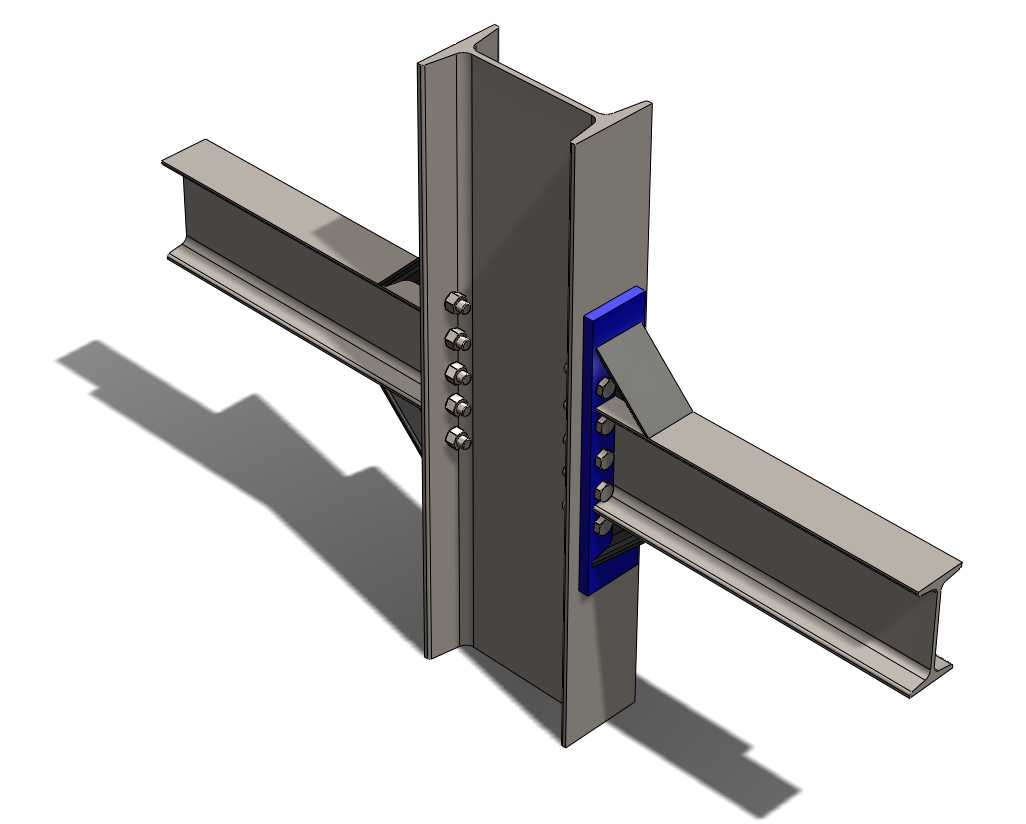

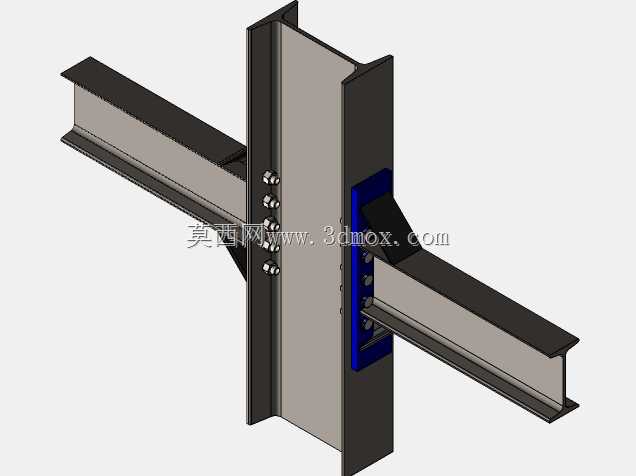

符合美标欧标规范的螺栓式钢梁连接节点

在多高层钢结构厂房、大跨度场馆、工业设备支撑刚架等场景中，梁柱连接节点是决定整体结构荷载传递效率、抗侧移刚度的核心部位，本次建模的螺栓式梁连接节点，严格遵循AISC与EC3相关钢结构设计规范要求，可直接用于常规H型钢梁柱的刚性连接场景，适配多数工业与民用钢结构项目的节点选型需求。从实际工程用途来看，该节点主要承担梁端传递的竖向剪力、弯矩以及水平方向的风载、地震作用荷载，通过螺栓预紧力与端板接触面的摩擦力实现荷载的可靠传递，相比现场焊接节点，可大幅降低高空作业的焊接质量管控难度，缩短现场安装周期，同时具备更好的受力延性，在动载工况下的抗疲劳表现更稳定。设计过程中优先考虑了安装容错空间，节点端板与柱面的贴合面预留了合理的工艺间隙，螺栓孔采用长圆孔与圆孔组合的排布方式，可抵消构件加工、现场安装带来的尺寸偏差，避免强行装配带来的初始内应力。节点的加劲肋设置完全匹配梁端的弯矩分布，在梁上下翼缘对应位置设置柱面加劲肋，避免柱腹板在集中荷载作用下出现局部屈曲，加劲肋与柱身采用角焊缝连接，焊脚尺寸匹配母材厚度，保证力流的平顺传递。从安装边界来看，该节点适配的H型钢梁、柱截面覆盖常规工业钢结构常用的截面规格范围，螺栓排布间距、端距、边距均满足规范的最小构造要求，现场安装时仅需完成螺栓初拧、终拧两道工序即可完成节点固定，无需额外的现场焊接作业，也不需要复杂的专用安装工装。建模过程中完整还原了节点的所有细部构造，包括螺栓、螺母、垫圈的实体结构，加劲肋的切角处理，端板与梁身的焊接坡口细节，可直接用于结构受力仿真分析、施工交底动画制作、节点加工图深化的基础参考模型，结构设计人员可根据实际项目的荷载计算结果，调整对应板件厚度、螺栓规格数量、构件截面尺寸，快速生成适配具体项目的节点方案，无需从零开始搭建节点模型，有效提升钢结构深化设计的工作效率。
