SolidWorks草图媒体选择操作教学内容

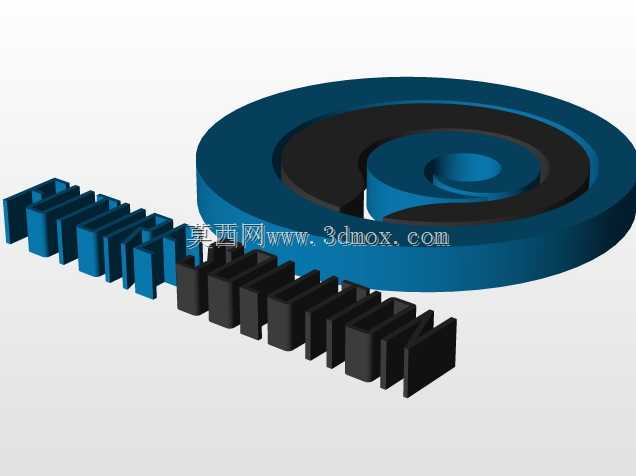

在机械结构设计的日常工作流里，草图媒体的选择是三维建模起始阶段极易被忽略却直接影响后续特征生成效率的核心环节，很多刚接触参数化建模的从业者往往跳过这一步的逻辑梳理，直接进入草图绘制，后续在装配体环境下做特征修改、零件间关联参考时，频繁出现参考丢失、特征报错、草图平面错位的问题，拖慢整体项目推进节奏。从实际工程应用场景来看，不管是做单机设备的非标结构设计，还是做生产线配套工装的改型优化，草图媒体的选择都需要结合后续特征的生成方向、零件在装配体中的定位基准、相邻部件的干涉边界来综合判定，不能随意拾取平面作为草图承载面。比如在做立式安装的工装支架设计时，若错误选择了与安装基准面垂直的平面作为首个草图的媒体面，后续拉伸生成的支撑臂会直接偏离安装坐标系，到装配环节才发现问题的话，需要回溯修改整个特征树的参考关系，工作量会数倍增加。在草图媒体选择的实际操作逻辑里，首先要明确标准草图媒体的判定原则：优先选择与零件安装基准重合的基准面作为初始草图承载面，这样后续所有特征的尺寸标注都能和安装边界形成直接参考，不需要额外建立辅助基准，能大幅减少特征树的冗余节点。针对组件内的零件方向定位需求，选择草图媒体时还要提前预判后续特征的拉伸、旋转、扫掠方向，确保草图绘制的坐标系方向和零件实际安装的空间方向匹配，避免出现特征生成后需要反复调整视图方向才能核对尺寸的问题。做等轴测视图方向的工程图导出时，前期草图媒体的选择是否合理，会直接影响等轴测视图的视角是否符合车间加工人员的读图习惯，若初始草图媒体选择偏离了主安装基准，导出的等轴测视图会出现视角倾斜，需要额外调整视图 orientation，增加工程图制作的额外工作量。从设计思路层面讲，草图媒体的选择本质是给整个零件的建模流程搭建空间定位框架，就像机械加工时先找正工件的装夹基准一样，基准找正了后续的每一步加工（建模特征）才能有准确的参考，不会出现尺寸链错位的问题。很多从业者在建模时习惯随意拾取模型上的临时面作为草图媒体，到后续做零件改型、参数调整时，一旦被拾取的临时面因为前期特征修改被删除或者移位，整个下游特征都会出现报错，需要逐一重选参考，严重影响设计迭代效率。在处理装配体层级的关联设计时，草图媒体的选择还要兼顾相邻零件的参考关系，若需要参考相邻零件的轮廓做本零件的结构设计，选择草图媒体时要确保该媒体面和参考零件的对应面处于平行或者重合的位置关系，避免后续做关联参考时出现投影变形、尺寸偏移的问题。针对不同类型的零件结构，草图媒体的选择也有对应的实操逻辑：轴类零件优先选择过轴线的基准面作为旋转特征的草图媒体，盘类零件优先选择与端面重合的基准面作为拉伸特征的草图媒体，机架类焊接零件优先选择与安装底面重合的基准面作为首个草图的媒体面，从建模起始阶段就搭好空间定位的基准框架，后续不管是做特征添加、工程图导出、装配干涉检查，都能保持清晰的参考逻辑，减少不必要的操作返工。
