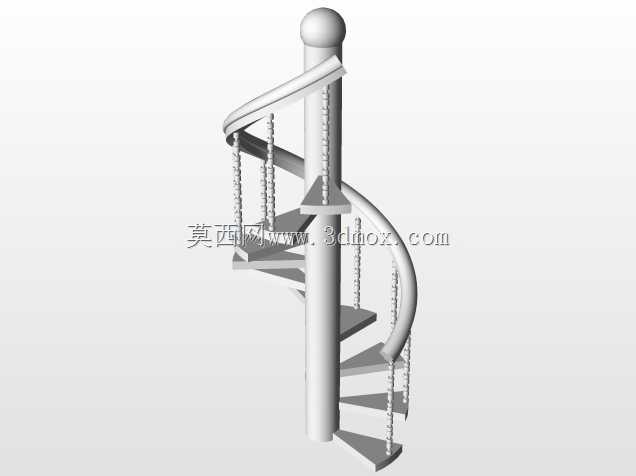

中柱螺旋式室内外通行楼梯架结构

这类中柱螺旋式楼梯架，核心应用场景集中在垂直空间受限的作业区域，比如厂区设备夹层的上下通行、小型仓储阁楼的人员移动、户外设备检修平台的登高通道，还有民用场景里loft空间的竖向交通衔接，相比直跑梯能节省至少六成的水平投影占地，在净宽不足1.2米的狭窄竖向通道里优势格外明显。整套结构以中心承重柱作为核心受力载体，所有踏步板均通过侧边连接件固定在中柱外壁，外侧搭配连续弧形扶手与垂向防护拉杆，既满足人员上下时的扶握防护需求，也能通过拉杆的均匀排布形成连续防护面，避免踏空风险。设计阶段首先要锁定安装边界的竖向净高，根据通行人员的常规步距确定踏步的升角与踏面宽度，通常单级踏步高度控制在180-220mm区间，踏面最外侧宽度不小于200mm，保证落脚时的支撑面积足够，中心柱的直径根据整体梯高匹配，梯高超过3米时需要在中柱中部增设与墙体或地面结构连接的固定支撑点，避免整体结构出现侧向晃动。踏步板采用扇形裁切形态，靠近中柱的一侧宽度收窄，外侧延伸至扶手投影位置，每块踏步的安装角度沿中柱螺旋方向均匀排布，整梯旋转一周的升距匹配常规楼层的净高尺寸，保证上下通行时不会出现碰头情况。扶手采用连续弯制成型的弧形杆件，沿踏步外侧的螺旋轨迹布置，垂向的防护拉杆等间距固定在踏步板外侧边缘与扶手之间，拉杆间距控制在110mm以内，符合防护结构的安全间隙要求。安装时首先要固定中柱的上下两端，下端与地面预埋的固定件刚性连接，上端与上层平台的结构梁做锁紧固定，待中柱的垂直度校准完成后，再逐块安装踏步板并调整水平角度，最后装配外侧扶手与防护拉杆，整套结构不需要额外占用大面积的安装支撑面，仅需固定中柱上下端点即可完成主体承重，在空间局促的登高通行场景里，能在满足通行功能的前提下，最大化释放周边的可用作业面积，同时螺旋形态的结构也能适配圆形、方形等不同轮廓的竖向井道，不需要对现有建筑结构做大规模改造即可完成装配。
