双柱立式往复式蒸汽动力机组结构

项目分类:3D模型 发布时间:2021-08-23 ID:240608
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构
  • 双柱立式往复式蒸汽动力机组结构

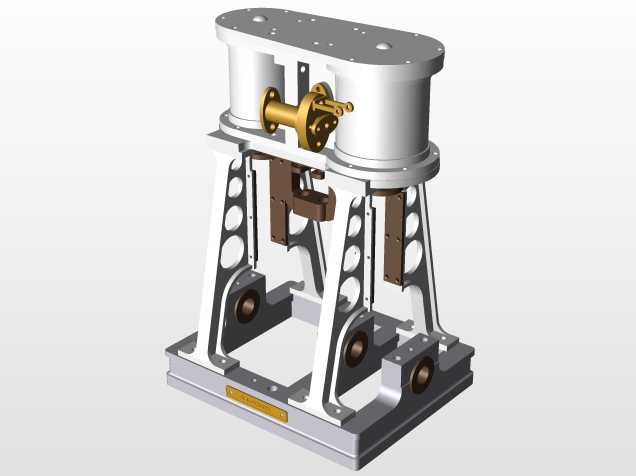

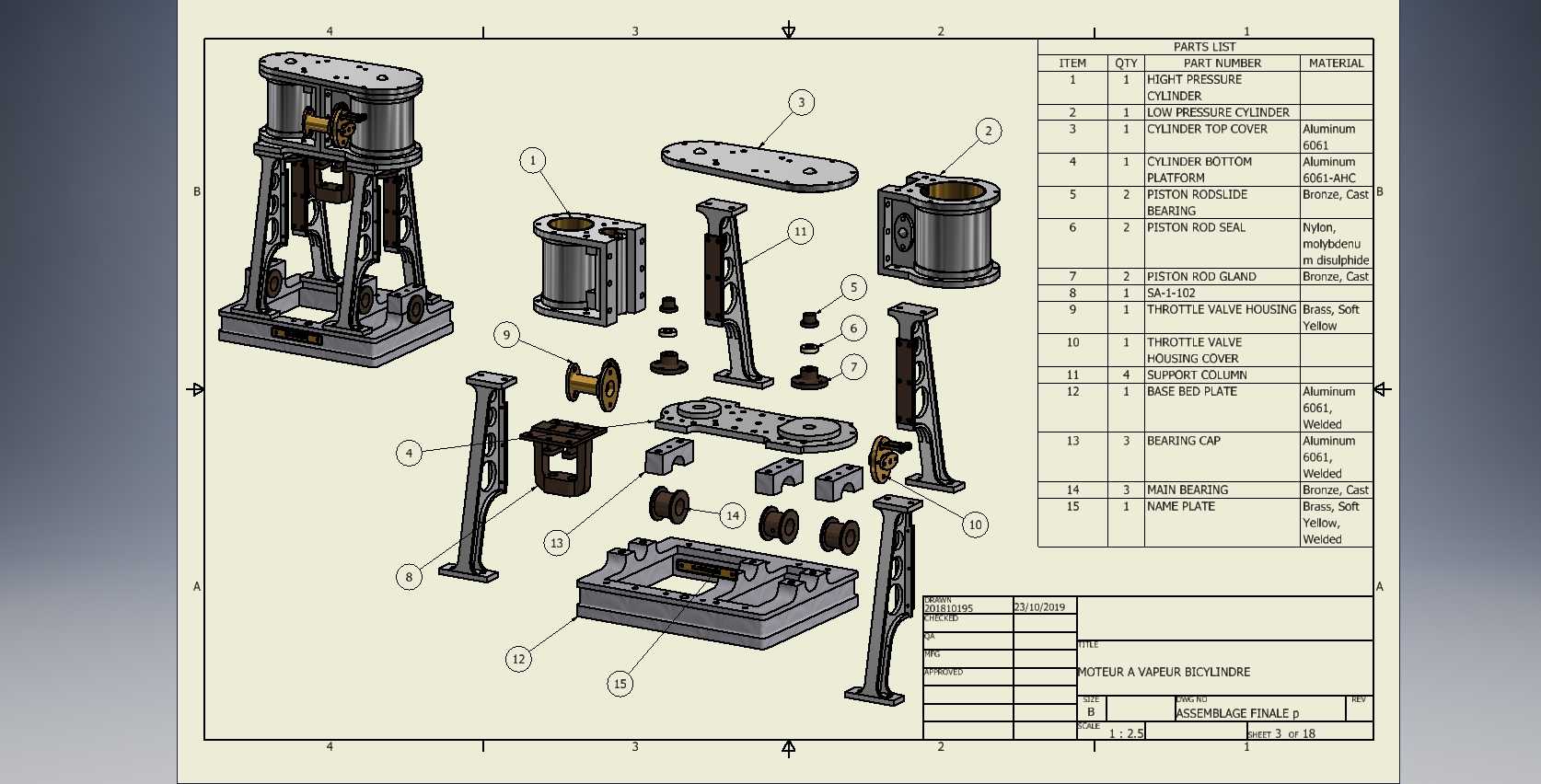

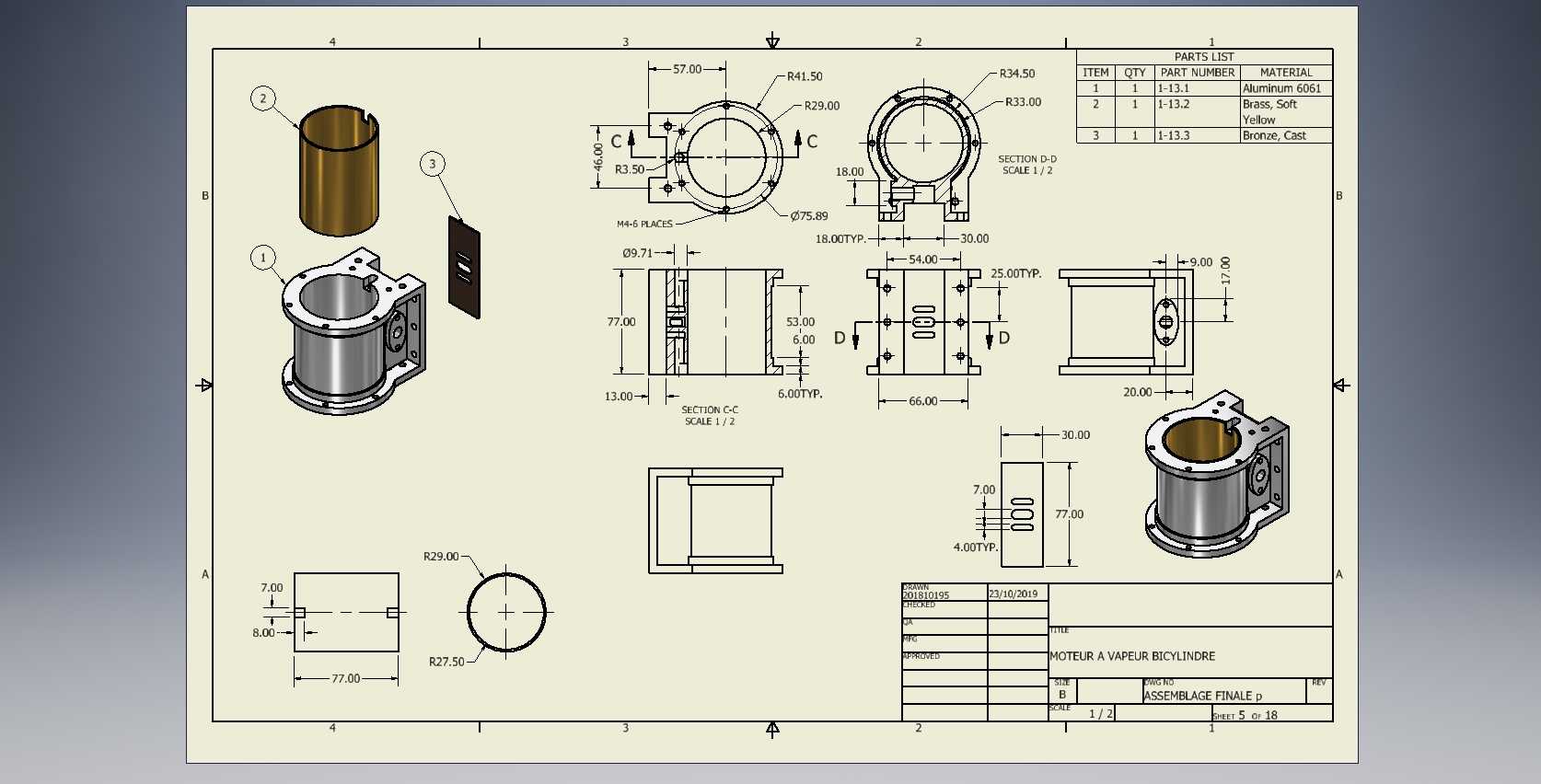

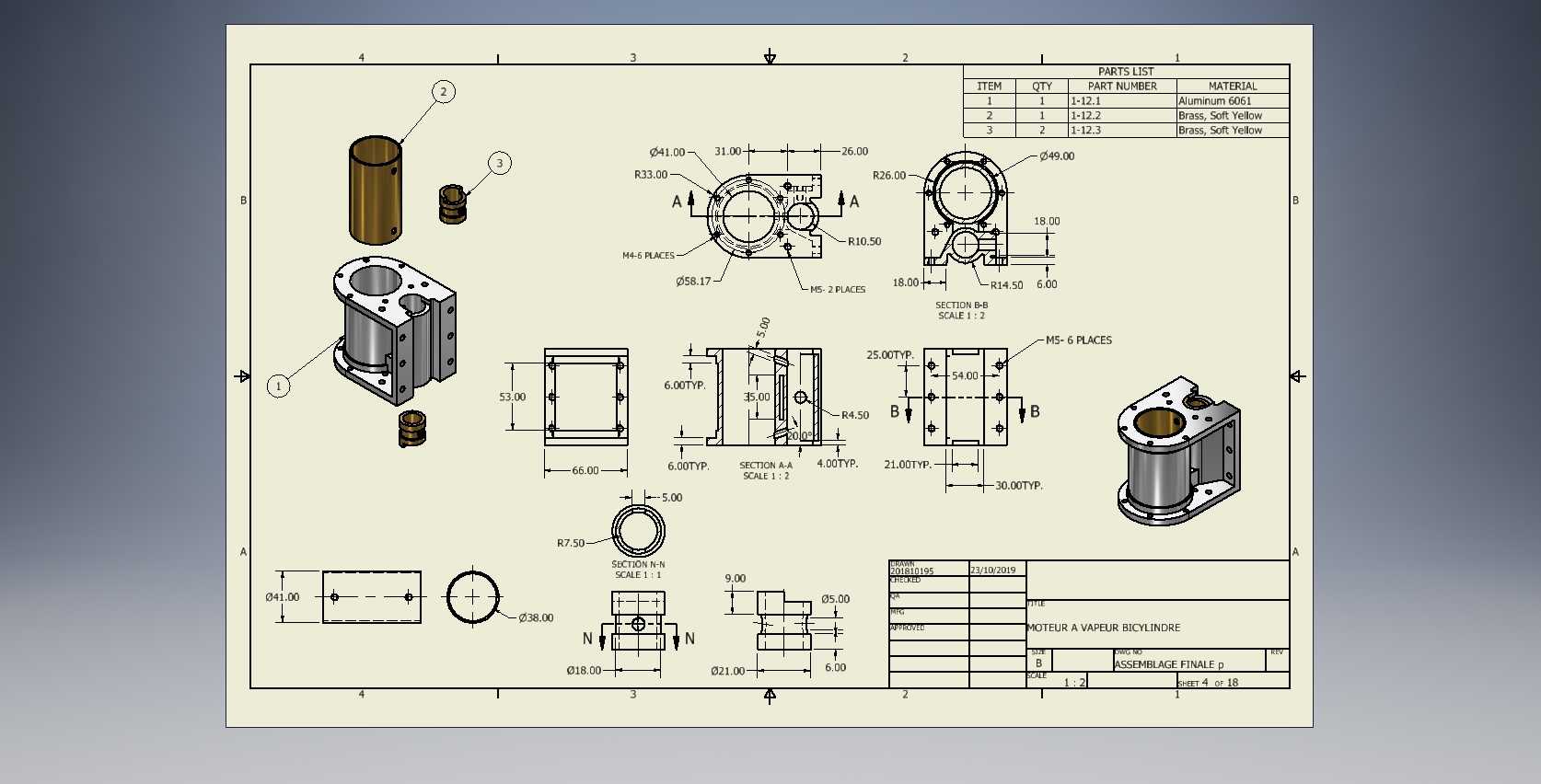

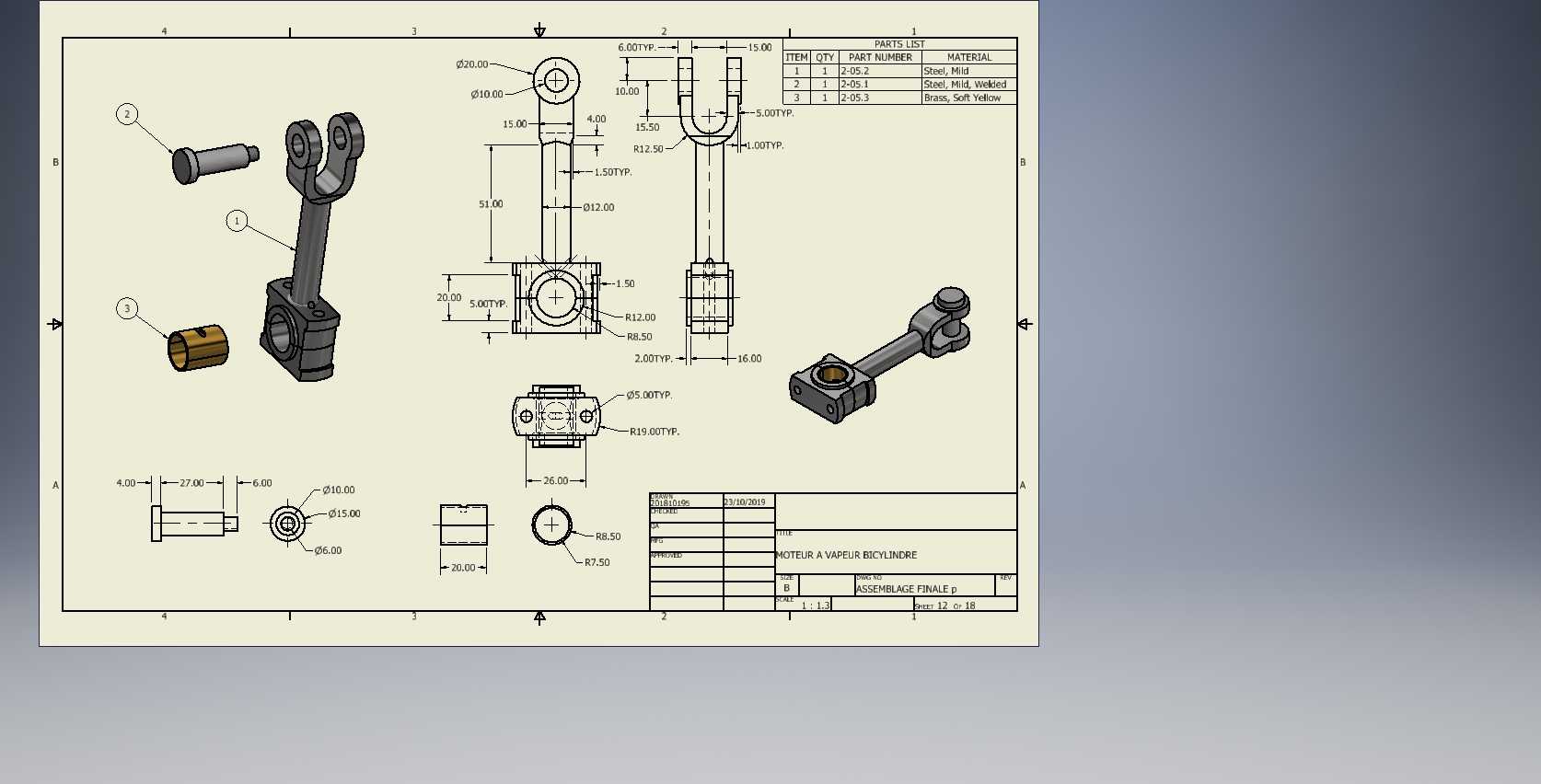

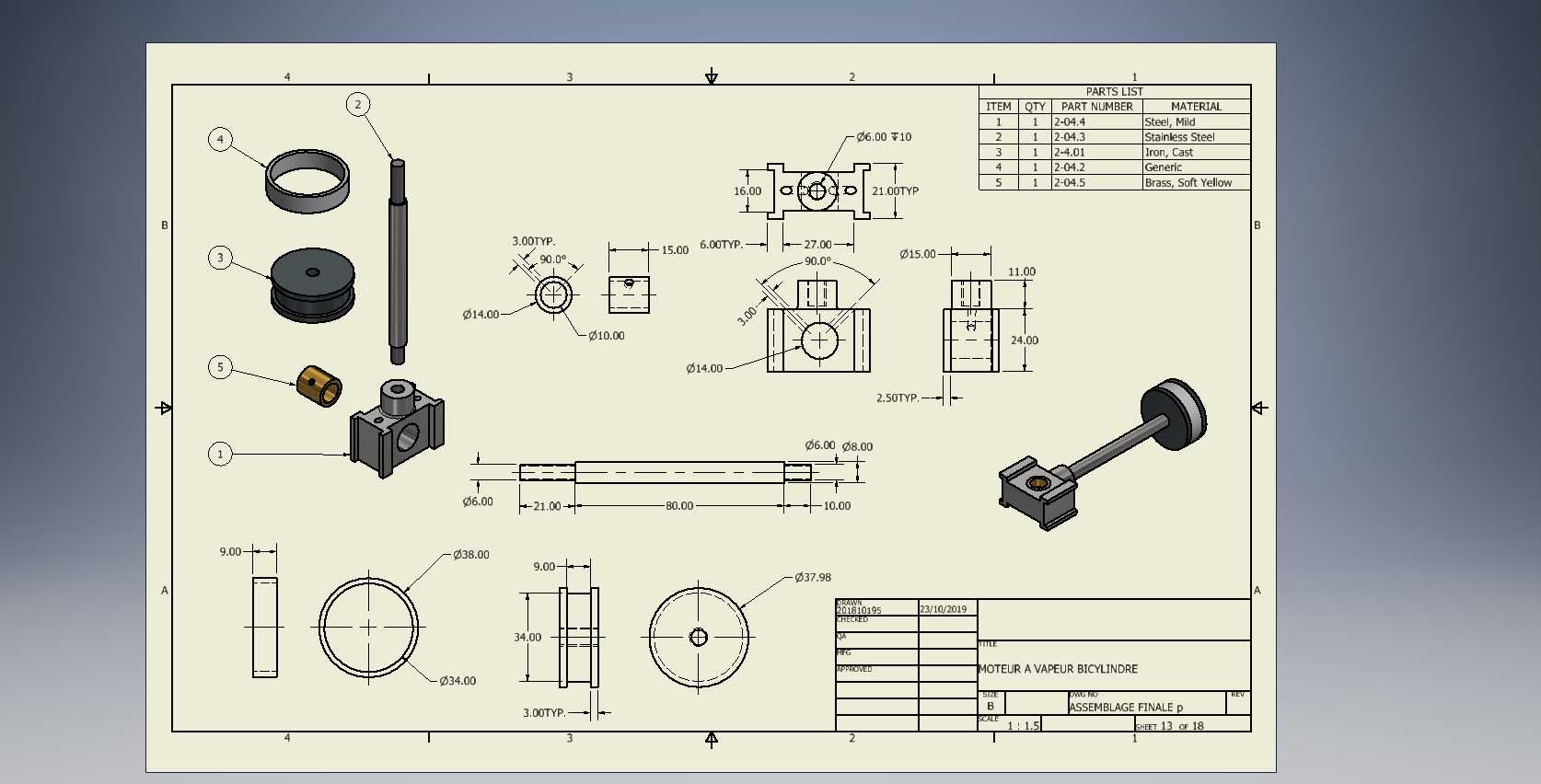

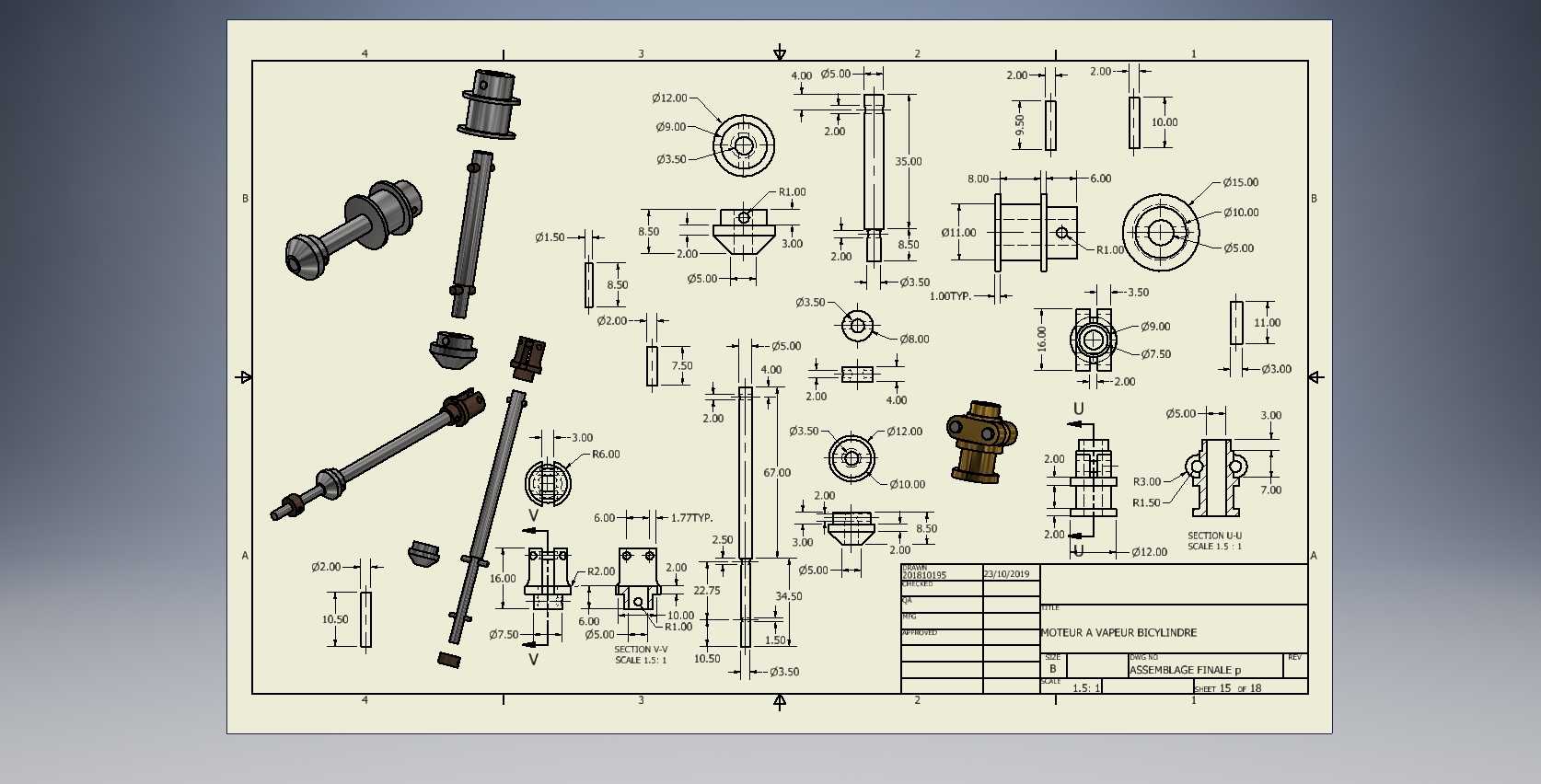

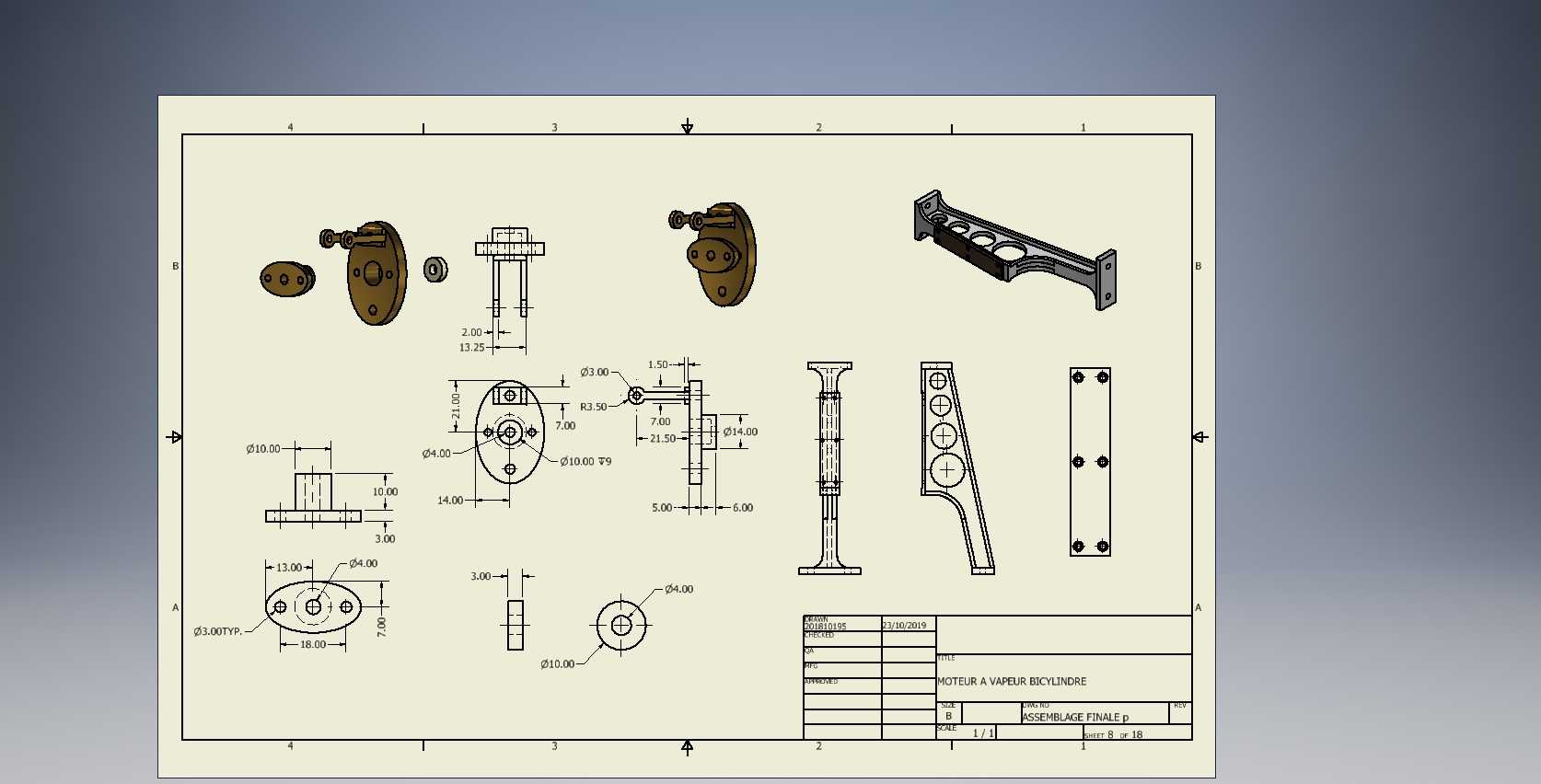

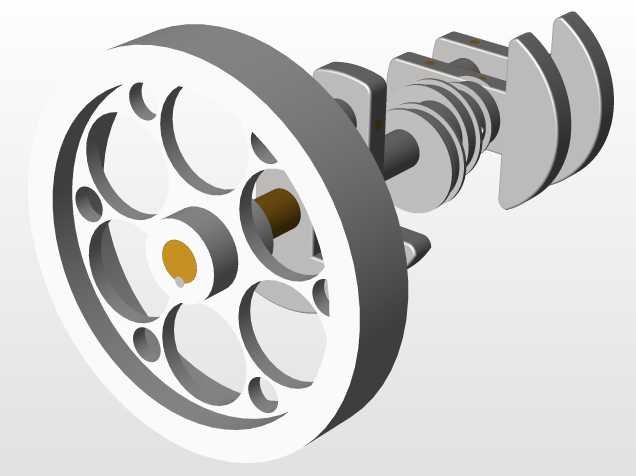

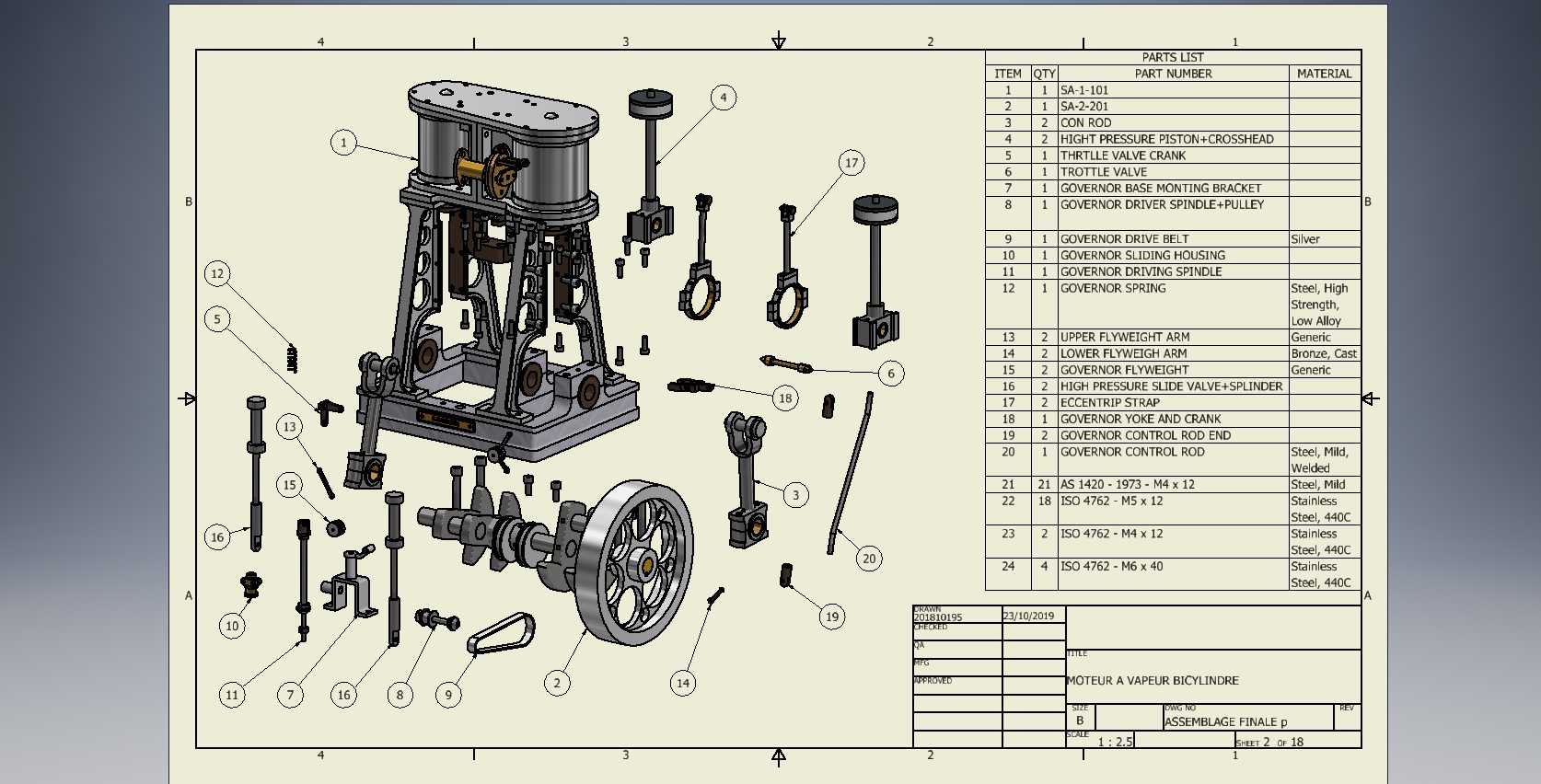

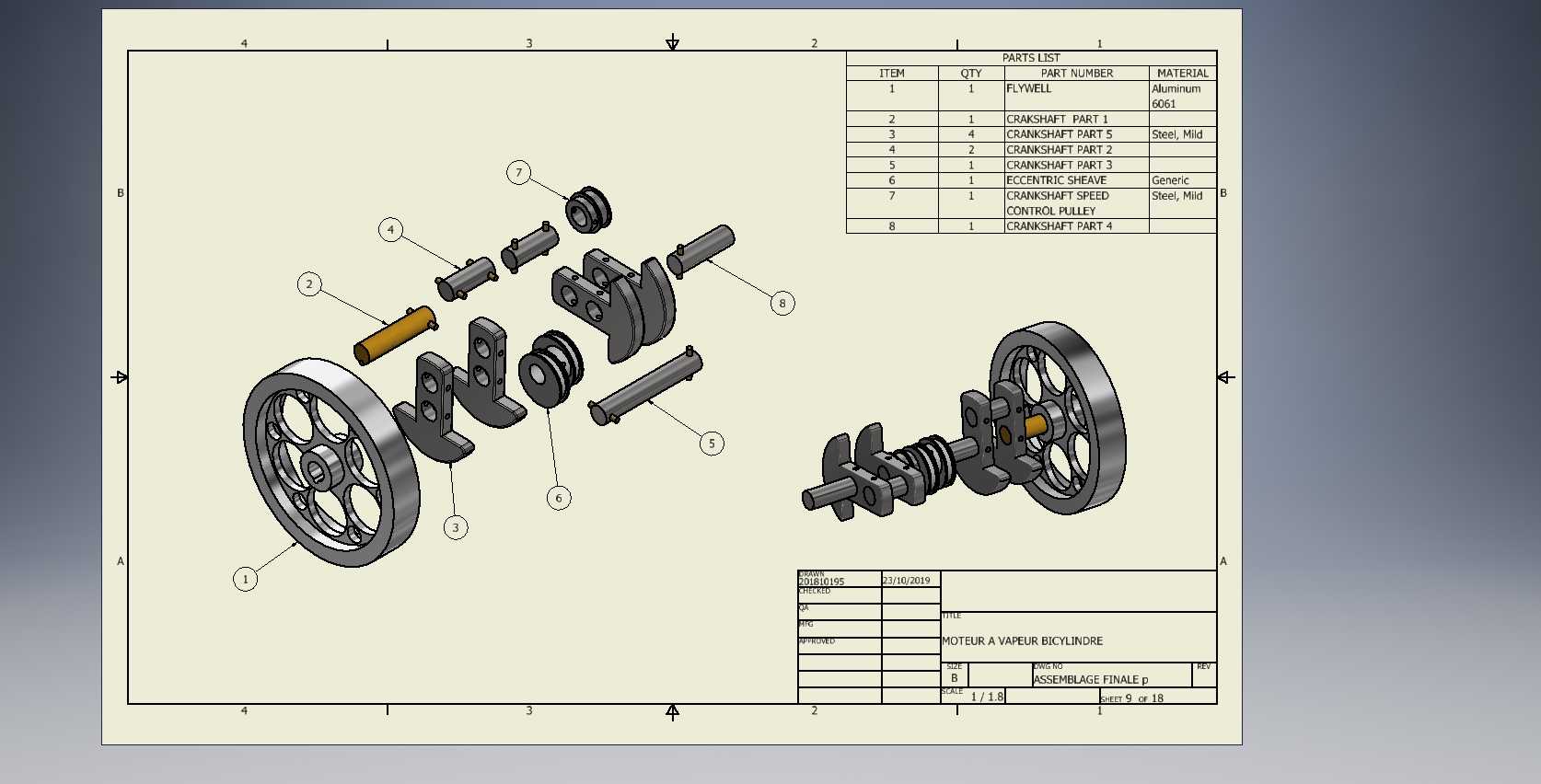

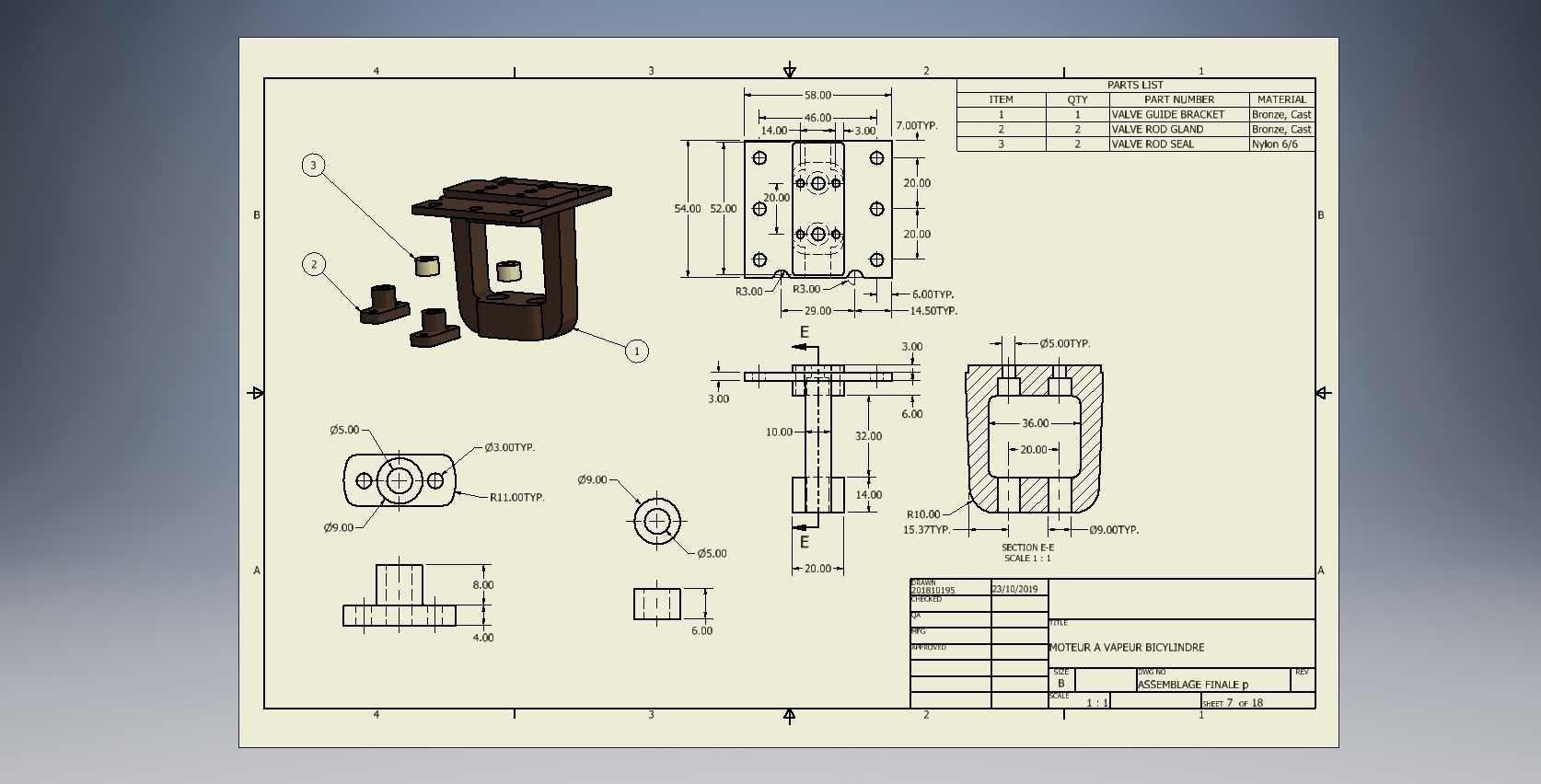

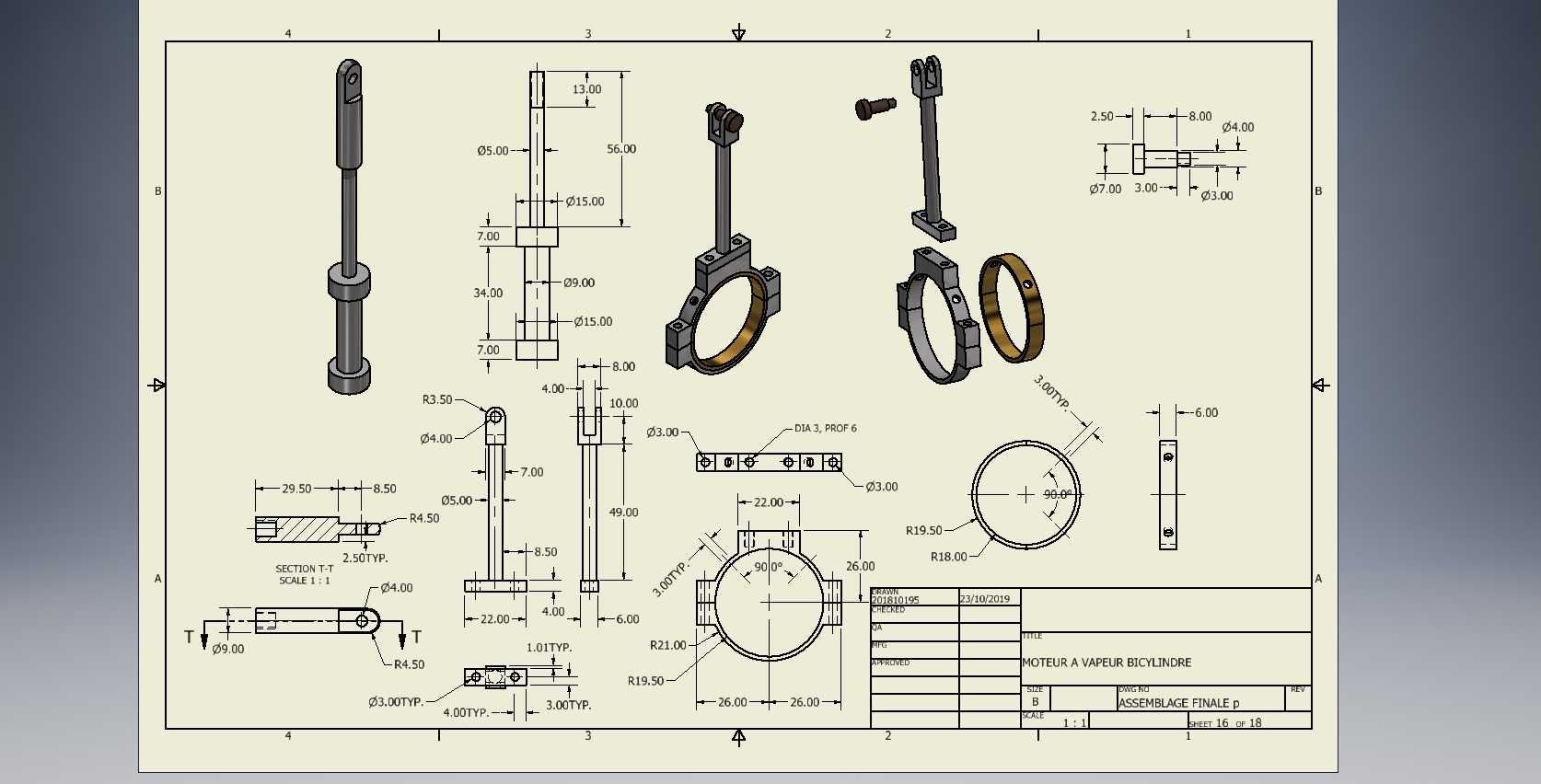

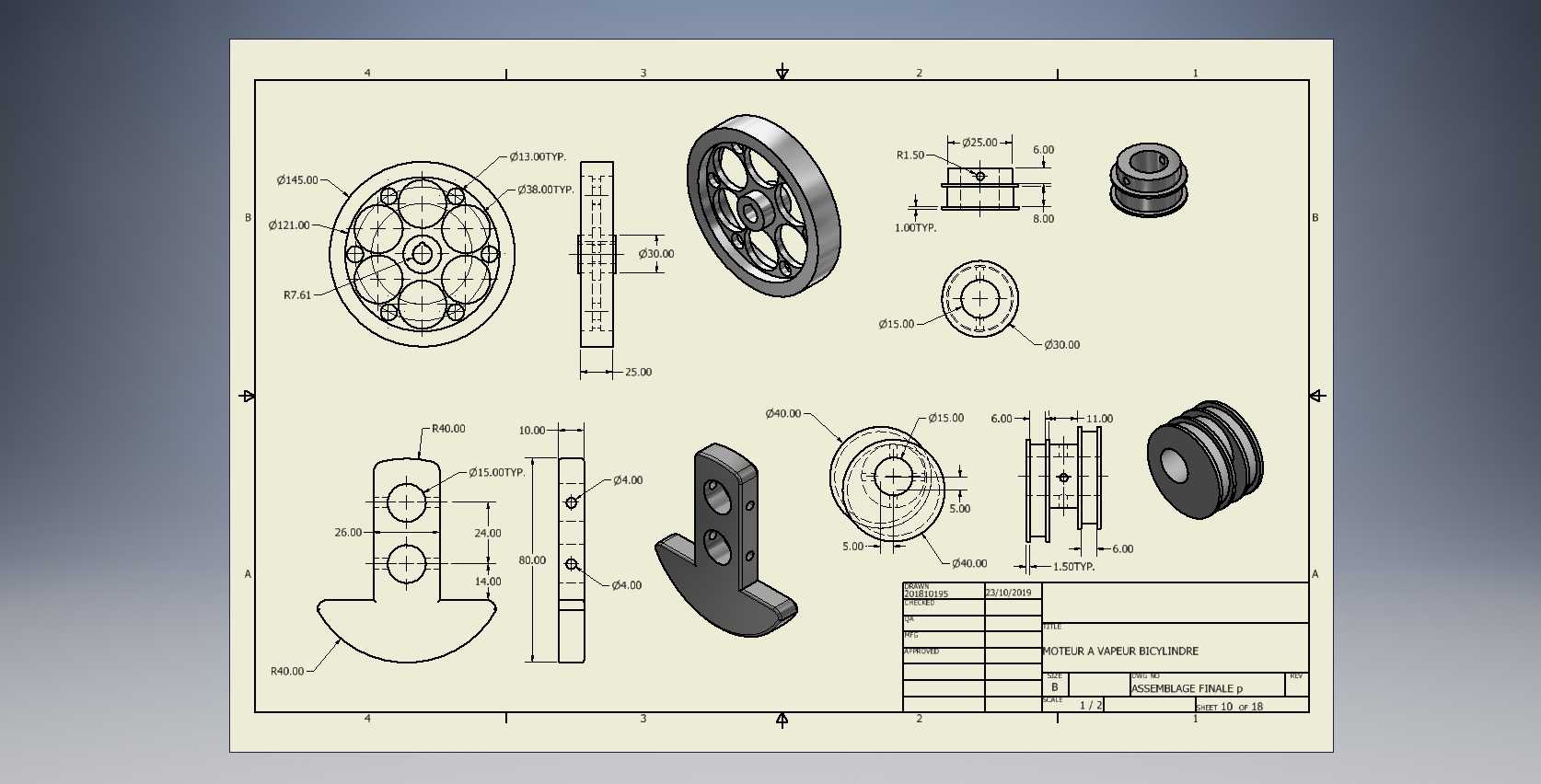

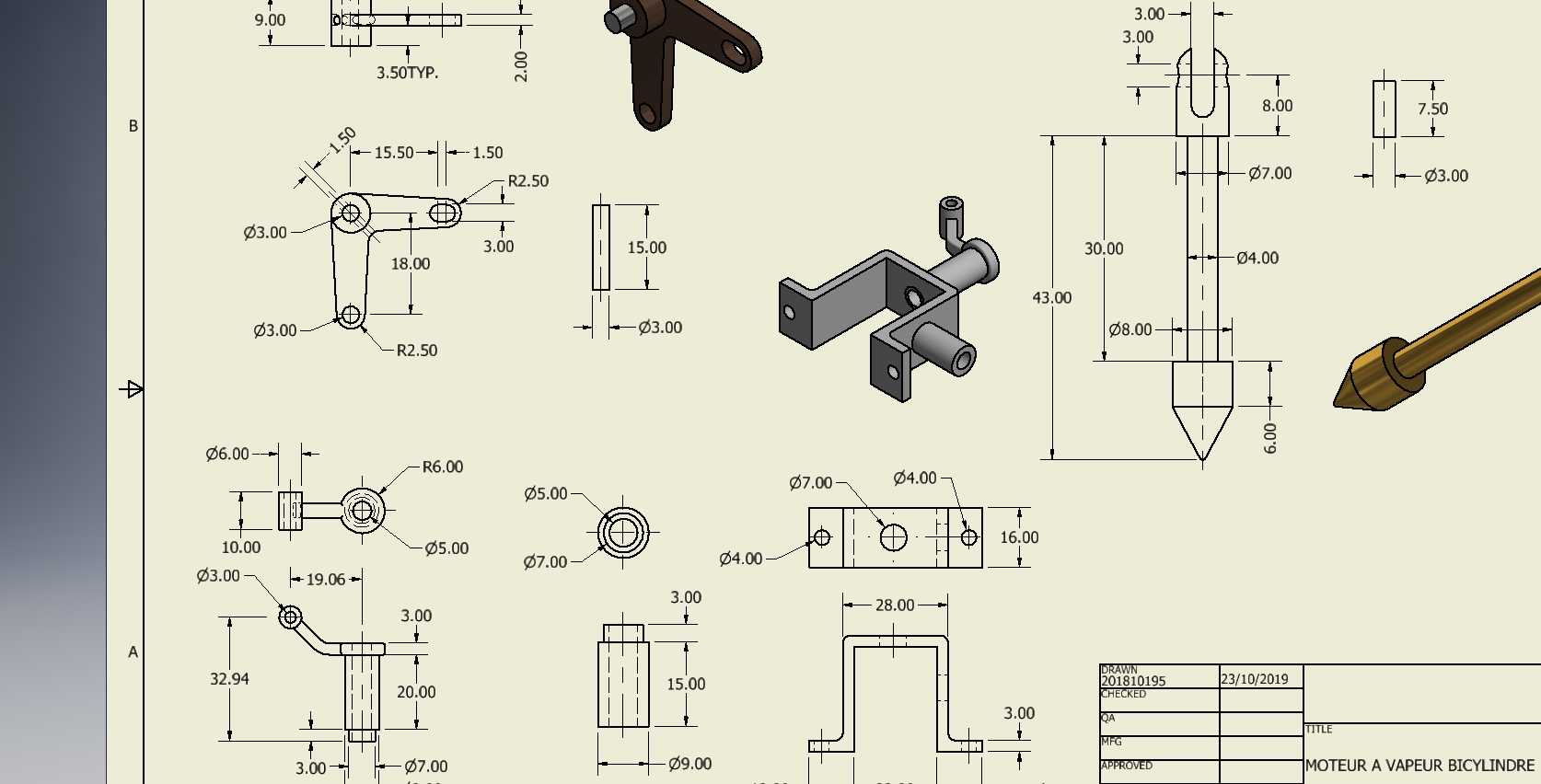

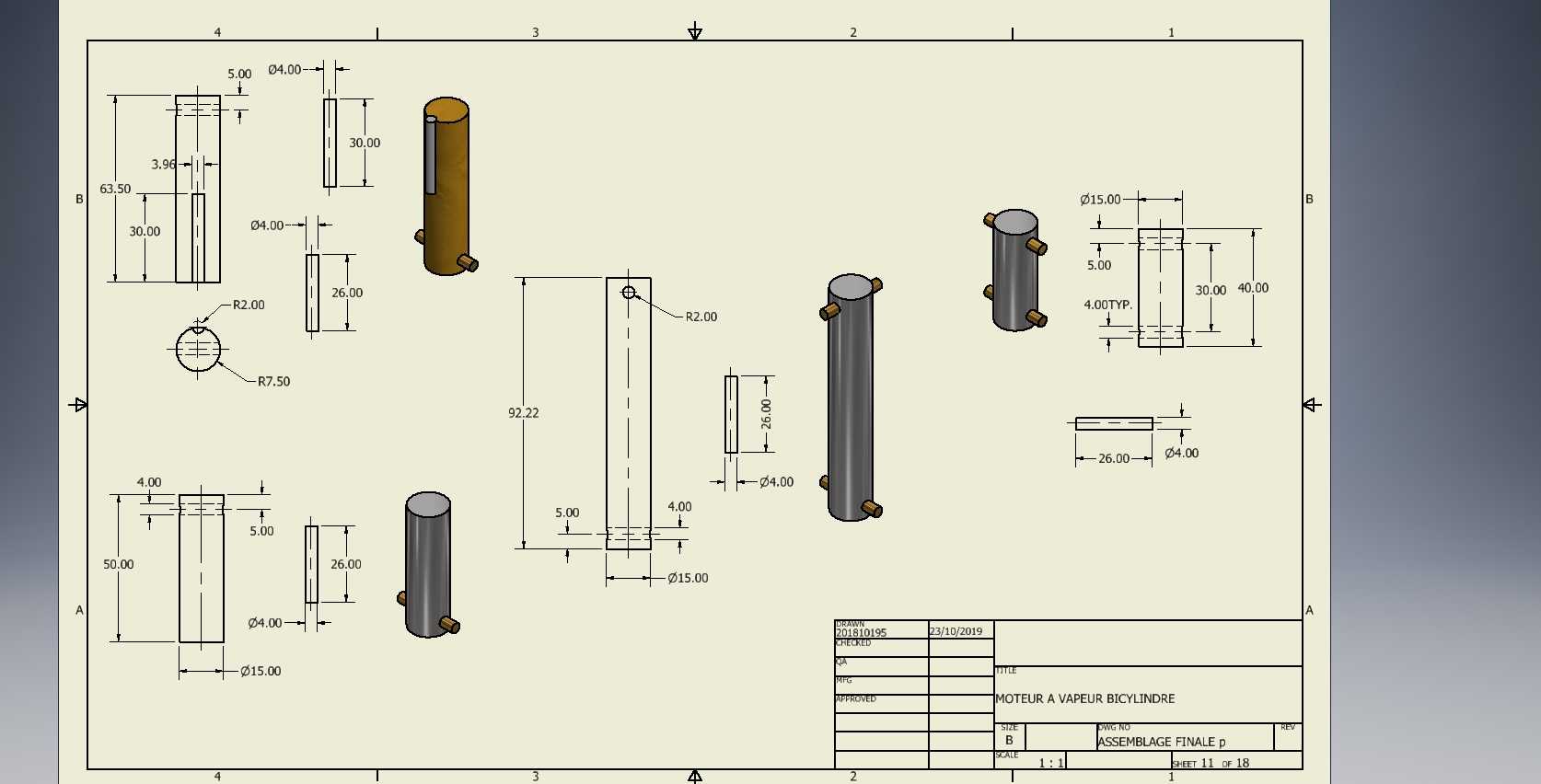

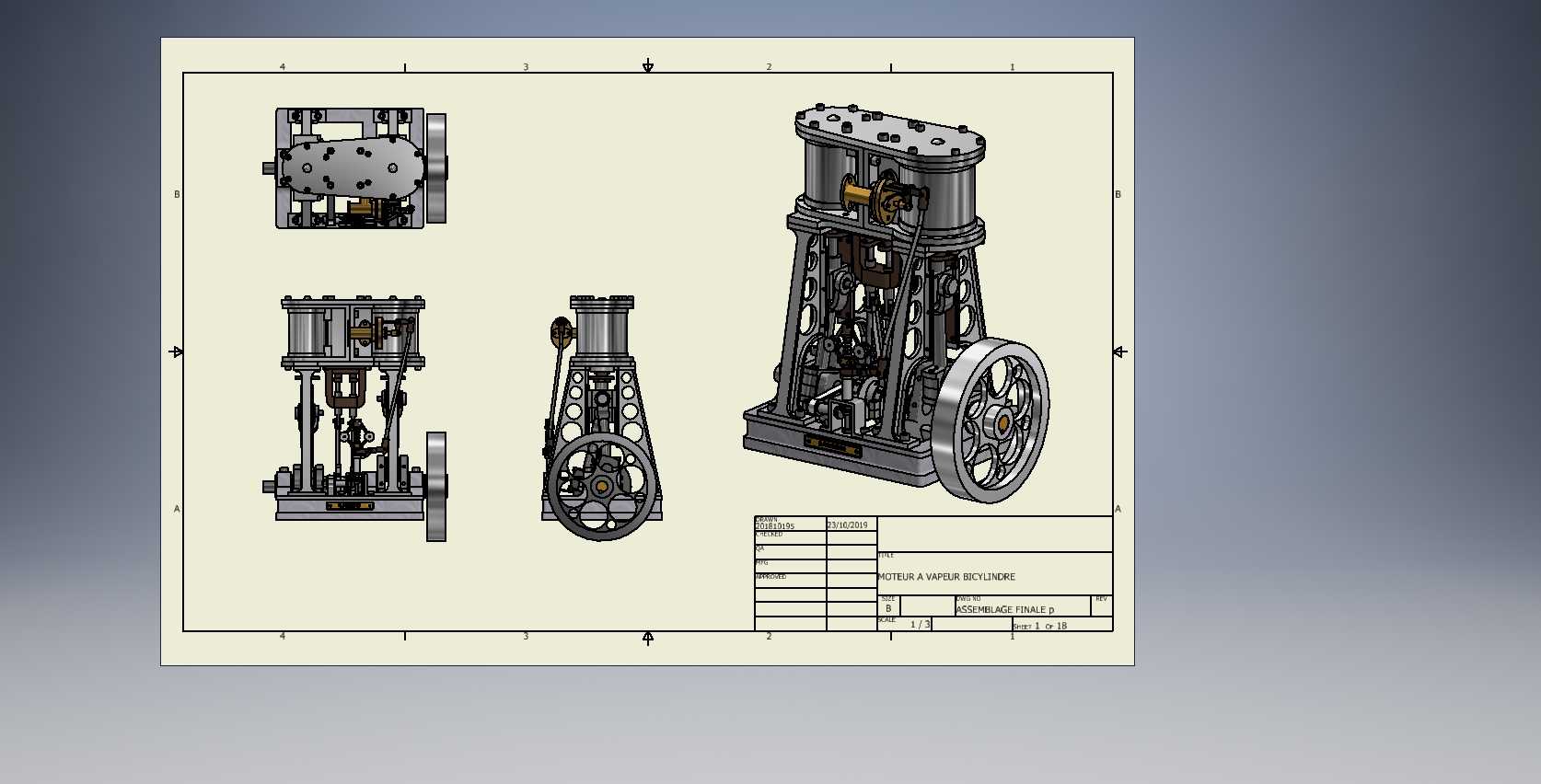

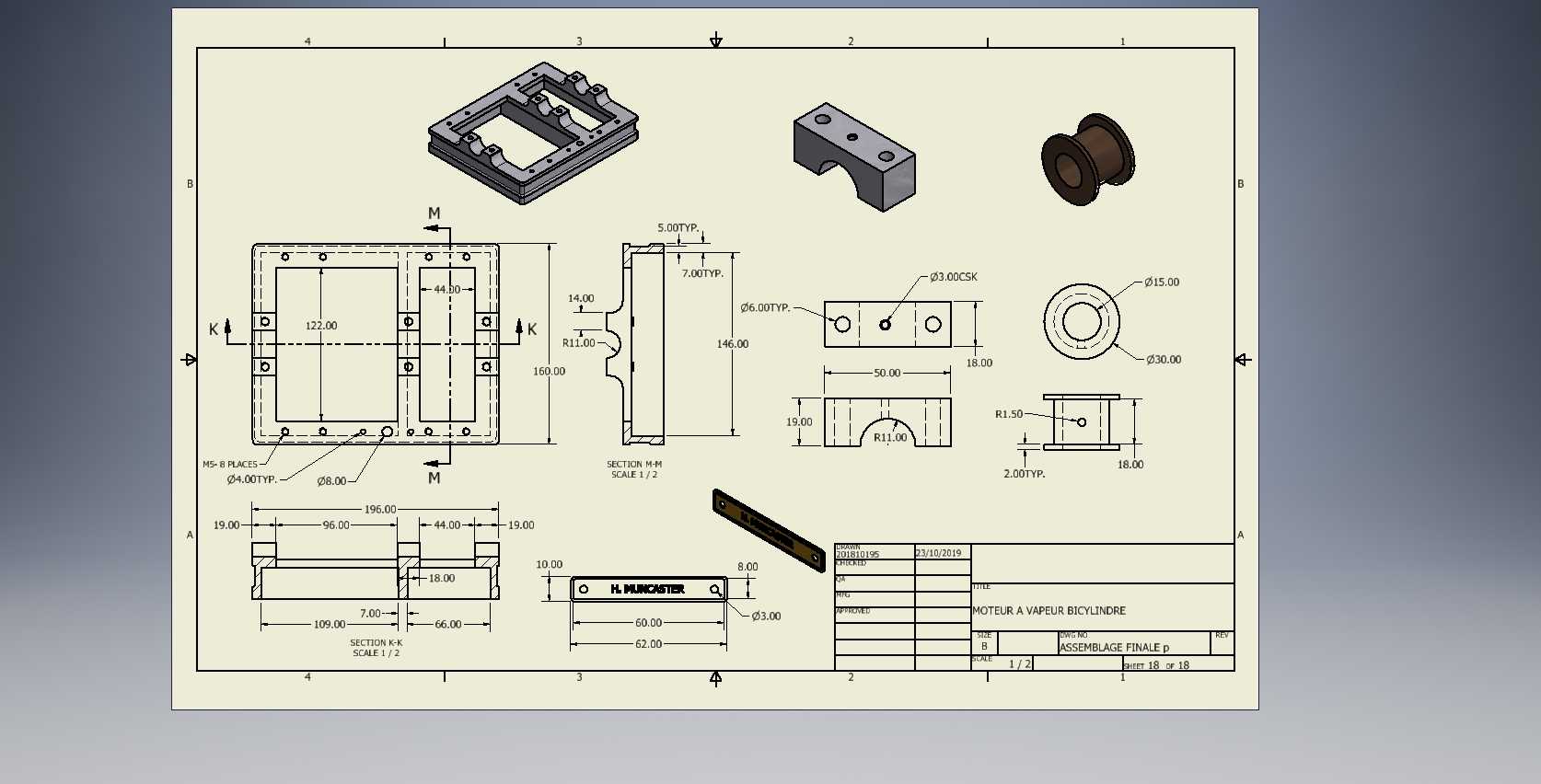

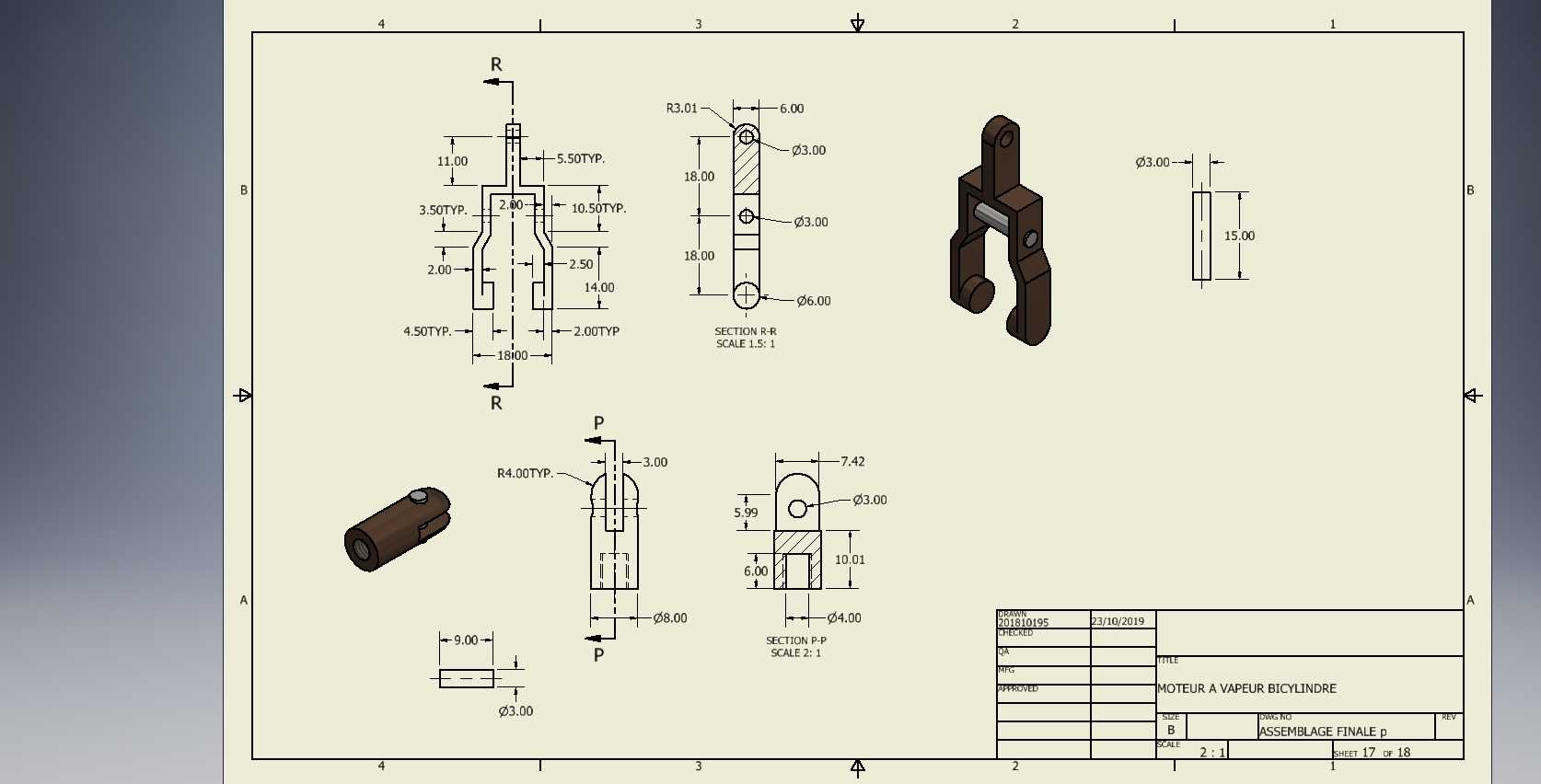

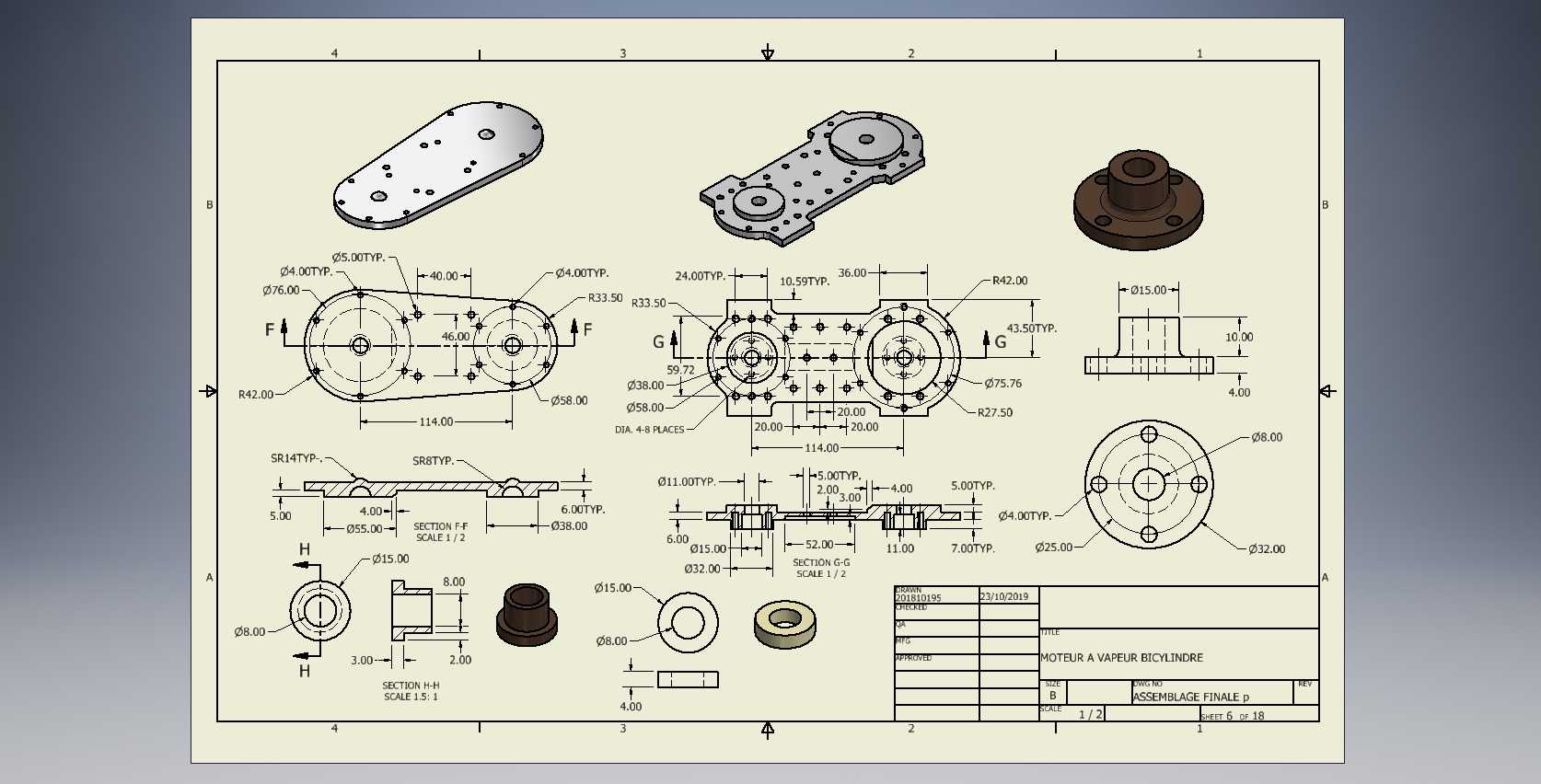

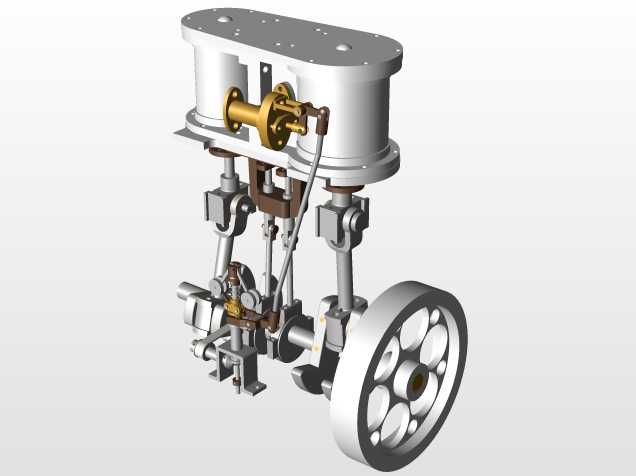

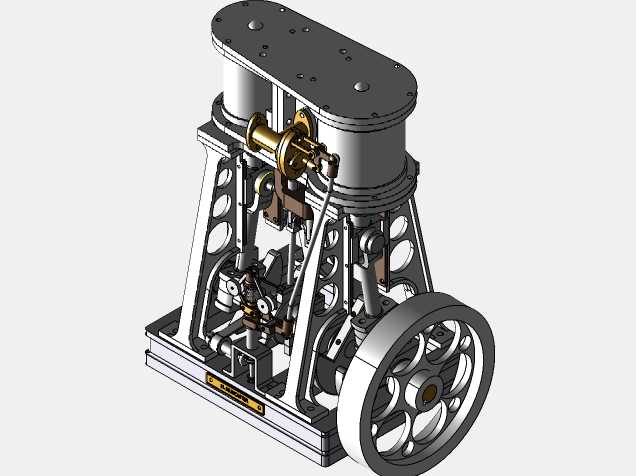

这类双柱立式往复动力结构,最早应用在早期小型车船的辅助动力单元、工坊固定式动力输出场景,如今多作为动力原理教学演示载体、小型复古动力装置的复刻参考结构,也可用于蒸汽动力爱好者的改装验证场景。从实际功能来看,该结构通过双气缸交替进排汽推动活塞做往复直线运动,再经曲柄连杆机构将直线运动转换为飞轮的旋转运动,最终通过飞轮轴输出稳定扭矩,可带动小型发电机、水泵或者教学演示台架的负载运行。设计上采用对称双立柱铸造型机架,立柱上开设多组减重孔,在保证机架整体刚性的前提下降低整机自重,同时预留了配气管路、阀件的安装走管空间,避免管路与运动部件产生干涉。顶部的气缸端盖采用长圆形一体式结构,通过均布螺栓与缸体紧固,密封面预留了垫片安装槽,可适配不同厚度的密封垫片满足蒸汽密封要求。配气机构布置在两缸之间的机身正面,采用滑阀式配气结构,通过偏心轮带动滑阀往复动作,精准控制两个气缸的进排汽时序,保证动力输出的连续性。下部的飞轮采用轮辐式镂空结构,大直径轮缘储存转动惯量,可抵消活塞往复运动的死点冲击,让输出转速更平稳,飞轮轴两端预留了键槽与轴伸,可直接连接负载或者加装皮带轮做动力传递。安装边界方面,整机底部为一体式矩形安装底座,底座上开设四个对称的安装固定孔,可直接通过螺栓固定在混凝土基础或者钢制机架上,安装时需保证底座水平度偏差不超过千分之二,避免曲轴运行时产生偏磨;整机重心落在底座中心区域,运行时的振动幅度可控制在合理范围内,不需要额外加装厚重的减震基础。从建模逻辑来看,该结构先搭建整体运动骨架,确定活塞行程、曲柄半径、配气相位的核心参数,再逐一细化气缸、活塞、连杆、曲轴、配气阀、飞轮的零件细节,装配时优先保证运动副的配合间隙,比如活塞与缸壁的间隙、曲轴轴承的配合公差、滑阀与阀套的配合精度,避免运动过程中出现卡滞。机架部分的筋板布局经过受力优化,可承受气缸做功时的交变冲击力,长期运行也不会出现机架变形的问题。走管布局上,主进汽管从顶部接入后分两路通向两侧气缸的配气阀,排汽口统一汇集到机身下部排出,管路走向避开运动部件的行程范围,同时预留了保温层的包裹空间,可减少蒸汽输送过程中的热量损失。
