立式支腿结构承压搅拌反应容器

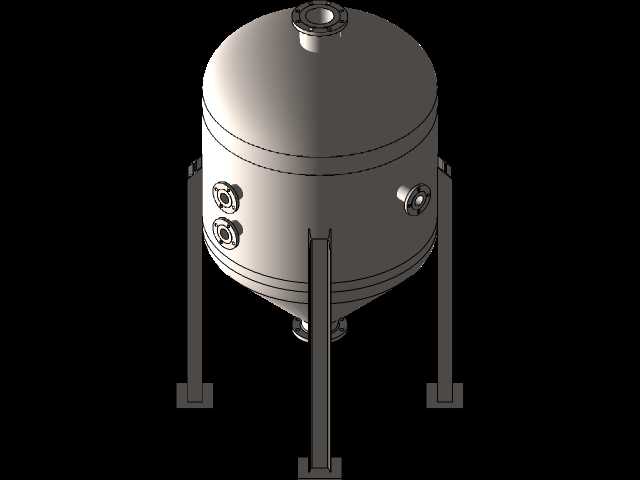

这款立式承压罐体在精细化工、食品配料、医药中间体合成场景中应用广泛，日常生产中可完成液液混合、固液悬浮、常压或低压下的常温反应工序，也可适配带温和换热需求的间歇式生产流程。从结构设计逻辑来看，上封头采用标准椭圆形封头构型，相比平封头能更好分散内部介质压力，降低焊缝处的应力集中系数，顶部设置的法兰接口可适配减速机安装、排气管道连接或者助剂投料口的拓展需求，无需额外在封头上重新开孔焊接，减少现场改造的工作量。罐体筒身侧面分层布置的侧向接口，可根据工艺需求分别接入温度检测探头、液位计、物料进出管路或者冷却介质夹套的连接端口，接口采用凸缘法兰结构，密封面加工精度满足中低压工况的密封要求，避免生产过程中出现介质跑冒滴漏的问题。底部采用锥底构型，锥角设计兼顾物料自流排净需求与罐体整体高度控制，生产结束后罐内残留物料可依靠自重完全从底部出口排出，减少物料残留带来的交叉污染风险，也能降低清罐作业的工作量。支撑结构采用三根等长的型钢支腿，支腿与罐体筒身的连接位置做了局部加强垫板，避免支腿承重时在筒壁造成局部应力变形，支腿底部设置方形安装脚板，脚板上预留地脚螺栓安装孔，可直接固定在混凝土基础或者钢制操作平台上，安装时需保证三个支腿的水平度偏差控制在允许范围内，避免罐体倾斜影响内部搅拌组件的运行同轴度。设计过程中优先考虑了生产操作的便利性，侧向接口的安装高度匹配常规操作平台的站立操作高度，阀门安装后操作人员无需借助登高设施即可完成启闭操作，罐体的整体外径尺寸适配常规车间的设备安装通道，无需对车间门体做额外拓宽改造即可完成设备进场就位。筒身与上下封头的连接环焊缝采用全焊透结构，焊接完成后需做相应的无损检测，保证承压状态下的结构强度，支腿的长度设计预留了底部出口管路的安装空间，可在底部直接对接出料阀、输送泵等下游设备，无需额外抬高罐体。
