家用台式摇头电风扇精细三维设计作品

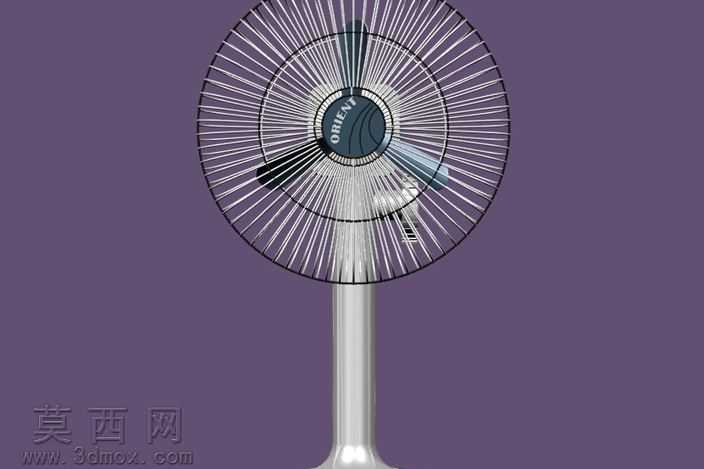

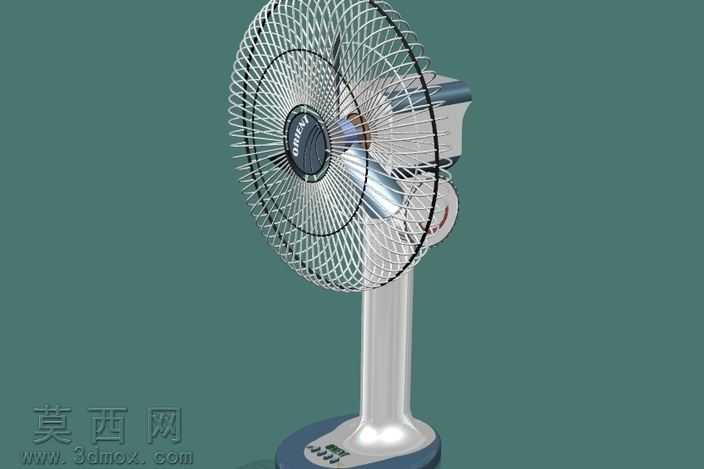

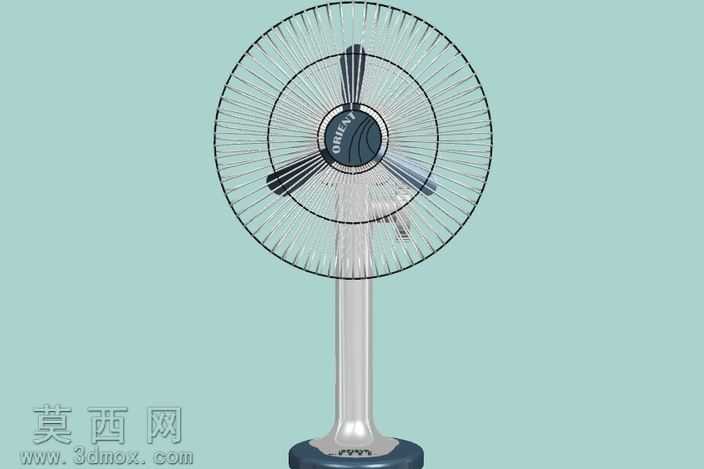

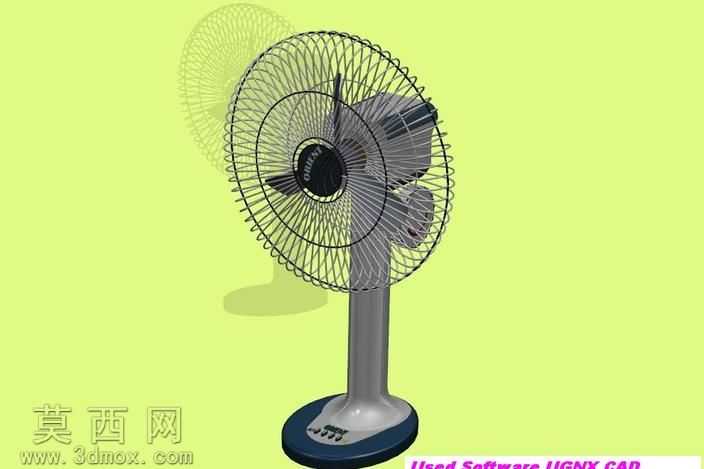

本作品为家用台式摇头电风扇的完整三维建模成果，建模过程依托主流三维设计软件完成，整体遵循实物1:1比例还原，兼顾外观还原度与内部结构的合理性。建模初期先梳理台扇的整体组成逻辑，将产品拆分为底座、支撑立柱、机头总成、扇叶、防护网罩、调节旋钮六大核心模块，采用自底向上的建模思路，先完成单个零件的特征绘制，再逐步完成装配约束，确保各部件的配合间隙符合实际生产的公差要求。外观建模阶段，底座采用曲面放样特征构建流畅的弧形轮廓，底部预留防滑脚垫的安装位，表面做哑光塑料的材质质感处理，还原家用台扇底座稳重的视觉效果；支撑立柱采用拉伸与圆角结合的建模方式，还原立柱的光滑柱面形态，同时预留机头俯仰调节的铰接结构位置，保证结构活动逻辑与实物一致。机头部分是建模的核心区域，不仅还原了外部的电机外壳、摇头调节拨杆、风速旋钮的外观细节，还对内部的电机安装位、齿轮传动摇头机构做了适配性结构设计，确保外观与内部功能结构不出现干涉。扇叶部分采用曲面扫描特征构建三片弧形扇叶的曲面形态，每片扇叶的扭转角度经过反复调整，符合轴流风叶的气动外形逻辑，扇叶与电机轴的连接位做了加强筋结构设计，还原真实扇叶的结构强度设计。前后防护网罩采用环形阵列特征完成径向辐条与环形圈的建模，网罩的疏密程度还原实物的安全防护间隙，网罩外圈的包胶边采用软胶材质参数设置，渲染时呈现出半哑光的橡胶质感。材质渲染环节，针对不同部件匹配对应的材质参数：塑料外壳部分调整漫反射与粗糙度参数，还原ABS塑料的细腻哑光质感；扇叶部分添加轻微的反光属性，模拟硬质塑料扇叶的表面质感；金属网辐条部分添加金属材质参数，调整高光强度还原细金属丝的光泽效果；底座底部的防滑脚垫采用橡胶材质，降低反光度提升质感真实度。整体装配完成后添加了俯仰调节、左右摇头的活动约束，可直观展示台扇的角度调节功能，模型可用于家电产品结构展示、工业设计教学演示、产品渲染效果图制作等多个场景，建模过程中对细节的把控充分考虑了家用台扇的实际使用需求与生产工艺逻辑，避免出现不符合注塑生产工艺的尖角、壁厚不均等结构问题，所有圆角特征均做了统一参数设置，符合家电产品的外观设计规范。
