工业燃烧器配套风机房屋组件结构设计

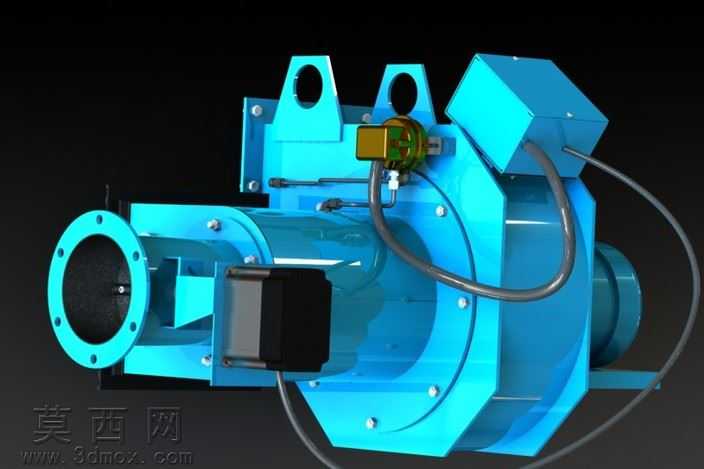

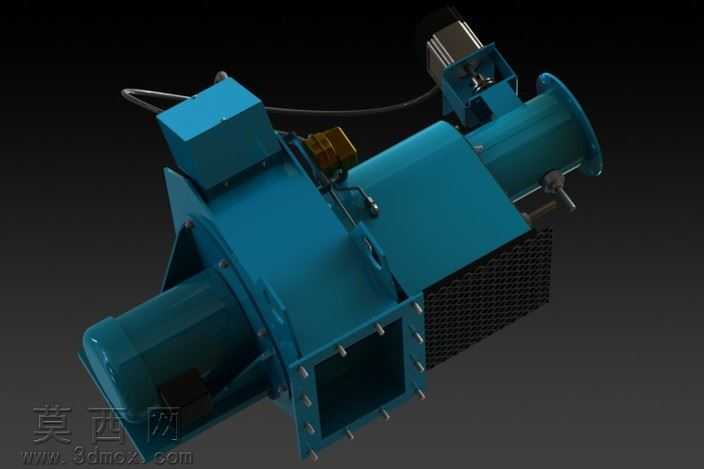

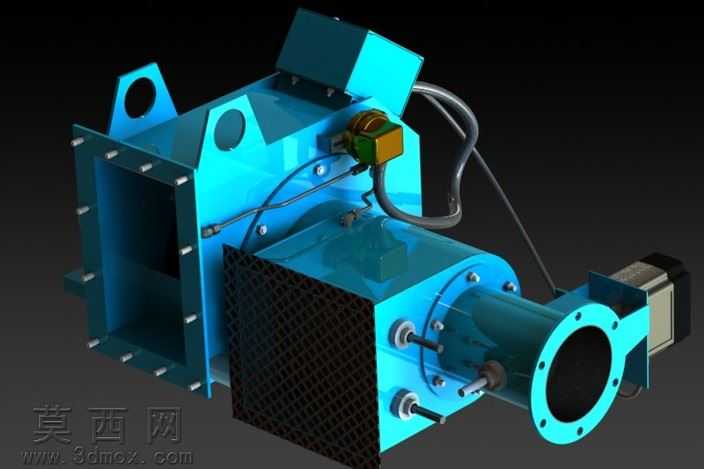

本作品为工业燃烧器配套的风扇房屋组件三维设计，整体采用自顶向下的装配建模思路完成，在三维建模过程中首先搭建整体装配骨架，确定各子部件的安装基准、空间占位与配合公差要求，再依次拆分完成壳体、风机连接段、过滤结构、安装支座、接线组件等独立零件的建模，所有零件均严格遵循机械设计的配合规范，法兰连接位预留标准螺栓过孔，安装耳板的吊装孔、定位孔尺寸均符合通用工业安装要求。材质渲染阶段针对不同部件做了区分处理：主体壳体采用喷塑蓝金属材质，还原工业设备常用的表面涂装质感，表面添加细微的颗粒纹理模拟真实喷塑的哑光效果；前端法兰连接位做了金属车削亮面处理，边缘添加倒角高光体现机加工特征；侧面的防护网采用黑色哑光网格材质，还原钢丝防护网的通透与质感差异；接线部位的电气元件分别做了工程塑料、黄铜接线端子、橡胶线缆的材质区分，线缆添加自然的弯曲弧度与表面细微纹理，避免生硬的直线造型。结构设计上充分考虑燃烧器风机的实际使用需求：壳体采用箱式框架结构，侧边设置带吊装孔的安装耳板，方便设备整体吊装与现场固定；风机连接段采用圆筒式法兰对接结构，保证风道连接的密封性与同轴度，侧面设置的调节螺栓结构可实现风机安装位置的微调，保证风轮与风道的间隙符合气动要求；进风侧设置防护网结构，可阻挡大尺寸杂物进入风道损伤风轮；电气接线部位预留走线槽与固定位，线缆通过防水接头接入壳体内部，兼顾走线规整性与防护要求。建模过程中所有配合面均添加了合理的装配间隙，避免实际生产中出现装配干涉，法兰边的螺栓孔采用圆周阵列与线性阵列结合的方式排布，符合通用紧固件的安装规范，壳体的折边、加强筋结构均做了合理的壁厚处理，兼顾结构强度与轻量化要求，整体装配完成后可直接用于工程出图、装配指导与结构验证，能够直观呈现燃烧器风机组件的完整装配关系与外观效果。
