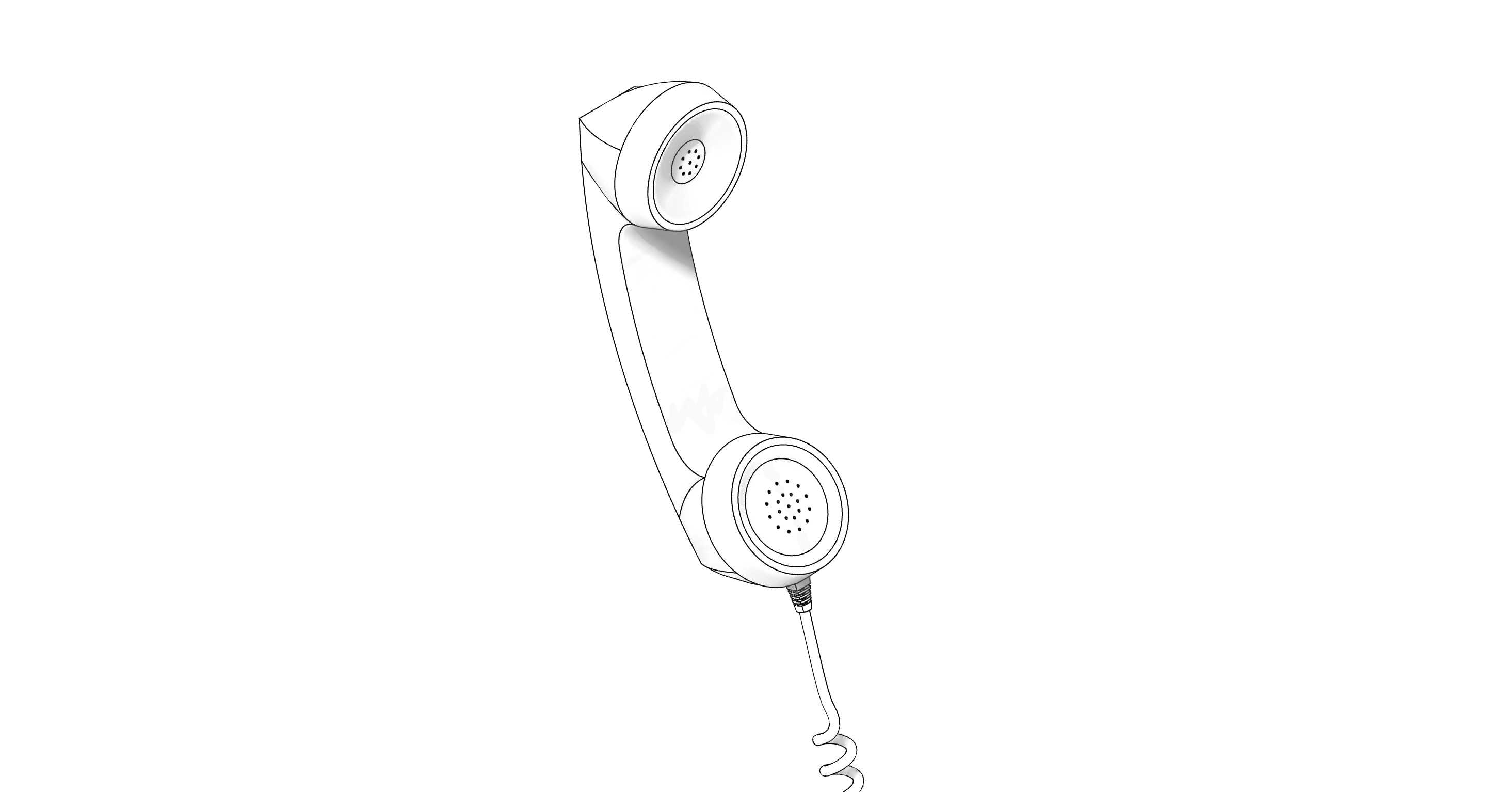

复古有线固定电话听筒结构设计

这款有线固定电话听筒的三维结构设计，核心围绕传统桌面通讯终端的手持使用场景展开，适配老式固定座机的配套替换、复古场景陈设道具制作、通讯类产品结构教学演示等实际需求。从实际使用逻辑出发，听筒整体采用符合人体工学的弧形长柄造型，握持段的曲面弧度贴合成年人手掌自然弯曲的形态，长时间手持通话不会产生硌手或滑脱的问题，两端的拾音与放音腔体做了差异化的直径设计，靠近耳部的放音端腔体尺寸略大于靠近嘴部的拾音端，贴合面部轮廓的同时能更好地聚拢声音，减少环境杂音对通话效果的干扰。设计过程中优先考虑了部件的装配合理性，听筒外壳采用上下扣合的分体结构，接缝位置沿着手柄侧面的中线分布，既不会在握持时接触接缝产生不适感，也方便内部扬声器、拾音咪头、接线端子的安装固定，尾端的出线位置做了阶梯式的防弯折结构，内置的螺旋连接线在反复拉扯、旋转的使用过程中，不会因为根部应力集中出现线皮破损、内部导线断裂的问题，延长整体使用寿命。从安装边界来看，听筒两端的出声孔采用环形阵列排布，开孔直径控制在1.2mm，既保证声音的通透传递，也能阻挡外界灰尘、细小杂物进入腔体内部损坏电子元件，手柄整体的长度控制在210mm左右，两端腔体的最大直径为52mm，握持段的最小直径为22mm，整体重量控制在180g以内，搭配常规的四芯螺旋通讯线即可适配绝大多数传统固定电话的接口标准，无需额外调整安装尺寸。在细节结构处理上，听筒外壳的壁厚均匀控制在2mm，所有转角位置都做了R1.5以上的圆角过渡，避免注塑生产过程中出现应力集中导致的开裂、缩痕问题，内部的电子元件安装位预留了0.3mm的装配公差，方便生产过程中的快速组装，同时腔体内部设计了十字形的加强筋，既可以提升外壳的结构强度，避免跌落时出现壳体碎裂的情况，也能分隔内部的音腔空间，减少声音在腔体内部的反射产生的回音问题，提升通话的清晰度。这款模型的结构还原度覆盖了老式听筒的所有实用细节，既可以作为复古风格通讯产品的设计参考，也能直接用于手板制作、场景复原模型的3D打印生产，适配不同的实际使用需求。
