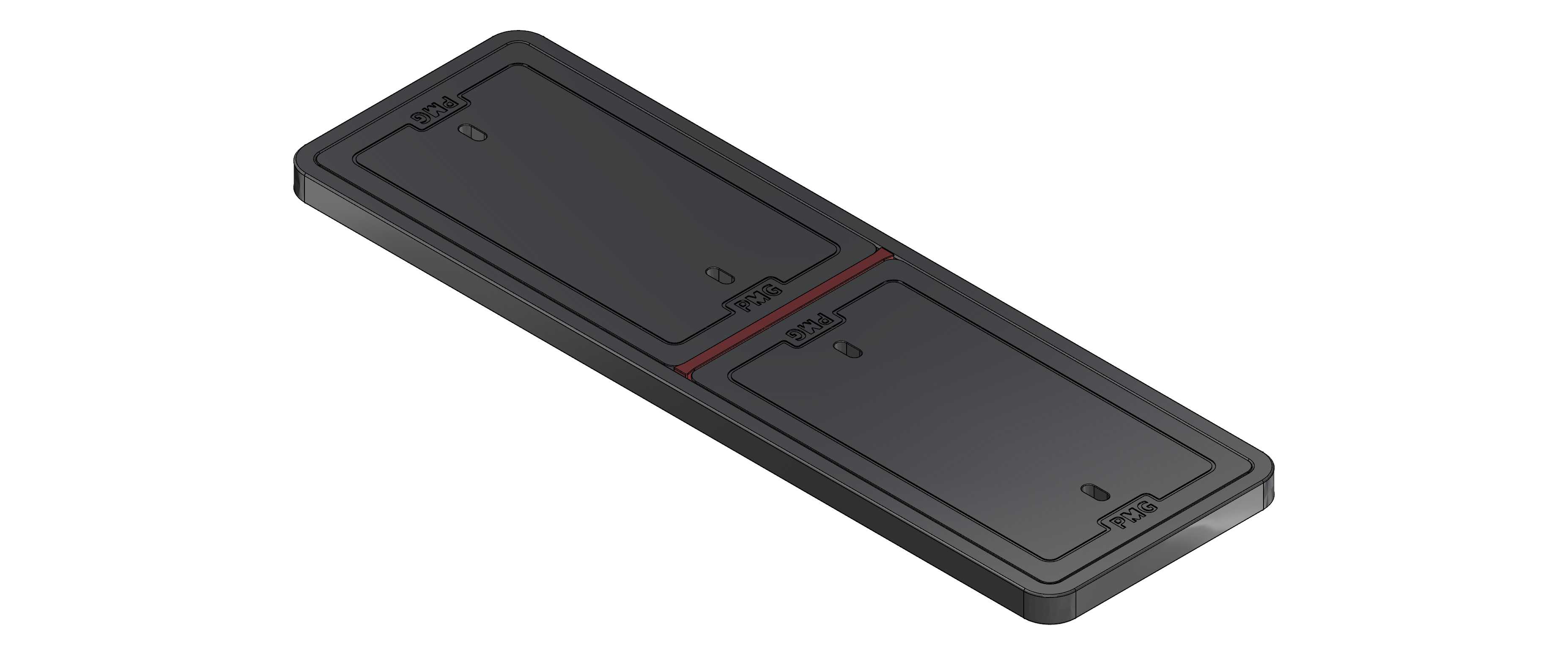

双方形人孔盖板结构设计方案

这款双方形人孔结构，主要面向需要分腔密封的箱体类设备检修场景设计，常见于流体存储罐体、工业设备机箱、地下管线检修井、双回路电控柜体等需要分区开设检修通道的工况。区别于常规单人孔结构，该设计将两个独立方形人孔集成在同一块安装基板上，可同时满足两个独立腔室的检修、走线、介质取样等操作需求，无需在箱体壁面单独开设两个独立安装位，能有效减少箱体壁面的开孔数量，降低密封失效风险，同时压缩安装占用的壁面空间，尤其适合内部腔室分隔间距较小、壁面安装空间局促的设备使用。

从功能特性来看，每个人孔单元都设置了独立的密封槽结构，可适配对应规格的密封圈，实现两个腔室之间的独立密封，避免不同腔室的介质出现串流问题，比如在双介质存储罐体上使用时，可分别阻隔两种不同属性的流体，在双回路电控柜上使用时，可实现强弱电腔室的物理分隔，提升设备运行安全性。每个人孔盖板上都设置了标识区域与开启定位点，方便运维人员快速区分两个腔室对应的人孔，避免检修时开错盖板引发操作风险，盖板边缘做了圆弧过渡处理，没有尖锐棱角，可降低安装与运维过程中的磕碰划伤概率。

设计过程中，首先根据常见箱体壁面的安装承载能力，确定了整体基板的厚度参数，保证安装后基板不会因为腔室内外压差出现形变，影响密封效果。两个人孔的间距经过反复校核，既保证两个盖板开启时不会出现相互干涉，也预留了足够的紧固件安装空间，方便操作人员使用工具完成螺栓的拧紧与拆卸操作。盖板与基板的连接采用嵌入式配合结构，盖板闭合后可完全嵌入基板的沉台内，不会突出基板表面，既可以避免外部杂物堆积在盖板缝隙处，也能让设备外表面保持平整，减少流体经过时的阻力，适合用在有流体冲刷的罐体或管线外壁。

安装边界方面，整体基板的外轮廓为规则长方形，四个角设置了安装固定孔位，可直接通过螺栓固定在箱体壁面的预设法兰面上，不需要额外制作转接安装板，适配常规的法兰安装标准。每个人孔的净开口尺寸经过优化，既可以满足成年人手部伸入操作、常规检修工具通过的需求，也不会因为开孔过大影响箱体壁面的结构强度，不需要额外在开孔周边增加加强筋结构，减少整体的加工工序与材料成本。密封槽的深度与宽度按照常规方形密封圈的尺寸标准设计，可直接采购标准规格的密封圈进行装配，不需要定制特殊规格的密封件，降低后期运维的配件采购成本。盖板的锁紧结构采用多点均匀布置的方式，保证闭合后密封圈的压缩量均匀，不会出现局部密封不严的问题，同时锁紧件采用通用标准件，损坏后可快速替换。
