长圆形人孔集合结构设计

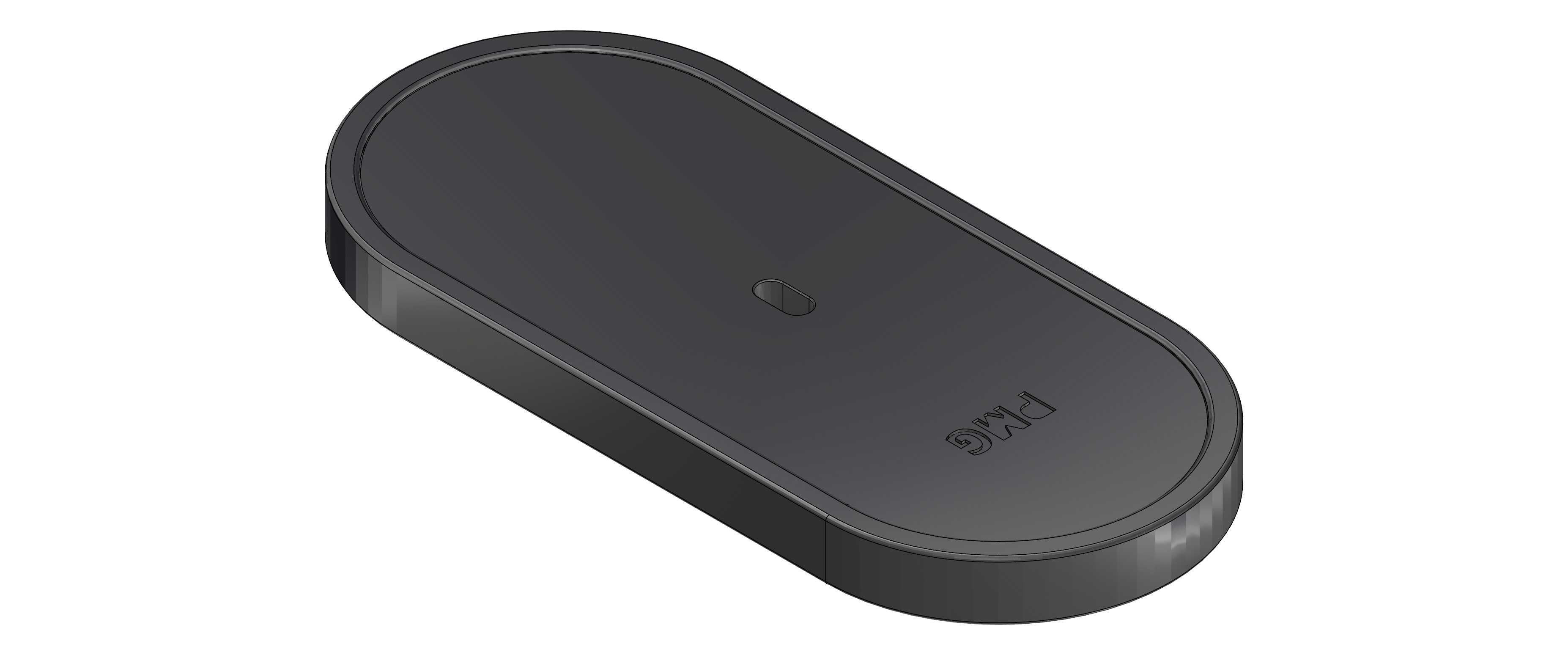

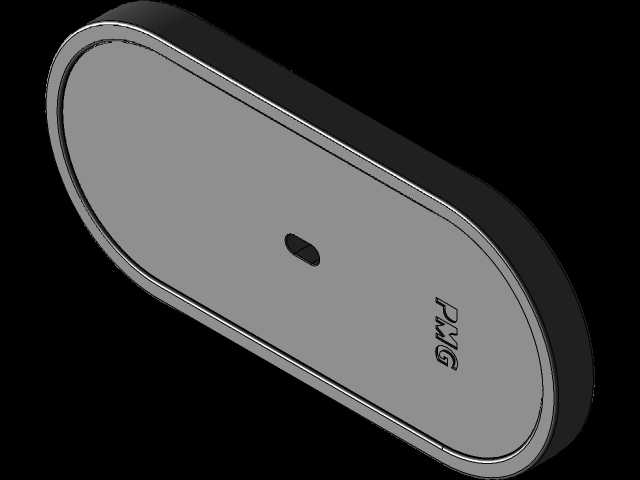

在承压容器、流体输送设备、密闭舱体的结构设计中，人孔是保障运维人员进入设备内部开展检修、清理、部件更换作业的核心开孔结构，这类结构的设计合理性直接决定设备的密封可靠性、运维便捷性与整体结构强度。本次呈现的人孔结构采用长圆形（跑道形）外轮廓设计，区别于常规圆形人孔，这类轮廓在狭长安装空间内具备更好的适配性，可在有限的设备壁面宽度下，提供满足人员通行需求的有效开孔面积，尤其适配卧式罐体、狭长型舱室、截面宽度受限的集成设备的壁面安装需求。从结构细节来看，该人孔采用一体式压合盖板设计，盖板边缘做了连续的圆弧过渡处理，可有效降低盖板与法兰配合面的应力集中系数，避免承压工况下边缘位置出现疲劳裂纹；盖板表面设置的定位凹点，可在盖板闭合时与法兰上的定位结构快速对位，减少安装过程中的对位调整时间，降低密封垫片错位导致的泄漏风险。盖板表面的标识区域采用下沉式雕刻结构，避免标识凸起在安装、运输过程中被磨损，同时不会额外增加盖板的整体厚度，控制整体重量。设计过程中，优先考虑了安装边界的适配性：长圆形轮廓的直边段可贴合设备壁面的加强筋布局，无需额外对设备原有加强结构做大规模裁切，最大程度保留开孔位置周边的壁面结构强度，减少补强板的额外铺设面积，控制设备整体制造成本。密封面采用平面密封结构，适配常规耐油橡胶、石棉橡胶、金属缠绕等多种标准密封垫片，无需定制特殊截面的密封件，降低后期运维的配件采购成本。盖板与法兰的连接采用周边均布的快拆式紧固件布局（模型中预留了紧固件安装位），可实现单人快速开合操作，无需多人配合对位紧固，适合需要频繁开启开展内部作业的设备场景。不同尺寸的人孔结构可匹配不同的设备壁厚、承压等级与通行需求，小尺寸规格可用于小型罐体、集成管路舱的检修开孔，大尺寸规格可满足大型储运设备、反应舱室的人员通行要求，所有规格的安装孔位布局均遵循统一的间距标准，可实现同系列不同规格人孔的安装法兰通用化，减少设备生产过程中的法兰模具种类，提升零部件通用率。在实际选型应用中，这类长圆形人孔可广泛应用于食品储运罐体、化工卧式反应釜、轨道交通车载设备舱、小型船舶密闭舱室等场景，其圆润的外轮廓不会在设备壁面形成突兀的结构凸起，可降低设备外部的流体阻力，同时避免尖锐棱角对运维人员造成磕碰伤害。结构建模过程中，对盖板的圆角半径、密封面宽度、安装孔边距等参数均做了工程化校验，所有尺寸均满足承压设备开孔的相关强度要求，可直接导入装配环境开展干涉检查，也可根据实际设备的承压参数调整盖板厚度与紧固件规格，适配不同的工况使用需求。
