混凝土基体用M10规格插入式锚固构件

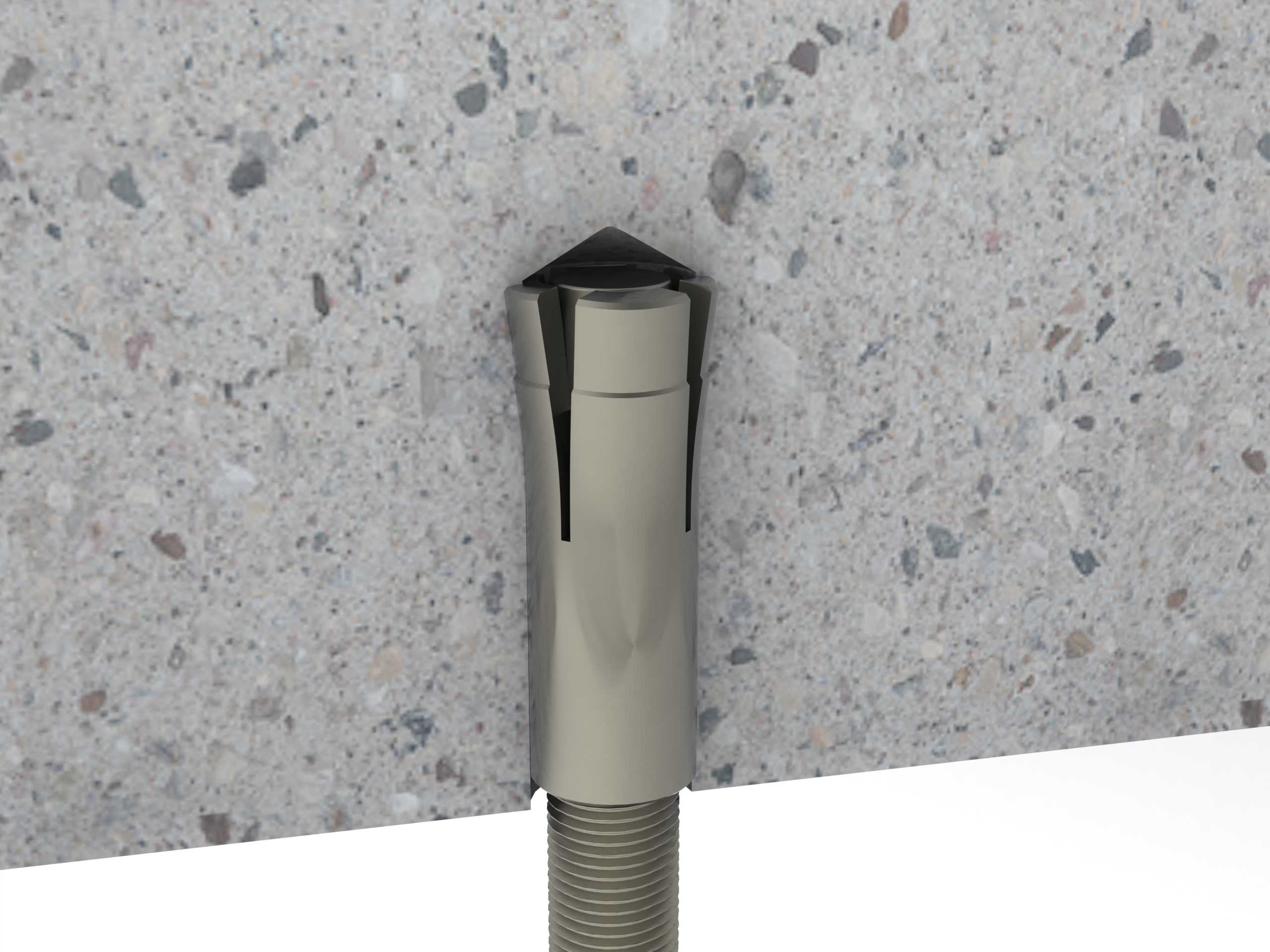

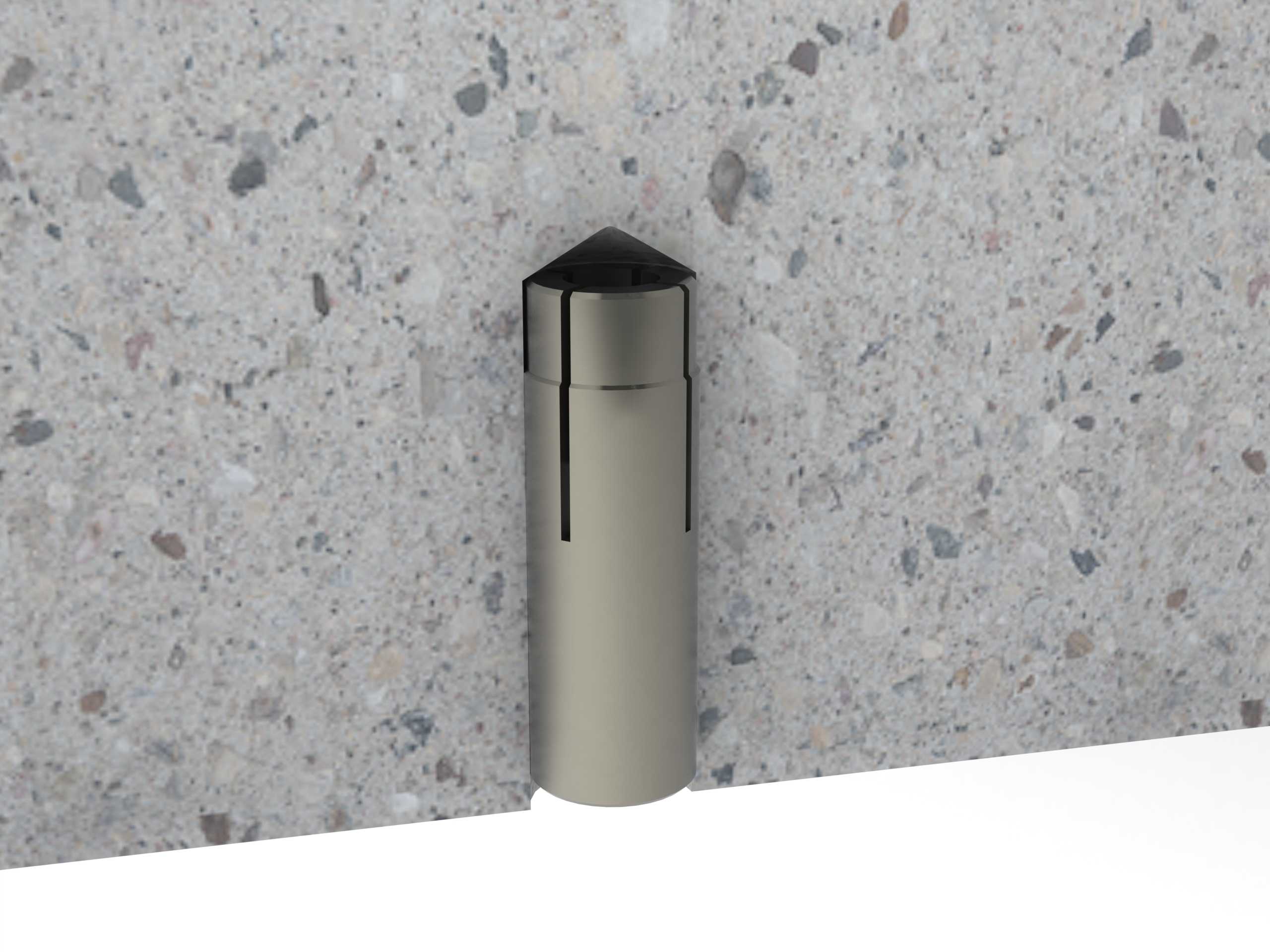

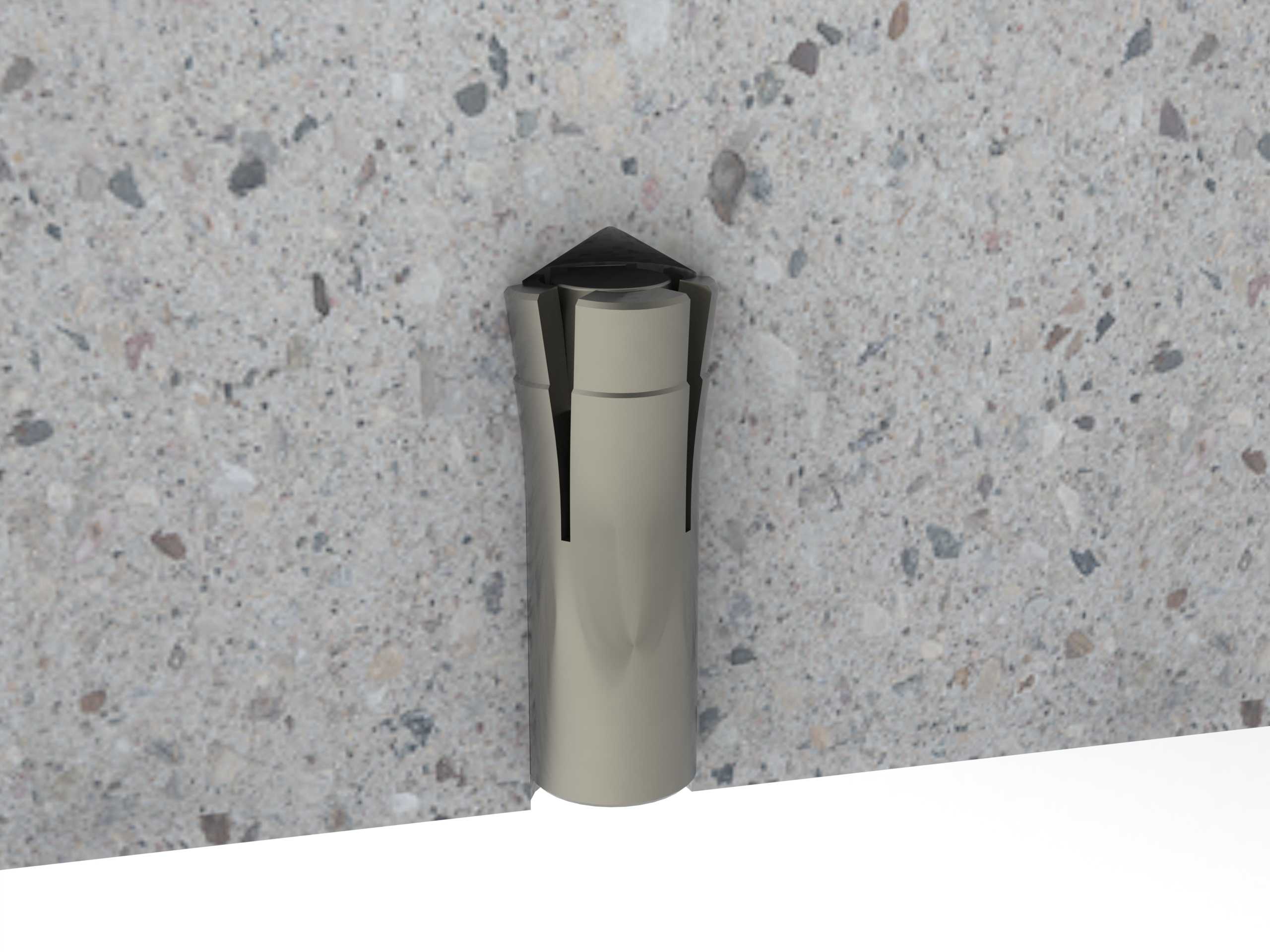

这款M10规格插入式锚固件，主要面向混凝土基体的顶部锚固场景，常见于商用建筑机电安装环节，用来在天花板部位固定机柜、通风管道、小型设备吊点等载荷，适配室内机电安装、装饰吊顶、轻型管线排布的日常作业需求。从实际安装逻辑来看，该锚固件的作业边界清晰，要求在混凝土基体上钻出直径10mm、深度32mm的规整钻孔，钻孔完成后必须彻底清理孔内的灰尘与碎屑，避免残留渣料影响楔块胀开后的贴合紧密度，这一步是保证锚固力达标的核心前提，很多现场锚固失效问题都源于清孔不彻底。构件本身采用开槽式筒体结构，前端设置楔形胀紧模块，安装时先将锚固件整体插入清理完成的钻孔，确保开槽端完全没入孔底，再使用专用调整工具敲击内部楔块，让筒体沿开槽位置均匀胀开，与混凝土孔壁形成过盈挤压配合，最后通过配套的M8规格螺栓或螺柱连接待固定构件，按照工艺要求的扭矩拧紧即可完成固定。设计层面上，筒体的开槽长度、楔块锥度都经过匹配计算，既保证胀开时筒体不会出现应力集中开裂，又能让胀开后的接触面积足够大，在普通C30混凝土基体上可满足常规轻型吊载的受力要求，筒体的圆柱外形与钻孔匹配度高，插入时不会出现卡滞，顶端的锥头结构也能在插入时自动导正，避免偏斜导致的胀紧不均。从安装边界来看，该锚固件仅适用于实心混凝土基体，不可用在空心砖、加气块等低密度基材上，同时钻孔时要避开混凝土内部的钢筋排布位置，防止打坏钻头或导致锚固件无法插入到位，拧紧连接螺栓时扭矩不能超出工艺推荐值，避免过度挤压导致筒体胀裂失效。日常选型时，需要根据待吊构件的总重量核算锚固点数量，单个锚固件的额定载荷要预留足够安全系数，尤其是通风管道这类存在振动载荷的场景，还要额外考虑防松措施，避免长期振动下螺栓出现回松。建模过程中，筒体的壁厚、开槽宽度、楔块的锥面角度都做了等比例还原，能直接用于安装模拟、干涉检查环节，帮助设计人员提前排布锚固点位置，核对管线、设备与锚固件的安装间隙，减少现场安装时的位置冲突问题。
