庭院埋地式PVC蓄水换热管路结构

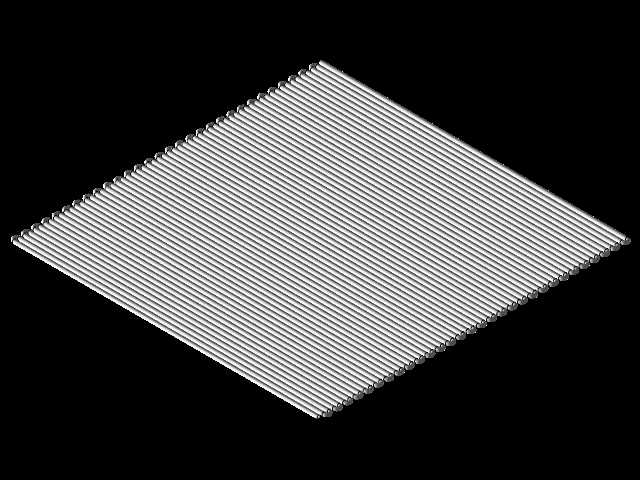

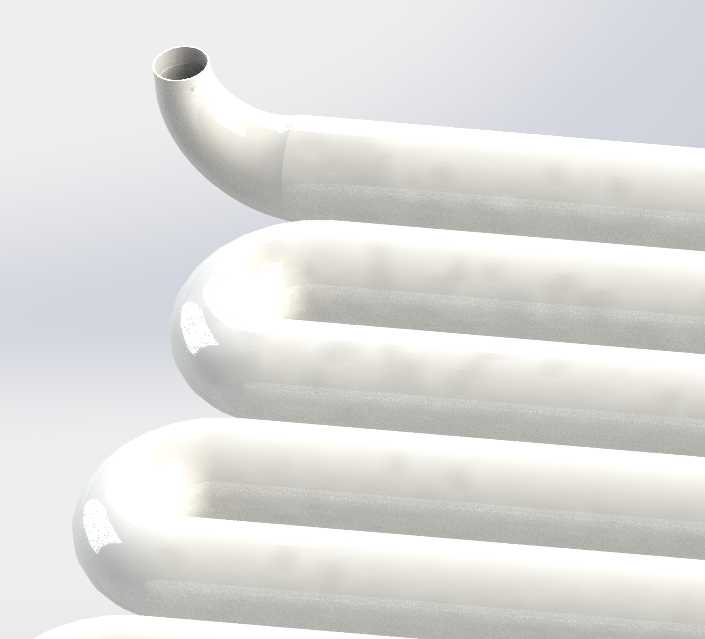

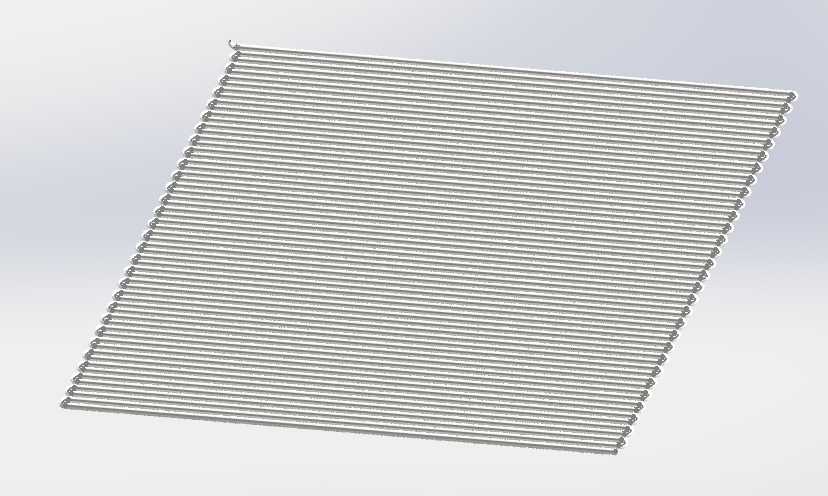

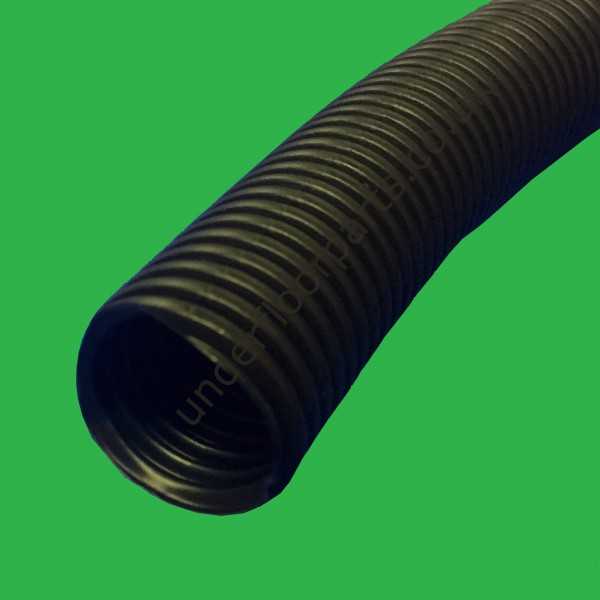

这套管路结构采用公称直径8英寸的PVC管材加工成型，整体采用多回程弯折排布，设计安装边界为埋入平均规格家庭庭院草坪表层下一英尺深度，适配7751平方英尺的常规独栋住宅庭院占地范围。从实际应用场景来看，这套管路可直接对接住宅屋面的雨水落水管道，单套系统满负荷运行状态下可承接存储1370美制加仑的屋面汇流雨水，收集后的雨水可直接接驳自动喷灌灭火系统，满足庭院植被浇灌、初期火情压制的用水需求，也可根据业主需求拓展为太阳能蓄热回路的换热载体，或是接入住宅中水回用系统，作为杂用水源的存储输送单元。设计阶段特意为管路整体预留了微小的安装坡度，无需额外增设提升泵即可依靠重力实现水流的自然汇流与排空，避免管路内部长期存水滋生藻类、残留沉积物造成通径缩窄。图中展示的黑色管路为同场景下的管路选型参考样例，实际排布时可根据庭院内的乔木种植位置、硬质铺装范围、地下管线走向灵活调整弯折段的间距与排布走向，既可以在新建住宅庭院施工阶段同步预埋，也可针对已建成的庭院采用局部开挖的方式改造加装，无需大规模破坏现有景观。除了雨水收集的核心用途外，这套多回程弯折的管路结构也可作为地源热回收系统的前端换热单元，管路内流通的换热介质可通过PVC管壁与地下恒温土层完成热量交换，将提取的低品位热量输送回住宅内部的热泵机组，经提升后用于室内采暖或是生活热水预热，降低住宅采暖环节的能源消耗。管路末端的接驳接头采用弹性颈缩式结构设计，接头部位可在一定范围内拉伸调整，适配不同施工场景下的管路对位误差，能够兼容市面绝大多数同规格的雨水排放管接口，安装时无需额外定制异型转接头，降低现场施工的配件成本与对位难度。整个管路的弯折半径均参照PVC管材的最小冷弯半径设计，避免弯折处出现应力发白、通径变形的问题，保证管路全程的水流阻力处于合理区间，埋入地下后可承受表层草坪行人踩踏、小型园艺机械碾压的载荷，不会出现管路变形破裂的问题。
