复古游戏机卡带式收纳盒结构设计

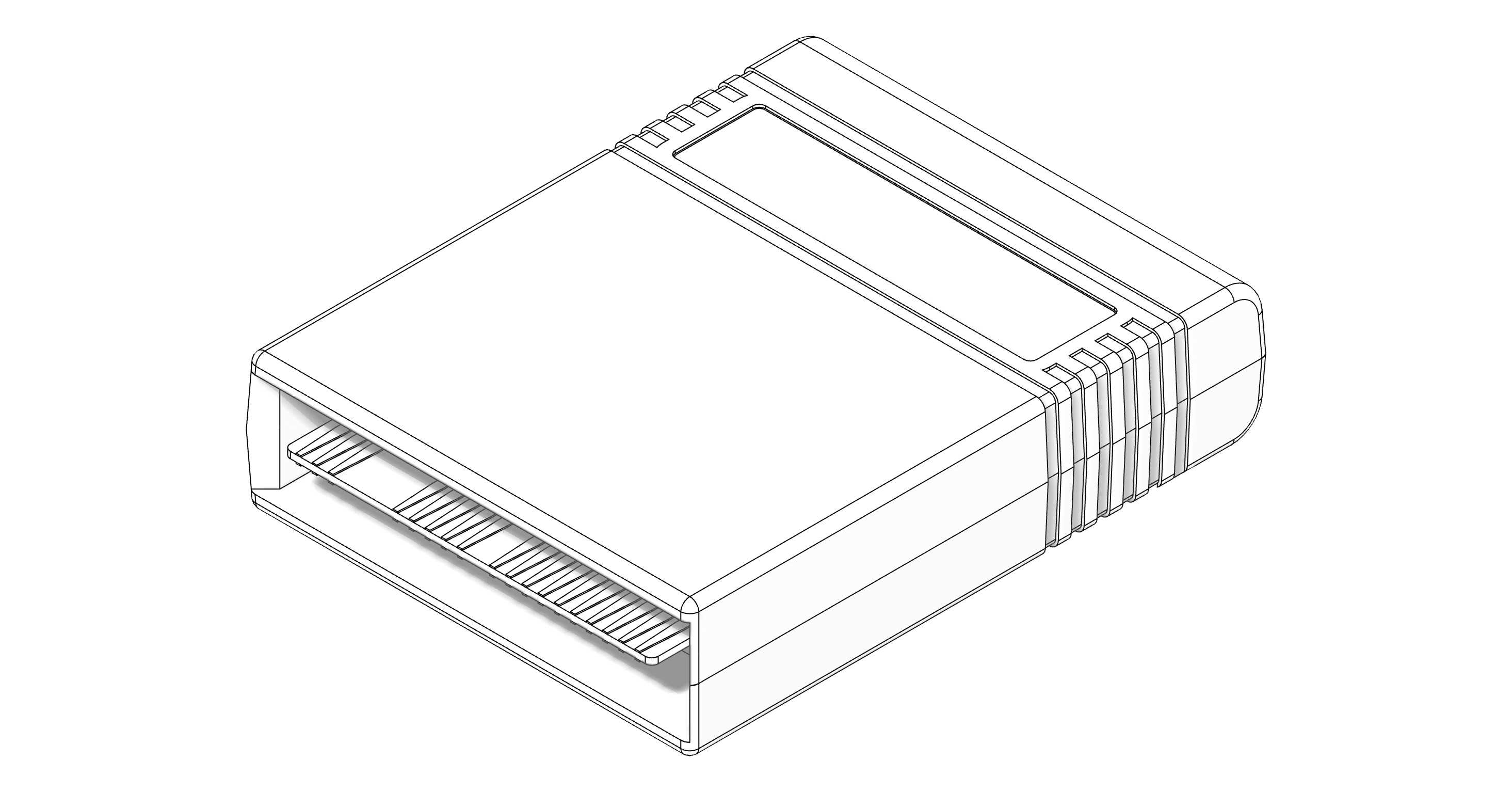

该结构件复刻经典家用电脑卡带的外形特征，整体采用硬质壳体一体化成型思路，主体为带拔模斜度的长方体结构，边角处做R角过渡处理，既避免注塑成型时的应力集中问题，也能在日常插拔使用中减少边角磕碰带来的结构损伤。壳体前端预留标准宽度的插接口，接口内部设置等距排布的导向筋条，筋条高度与插接深度匹配，可在对接对应设备插槽时起到导向定位作用，避免插偏导致的接口针脚弯折或壳体卡滞。壳体上表面预留矩形标识区域，区域边缘做下沉0.2mm的台阶设计，可直接粘贴标签或通过丝印标注产品信息，无需额外增加铭牌固定结构，简化装配工序。壳体两侧设置多道平行的防滑凸棱，凸棱间距控制在8mm，符合人体工学握持尺寸，插拔时手指与凸棱接触可增大摩擦力，即便手部有汗渍也能顺利完成插拔操作，不会出现打滑脱手的情况。从安装边界来看，该壳体的外部长宽高尺寸严格匹配对应设备的插槽容纳空间，壳体壁厚均匀控制在1.8mm，既保证壳体整体结构强度，在1.2米自由跌落测试中不会出现壳体开裂，也能控制整体重量，长时间插在设备上不会因自重导致接口变形。内部腔体根据内置电路板的尺寸做限位筋设计，筋条高度与电路板安装孔位对齐，可直接通过卡扣固定电路板，无需额外使用螺丝紧固，减少装配零件数量，提升生产装配效率。这类结构件主要面向复古数码收藏领域，既可以作为复刻版游戏卡带的承载外壳，也可改装为小型U盘、蓝牙适配器等数码配件的外壳，依托经典外形的辨识度满足复古数码爱好者的改装需求；在结构设计上充分考虑了日常使用的插拔频次，所有受力位置都做了加厚处理，插接口边缘做耐磨强化设计，可承受上千次插拔不会出现接口磨损松旷的问题。壳体的分模线设置在侧面凸棱的间隙位置，合模后产生的飞边可隐藏在间隙内，不会影响外观质感，也减少后续打磨工序的工作量。
