跨江海大跨度拱式桥梁结构三维设计

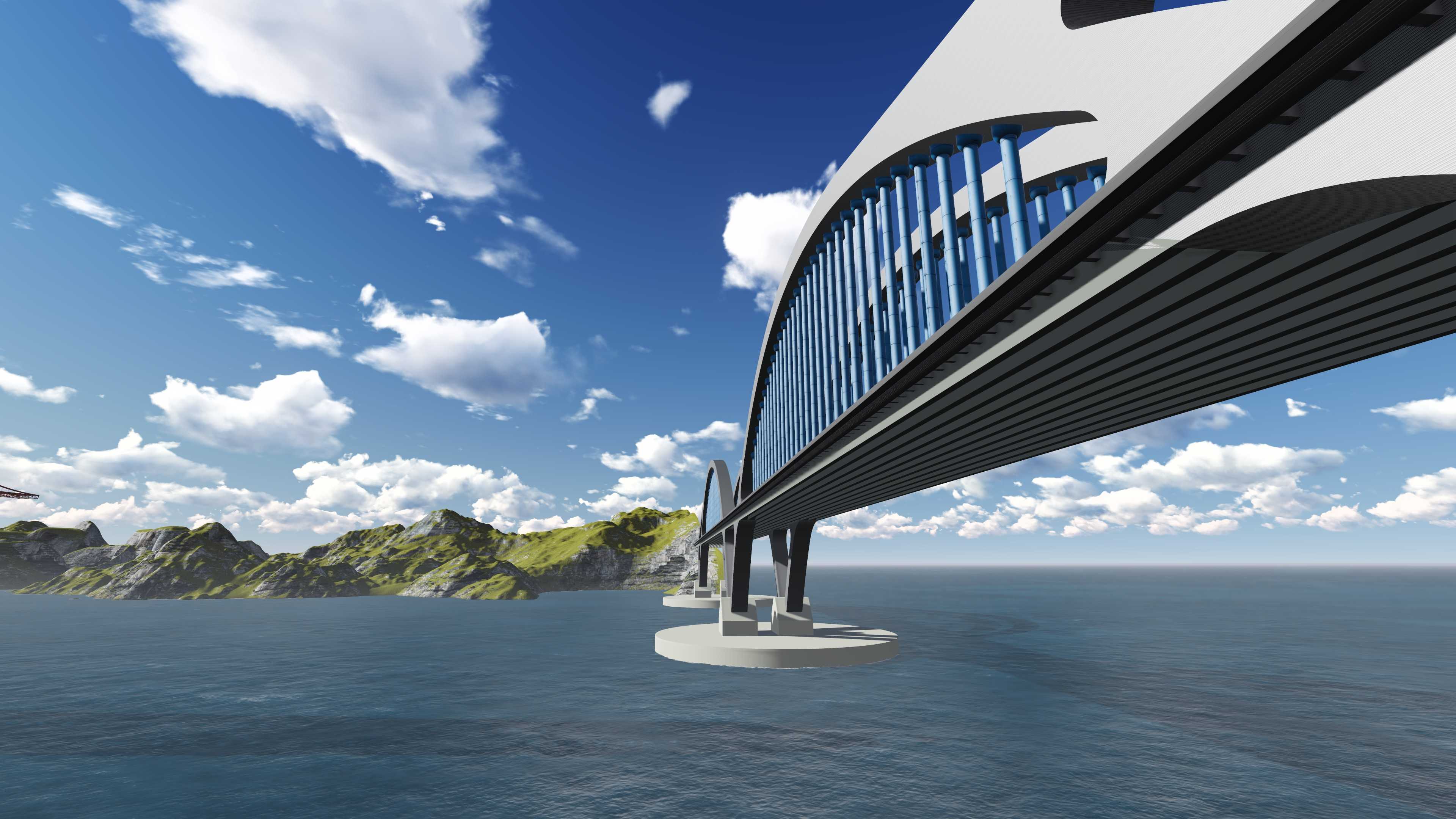

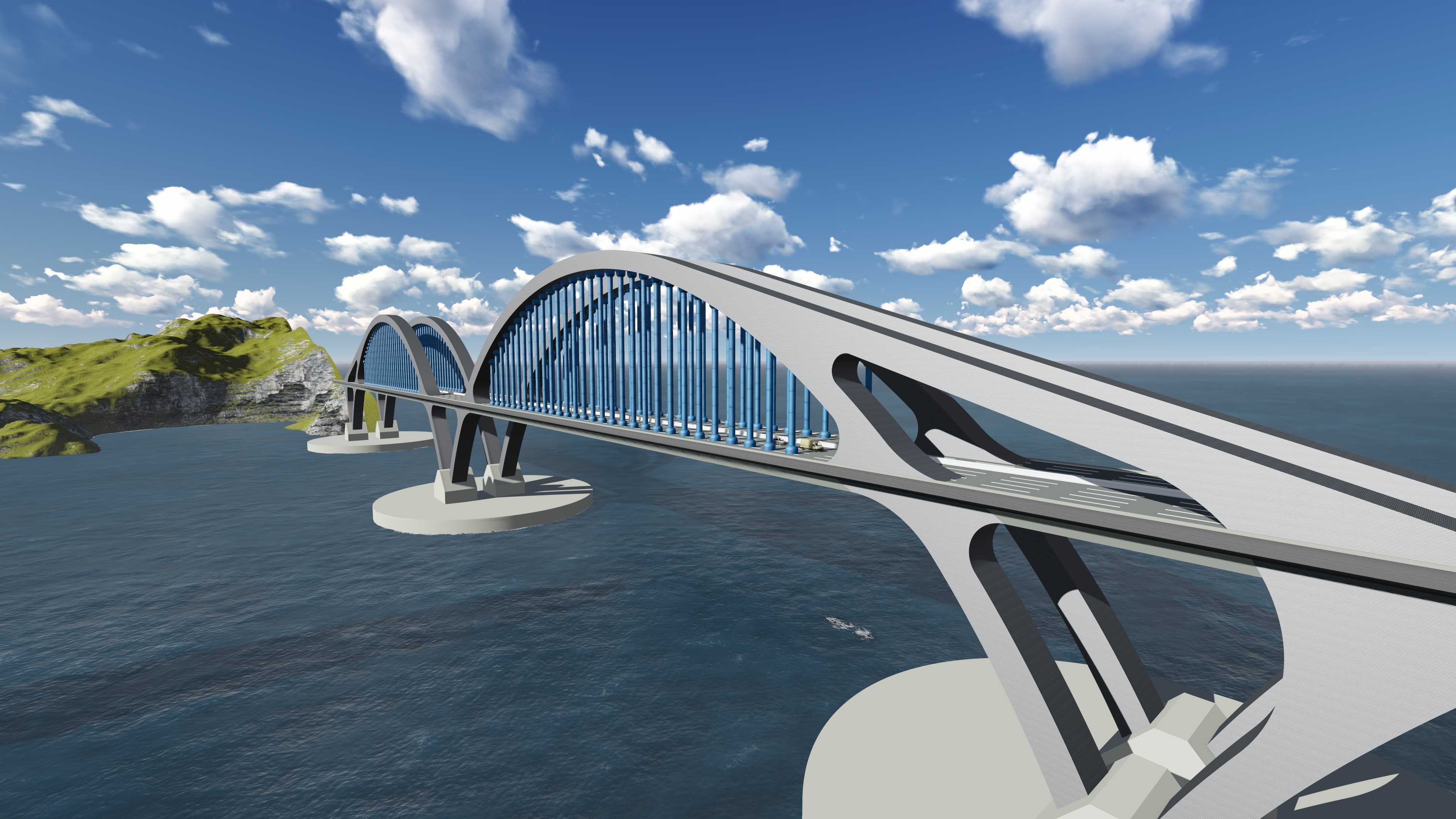

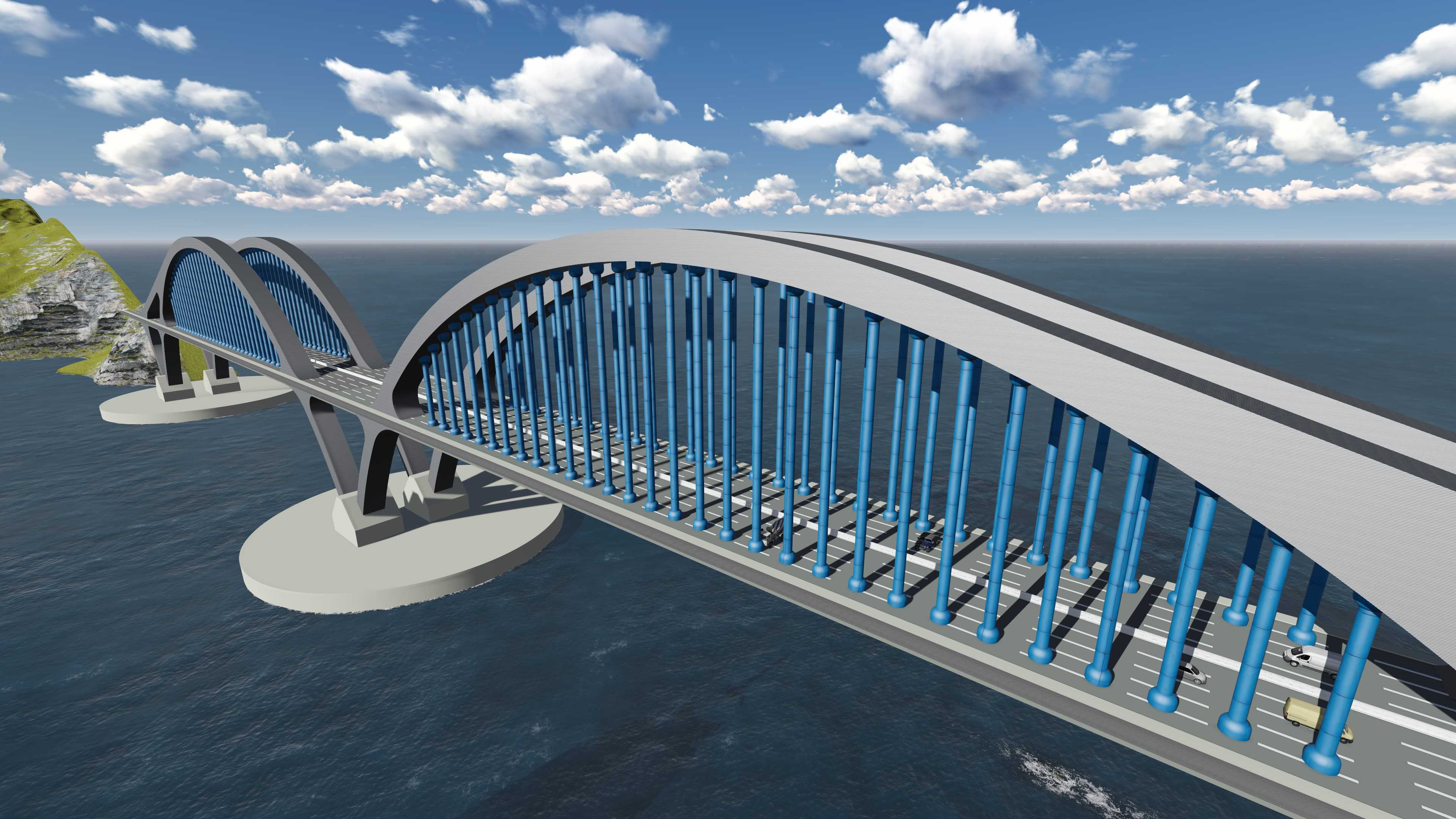

该模型还原的是大跨度连续拱式跨水桥梁结构，这类结构多应用于江面、海峡等宽阔水域的交通连通场景，承担跨水域公路或轨道交通的通行承载功能，相比梁式桥能在更大跨度下减少水中墩位设置，降低深水基础施工的难度与通航干扰。从结构设计逻辑来看，主拱肋采用变截面箱型轮廓，沿桥跨方向从拱脚到拱顶逐步收窄截面尺寸，既匹配拱结构不同位置的内力分布——拱脚位置承担更大的水平推力与竖向压应力，加大截面可提升局部抗压与抗剪承载力，拱顶位置弯矩相对更小，收窄截面能减少上部结构自重，降低整体荷载冗余。拱肋间设置多道横向风撑，沿拱肋弧度等距排布，可提升结构整体抗扭刚度，应对开阔水域强侧风作用下的结构形变，避免单拱肋独立受力出现的侧向失稳问题。吊杆采用平行密索排布，下端锚定于桥面系的横梁节点位置，将桥面荷载均匀传递至主拱肋，避免局部应力集中导致的结构疲劳。水中承台采用大直径圆形沉井基础形式，承台顶面标高高于水域百年一遇洪水位，可避免汛期水流、漂浮物对墩身的直接冲击，承台底部嵌入河床稳定持力层，承担上部结构传递的全部竖向荷载与水平推力，同时预留足够的抗倾覆安全余量。桥面系采用正交异性钢桥面板结构，两侧设置防撞护栏与检修通道，桥面宽度满足双向多车道通行的边界要求，拱肋与桥面衔接位置设置过渡段，缓冲车辆通行带来的动荷载冲击。建模过程中对各构件的连接节点做了精细化还原，包括拱脚与承台的固结节点、吊杆与拱肋的锚具结构、风撑与拱肋的焊接衔接位置，可直接用于路桥工程的方案展示、结构受力仿真前处理，也能为同类型桥梁的初步设计提供结构参考，帮助设计人员快速核对拱轴线线形、构件排布与安装边界的匹配度，提前预判结构干涉问题。
